Tiroir de récupération des chutes
Les pièces découpées tombent dans un tiroir sous la table, pour un dégagement et un nettoyage plus simples.
AEON · Nova Super
AEON Nova14 Super
Sur demande
- Double source sur une table de 1400 × 900 mm
- Gravure RF jusqu’à 4200 mm/s
- Source à tube de verre jusqu’à 130 W pour la découpe lourde
- Chiller 5200, source RF refroidie par air
- Soufflage par compresseur de 750 W avec réservoir de 40 L
- Smart Panel, mémoire 1 Go, WiFi
Machine Redline à double source avec une table de 1400 × 900 mm et gravure RF jusqu’à 4200 mm/s.
Demande de devisQuel plateau et quelle source ? Lire le guide- Bois et MDF
- Acrylique
- Verre
- Cuir
- Signalétique et publicité
- Mobilier
- Textiles
Configurations
| Configuration | Différences | Disponibilité |
|---|---|---|
| Tube de verre 100 W + RF 30 WSur demande | Source laser: Tube de verre 100 W · Source RF: RF 30 W · Vitesse de gravure (tube de verre): 1200 mm/s · Vitesse de gravure (RF): 4200 mm/s | Sur demande |
| Tube de verre 100 W + RF 60 WSur demande | Source laser: Tube de verre 100 W · Source RF: RF 60 W · Vitesse de gravure (tube de verre): 1200 mm/s · Vitesse de gravure (RF): 4200 mm/s | Sur demande |
| Tube de verre 130 W + RF 30 WSur demande | Source laser: Tube de verre 130 W · Source RF: RF 30 W · Vitesse de gravure (tube de verre): 1200 mm/s · Vitesse de gravure (RF): 4200 mm/s | Sur demande |
| Tube de verre 130 W + RF 60 WSur demande | Source laser: Tube de verre 130 W · Source RF: RF 60 W · Vitesse de gravure (tube de verre): 1200 mm/s · Vitesse de gravure (RF): 4200 mm/s | Sur demande |
À propos de cette machine

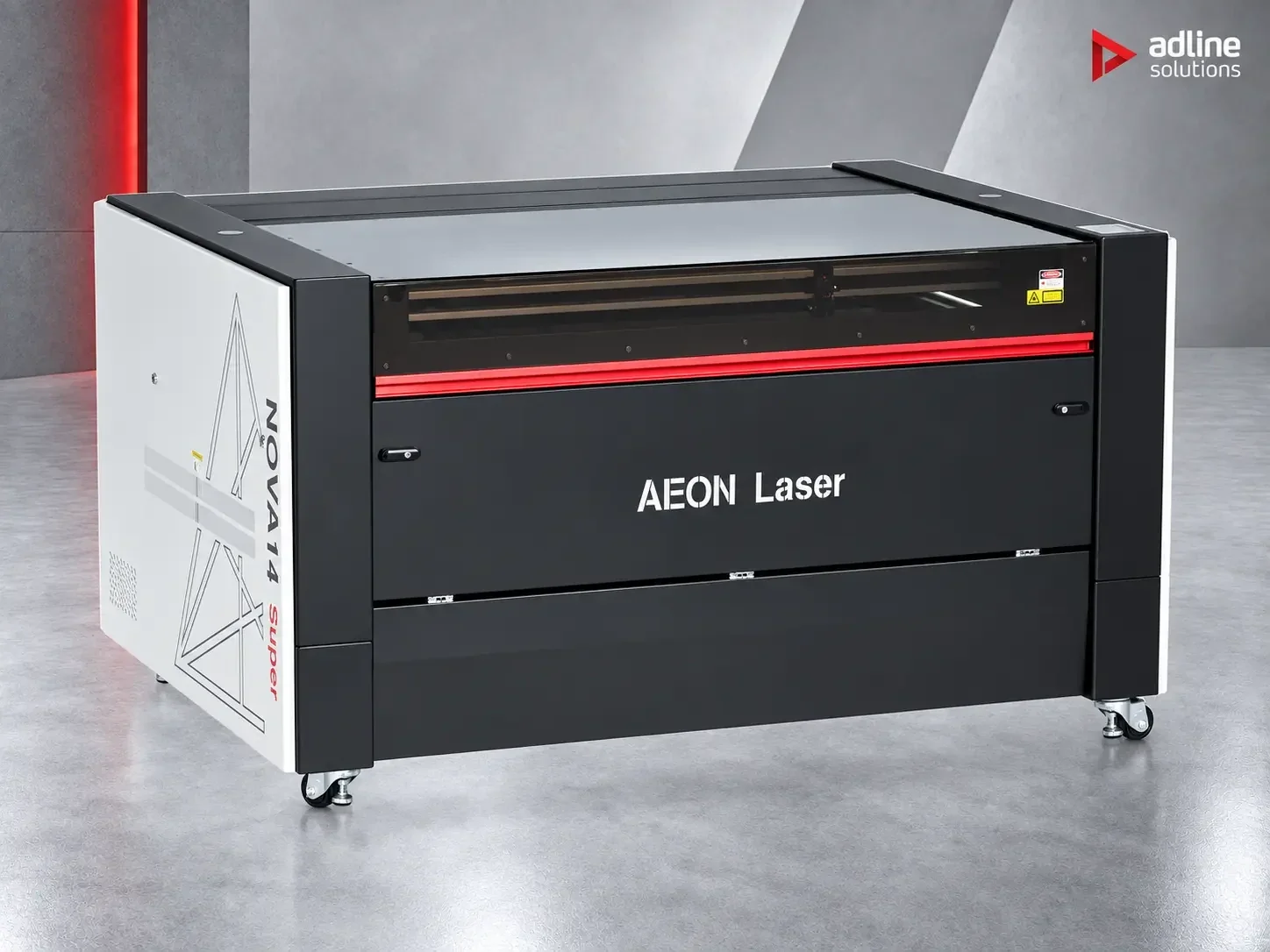

AEON Nova14 Super
La Nova14 Super associe la grande table de 1400 × 900 mm aux deux sources : un tube de verre de 100 W ou 130 W pour la découpe et un tube RF de 30 W ou 60 W qui grave jusqu’à 4200 mm/s.
Grandes pièces, détails fins
Les grands panneaux qui portent aussi des détails gravés fins – pupitres de commande, signalétique à petits caractères, façades de meubles – sont le travail pour lequel cette machine est conçue. La pièce est bridée une seule fois et les deux opérations s’exécutent sur les mêmes coordonnées.
Détails de production
Chiller 5200, source RF refroidie par air, soufflage par compresseur de 750 W avec réservoir de 40 L, extraction intégrée automatique de 500 W, Smart Panel, mémoire 1 Go, WiFi, AutoFocus, caméra 100° 8 MP.
Extraction
Voir nos extracteurs de fumées pour laser et CNC.
AEON Nova14 Super

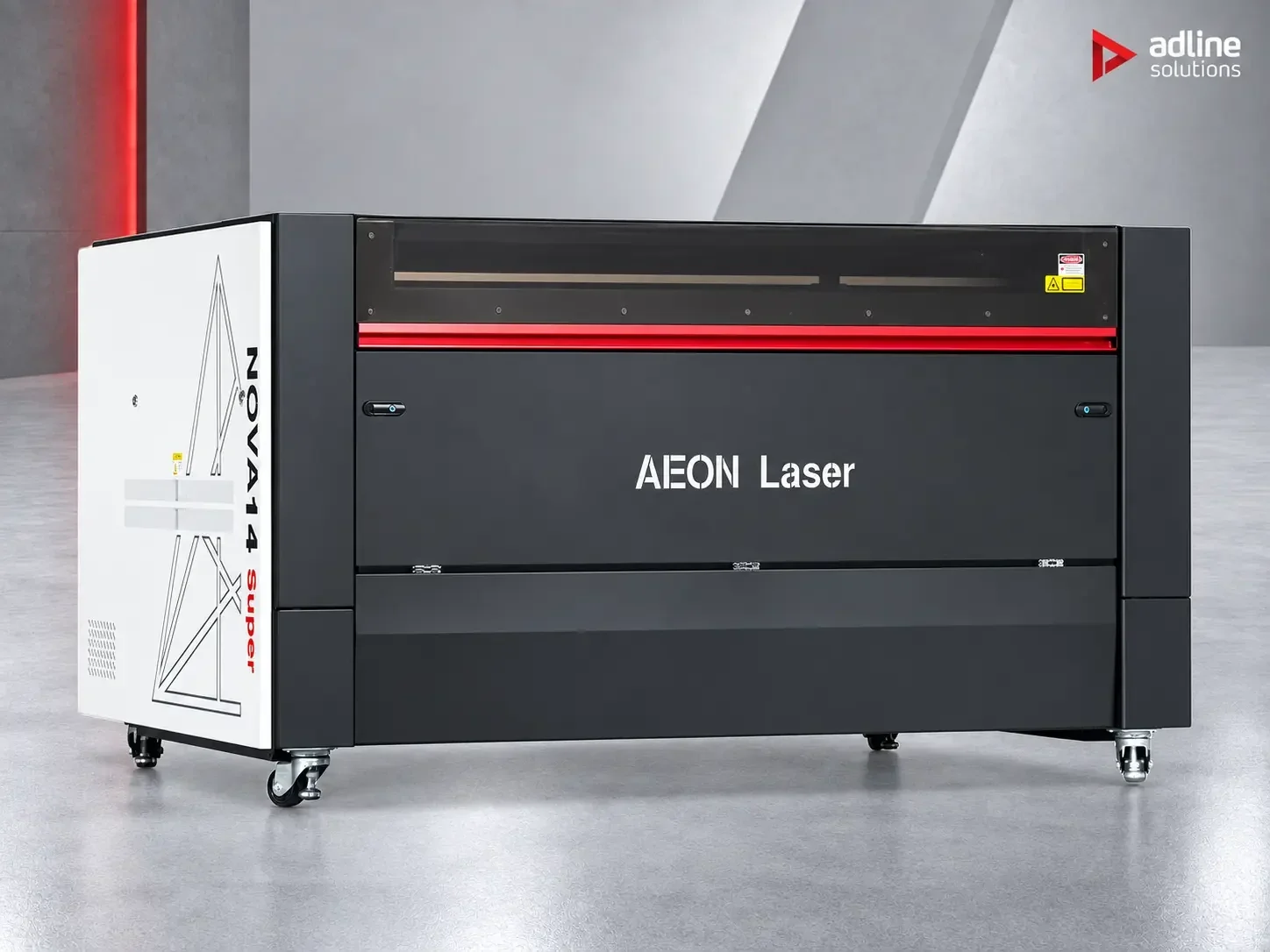

Une machine CO₂ grand format à double source, qui associe la capacité de découpe du tube de verre à la finesse de gravure de la source RF, des servomoteurs AC et une vitesse de gravure RF maximale de 4200 mm/s.
NOVA SUPER / PRODUCTION GRAND FORMAT
Deux sources. Une plateforme de production.
Utilisez le tube de verre pour la découpe et la source RF pour une gravure fine et rapide, sans déplacer le travail d’une machine à l’autre.
- 1400 × 900 mm
- zone de travail
- 200 mm
- course Z · charge de 120 kg
- 4200 mm/s
- vitesse max. de gravure RF
SOURCE ET MOUVEMENT / SUPER
Découper au tube de verre. Graver en RF.
L’architecture à double source combine les configurations à tube de verre et RF actuelles du catalogue. Le tube de verre reste refroidi par eau ; seule la source RF est refroidie par air.
SMART PANEL / ÉTAT DE LA MACHINE
Les informations de fonctionnement en un coup d’œil.
La surveillance de la température et le diagnostic de la machine s’affichent sur le panneau de commande, tandis que le logo frontal lumineux indique l’état dans tout l’atelier.
CHEMIN OPTIQUE / ENTRETIEN FACILITÉ
Conçue pour un entretien optique pratique.
La conception sans alignement facilite l’accès et le remplacement du tube, des miroirs et de la lentille, et réduit les réglages répétés du chemin optique lors de l’entretien courant.
PORTE-LENTILLE MAGNÉTIQUE
Retirer, contrôler, remettre.
Le support magnétique simplifie l’accès courant à la lentille. Des focales alternatives de 2, 2,5 et 4 pouces sont disponibles pour différentes applications ; leur inclusion dépend de la configuration choisie.
FLUX DE TRAVAIL / MANUTENTION DES MATÉRIAUX
Conçue pour la production réelle.

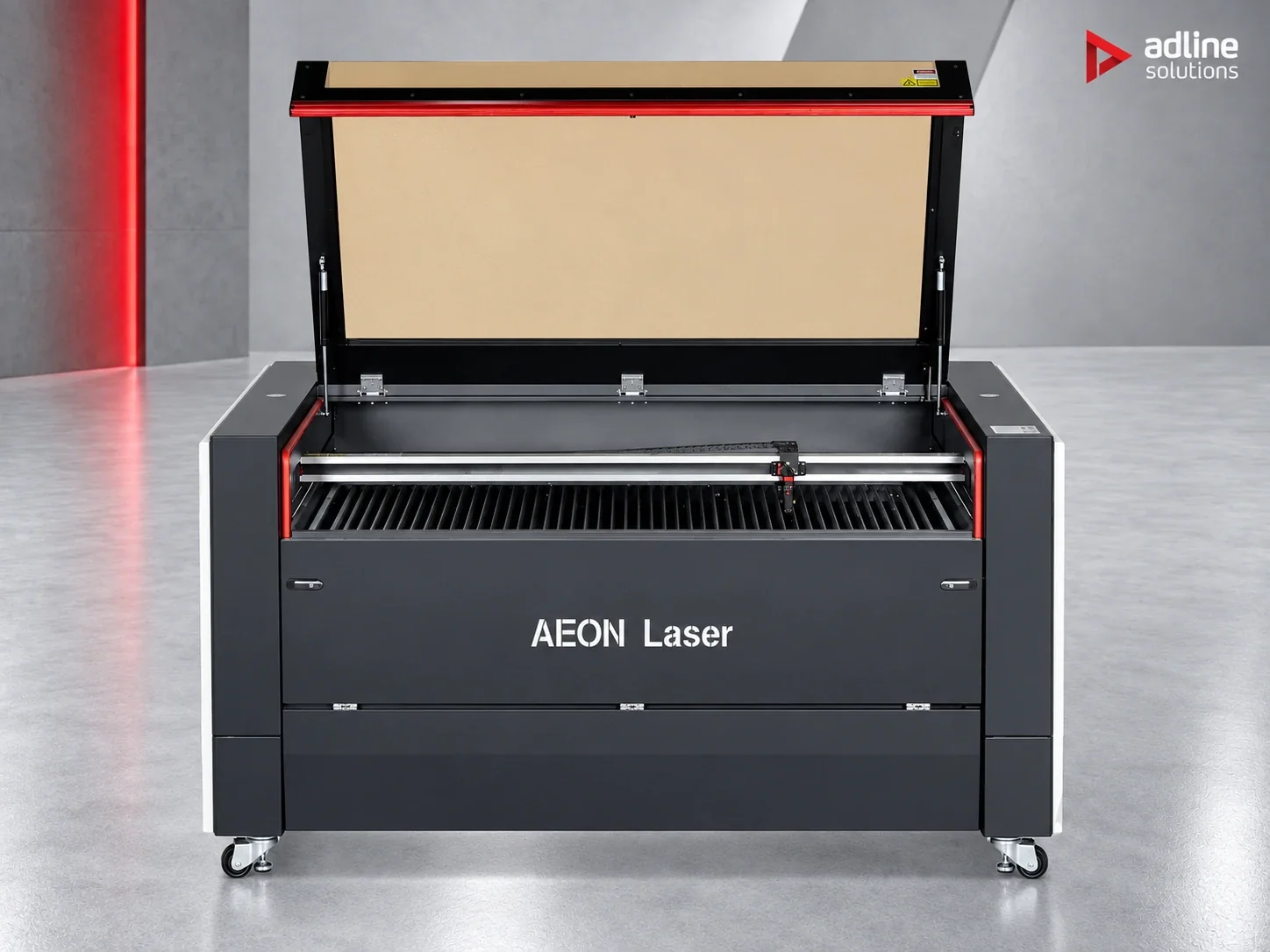

Tables de travail interchangeables
Utilisez la table nid d’abeille ou à lamelles selon le matériau et le procédé.
Positionnement par caméra
Une caméra 100° de 8 MP facilite le placement et le détourage des motifs. AutoFocus et WiFi sont inclus ; une licence LightBurn est en option.
Passage traversant
Les ouvertures avant et arrière acceptent des matériaux plus longs ; la zone de traitement active reste de 1400 × 900 mm.
SYSTÈMES AUXILIAIRES INTÉGRÉS
Air, refroidissement et extraction dans la machine.

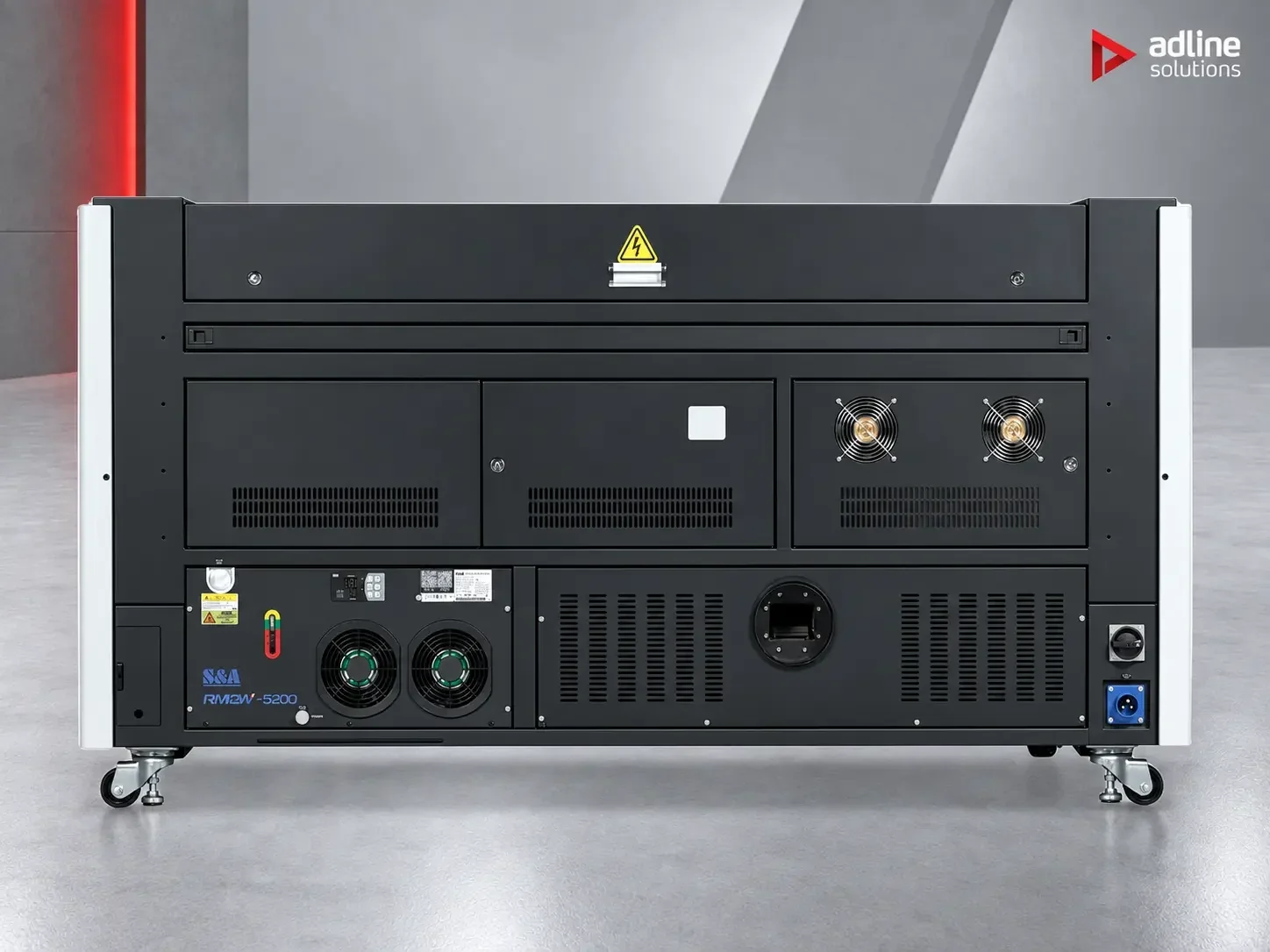

La machine intègre un compresseur de 750 W avec réservoir de 40 L et une extraction en ligne de 500 W avec marche-arrêt automatique. Les configurations à tube de verre utilisent un Chiller 5200 intégré ; la source RF est refroidie par air.
- 01 · Assistance d’air
- compresseur 750 W · réservoir 40 L
- 02 · Extraction en ligne
- 500 W · marche-arrêt automatique
- 03 · Refroidissement
- Chiller 5200 pour le tube de verre · RF refroidie par air
PRÉPARER VOTRE ATELIER
Extraction et sécurité des matériaux.
Le traitement CO₂ produit des fumées. Utilisez une extraction adaptée et ne traitez que des références de matériaux précises, explicitement approuvées pour le laser. Le PVC ne doit pas être traité au laser ; l’extraction ne rend pas sûr un matériau inadapté.
Les plastiques, le caoutchouc et les composites doivent être vérifiés selon la documentation de sécurité du fabricant. Cette machine n’est pas présentée pour la découpe de métal nu ou de verre.
Découvrir les extracteurs de fumées pour laser et CNC →Caractéristiques techniques
Zone de travail
- Zone de travail
- 1400 × 900 mm
- Course Z
- 200 mm
- Charge max. en Z
- 120 kg
Source laser
- Tube laser en verre
- 100 W / 130 W
- Tube laser RF
- 30 W / 60 W
Vitesse et mouvement
- Vitesse de gravure (verre)
- 1200 mm/s
- Vitesse de gravure (RF)
- 4200 mm/s
- Accélération (verre)
- 5G
- Accélération (RF)
- 8G
- Moteurs (verre)
- Moteur pas à pas DC
- Moteurs (RF)
- Servo AC
- Police minimale (RF)
- 1,0 × 1,0 mm
- Précision de positionnement
- ≤ 0,1 mm
Refroidissement et air
- Refroidisseur
- Refroidisseur 5200 intégré (source verre)
- Refroidissement de la source RF
- Refroidi par air
- Assistance d’air
- Compresseur 750 W / réservoir 40 L
- Extraction
- 500 W, intégré, automatique
Table et optique
- Table
- Nid d’abeille + lamelles
- Autofocus
- Oui
- Caméra
- 100° · 8 MP (3840 × 2160)
Commande et connectivité
- Panneau intelligent
- Oui
- Mémoire interne
- 1 G
- Wi-Fi
- Oui
Dimensions et poids
- Dimensions emballé
- 1900 × 1410 × 1125 mm
- Poids net
- 560 kg
- Poids brut
- 683 kg
Logiciel
- Logiciel d’exploitation
- RDWorks / LightBurn (en option)
- Logiciel de conception
- CorelDraw / Illustrator / AutoCAD
Les caractéristiques, images et descriptions sont fournies à titre indicatif et peuvent être modifiées sans préavis. Les configurations, les performances et les éléments fournis peuvent varier selon le lot de production et le marché. Font foi les caractéristiques, l’étendue de la fourniture et les conditions figurant dans le devis écrit que nous établissons pour votre commande.
Applications
Recommandé pour
Production de grandes pièces associant gravure fine et découpe lourde.
Série
Nova Super
Questions fréquentes
Pour quels travaux la Nova14 Super est-elle conçue ?
Pour les grands panneaux qui portent aussi des détails gravés fins : panneaux de commande, signalétique à petits caractères et façades de meubles. Elle associe une surface de 1400 × 900 mm à un tube de verre pour la découpe et un tube RF pour la gravure : la pièce est bridée une seule fois et les deux opérations s’exécutent sur les mêmes coordonnées.
Quelle combinaison de sources choisir ?
Les configurations proposées associent un tube de verre de 100 W ou 130 W à un tube RF de 30 W ou 60 W. Les vitesses de gravure sont identiques sur toutes : 1200 mm/s pour le verre et 4200 mm/s pour le RF. Choisissez la puissance du tube de verre en fonction de l’épaisseur que vous découpez et celle du tube RF en fonction de vos gravures ; envoyez-nous des échantillons des deux et nous vous recommanderons une combinaison.
Quelle finesse de gravure atteint-elle ?
La source RF grave jusqu’à 4200 mm/s et restitue une police minimale de 1 × 1 mm, ce qu’exigent les petits caractères sur la grande signalétique et les panneaux de commande. La précision de positionnement est ≤ 0,1 mm.
Quelles dimensions et quel poids les pièces peuvent-elles avoir ?
La surface de travail est de 1400 × 900 mm, avec une course Z de 200 mm et une charge Z maximale de 120 kg. Les tables nid d’abeille et à lamelles conviennent à la gravure et à la découpe, et l’AutoFocus règle la hauteur pour chaque épaisseur.
Comment le refroidissement et l’air sont-ils gérés ?
Le tube de verre est refroidi par un Chiller 5200 intégré et le tube RF est refroidi par air. Le soufflage d’air provient d’un compresseur de 750 W avec réservoir de 40 L, et l’extraction intégrée de 500 W fonctionne automatiquement avec le travail. Prévoyez l’extraction des fumées avec la machine.
Comment la machine est-elle configurée et pilotée ?
Une caméra 100° de 8 MP (3840 × 2160) affiche le plateau à l’écran et l’AutoFocus règle la hauteur. Les travaux sont lancés depuis le Smart Panel, doté de 1 Go de mémoire et du WiFi. Le logiciel de pilotage est RDWorks, LightBurn en option, et les fichiers sont préparés dans CorelDraw, Illustrator ou AutoCAD.
De quoi avons-nous besoin sur site ?
D’un sol plan pour une machine de 560 kg et d’un accès de livraison pour un colis de 1900 × 1410 × 1125 mm pesant 683 kg brut : prévoyez donc un chariot élévateur. Nous confirmons l’alimentation électrique avec votre devis.
