AEON · Nova Super
AEON Nova10 Super
Sur demande
- Double source : verre pour la découpe, RF pour la gravure
- Surface de 1000 × 700 mm, charge de table 120 kg
- Gravure RF jusqu’à 4000 mm/s, police minimale 1 × 1 mm
- Source verre 90 W ou 100 W
- Chiller 5000 pour la source verre, RF refroidi par air
- Caméra 100° 8 MP pour le positionnement et AutoFocus
Machine Redline à double source : surface de 1000 × 700 mm avec un tube de verre pour la découpe et un tube RF gravant à 4000 mm/s.
Demande de devisQuel plateau et quelle source ? Lire le guide- Bois et MDF
- Acrylique
- Verre
- Cuir
- Papier
- Caoutchouc
- ABS bicolore
- Signalétique et publicité
Configurations
| Configuration | Différences | Disponibilité |
|---|---|---|
| Tube de verre 90 W + RF 30 WSur demande | Source laser: Tube de verre 90 W · Source RF: RF 30 W · Vitesse de gravure (tube de verre): 1200 mm/s · Vitesse de gravure (RF): 4000 mm/s | Sur demande |
| Tube de verre 90 W + RF 60 WSur demande | Source laser: Tube de verre 90 W · Source RF: RF 60 W · Vitesse de gravure (tube de verre): 1200 mm/s · Vitesse de gravure (RF): 4000 mm/s | Sur demande |
| Tube de verre 100 W + RF 30 WSur demande | Source laser: Tube de verre 100 W · Source RF: RF 30 W · Vitesse de gravure (tube de verre): 1200 mm/s · Vitesse de gravure (RF): 4000 mm/s | Sur demande |
| Tube de verre 100 W + RF 60 WSur demande | Source laser: Tube de verre 100 W · Source RF: RF 60 W · Vitesse de gravure (tube de verre): 1200 mm/s · Vitesse de gravure (RF): 4000 mm/s | Sur demande |
À propos de cette machine
AEON Nova10 Super
La Nova10 Super réunit deux sources sur une même machine de 1000 × 700 mm : un tube verre de 90 W ou 100 W pour la découpe, et un tube RF de 30 W ou 60 W qui grave jusqu’à 4000 mm/s avec une police minimale de 1 × 1 mm. Un même travail peut être gravé avec la source fine et découpé avec la source puissante sans déplacer la pièce.
Pourquoi deux sources
Un tube de verre apporte la puissance de coupe à faible coût ; un tube RF apporte un spot petit et stable, ainsi que la vitesse nécessaire pour remplir de grandes surfaces gravées. Réunir les deux dans un seul bâti supprime le compromis qu’impose une machine à source unique.
Équipement de production
Chiller 5000 pour la source verre, RF refroidi par air, soufflage d’air par compresseur de 750 W avec réservoir de 24 L, extraction intégrée automatique de 500 W, Smart Panel, mémoire 1 Go, WiFi, AutoFocus et caméra 100° 8 MP.
Extraction
Consultez nos extracteurs de fumées pour laser et CNC – indispensables pour l’acrylique, l’ABS, le caoutchouc, le cuir et le bois. Ne découpez pas de PVC ni d’autres plastiques chlorés sur un laser CO₂ : les fumées sont nocives et corrodent l’optique et la mécanique.

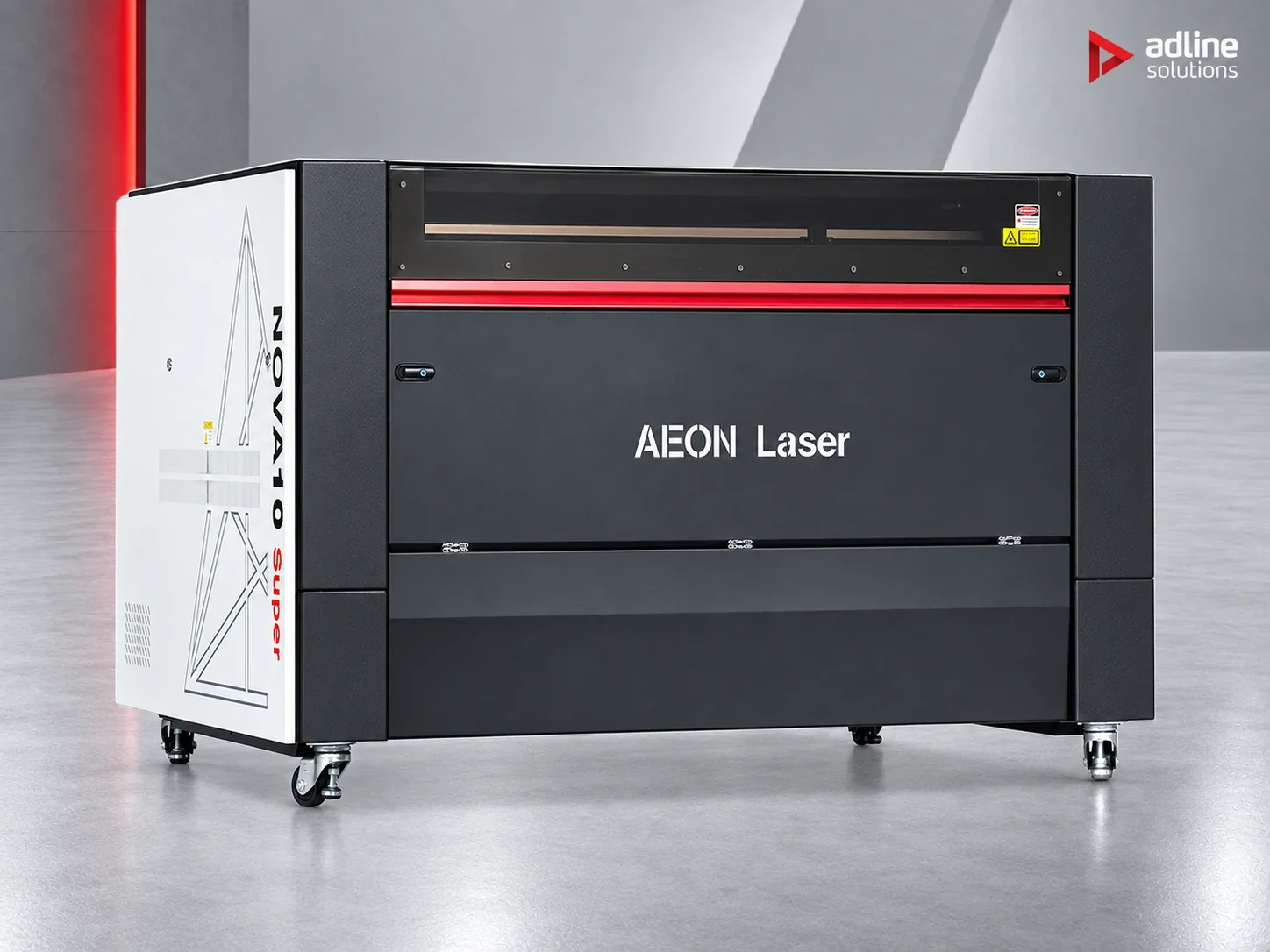

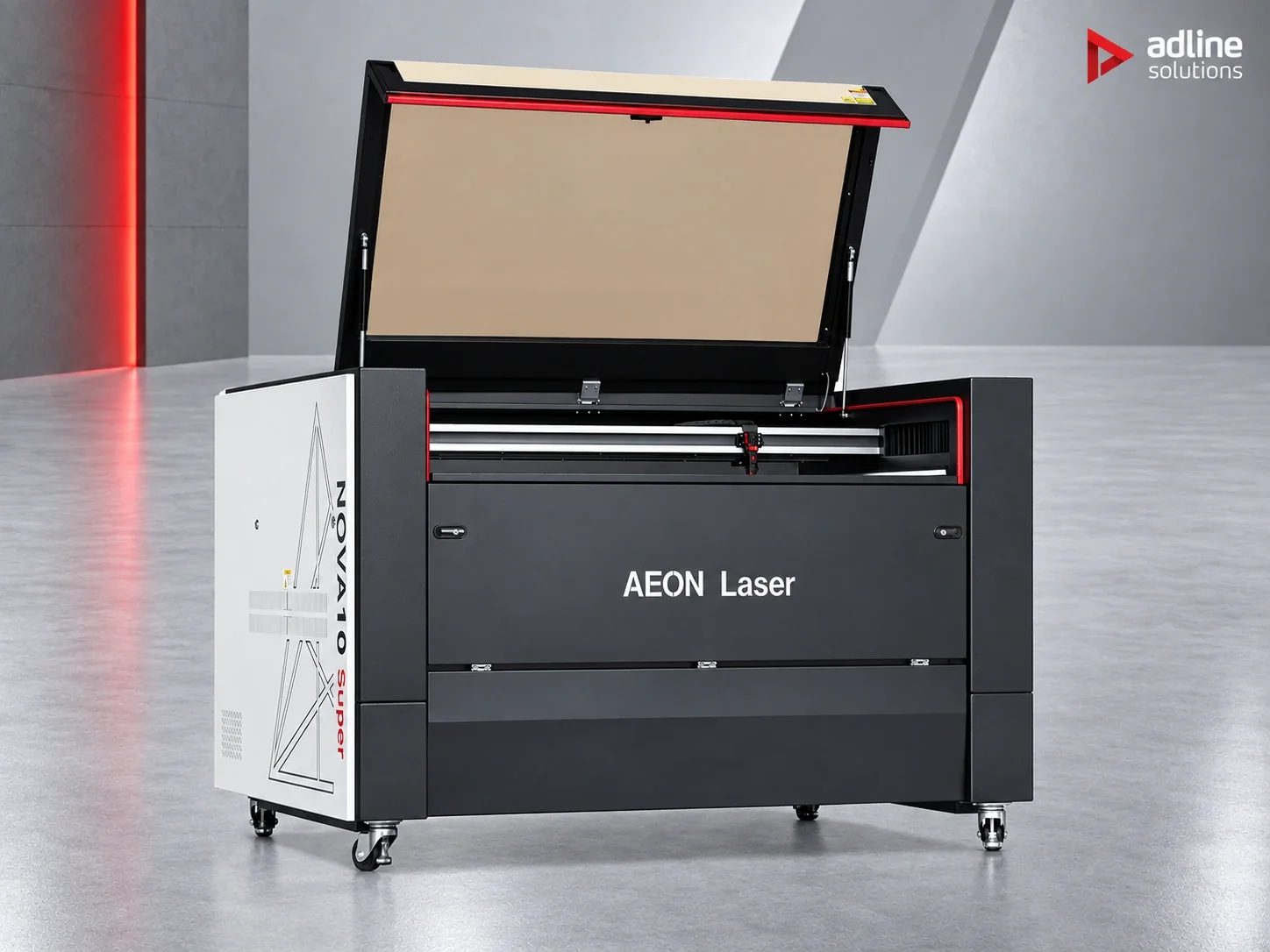

AEON Nova10 Super
Une machine CO₂ grand format à double source, qui associe la capacité de découpe du tube de verre à la finesse de gravure de la source RF, des servomoteurs AC et une vitesse de gravure RF maximale de 4000 mm/s.
NOVA SUPER / PRODUCTION GRAND FORMAT
Deux sources. Une plateforme de production.
Utilisez le tube de verre pour la découpe et la source RF pour une gravure fine et rapide, sans déplacer le travail d’une machine à l’autre.
- 1000 × 700 mm
- zone de travail
- 200 mm
- course Z · charge de 120 kg
- 4000 mm/s
- vitesse max. de gravure RF
SOURCE ET MOUVEMENT / SUPER
Découper au tube de verre. Graver en RF.
L’architecture à double source combine les configurations à tube de verre et RF actuelles du catalogue. Le tube de verre reste refroidi par eau ; seule la source RF est refroidie par air.
SMART PANEL / ÉTAT DE LA MACHINE
Les informations de fonctionnement en un coup d’œil.
La surveillance de la température et le diagnostic de la machine s’affichent sur le panneau de commande, tandis que le logo frontal lumineux indique l’état dans tout l’atelier.
CHEMIN OPTIQUE / ENTRETIEN FACILITÉ
Conçue pour un entretien optique pratique.
La conception sans alignement facilite l’accès et le remplacement du tube, des miroirs et de la lentille, et réduit les réglages répétés du chemin optique lors de l’entretien courant.
PORTE-LENTILLE MAGNÉTIQUE
Retirer, contrôler, remettre.
Le support magnétique simplifie l’accès courant à la lentille. Des focales alternatives de 2, 2,5 et 4 pouces sont disponibles pour différentes applications ; leur inclusion dépend de la configuration choisie.
FLUX DE TRAVAIL / MANUTENTION DES MATÉRIAUX
Conçue pour la production réelle.
Tables de travail interchangeables
Utilisez la table nid d’abeille ou à lamelles selon le matériau et le procédé.
Positionnement par caméra
Une caméra 100° de 8 MP facilite le placement et le détourage des motifs. AutoFocus et WiFi sont inclus ; une licence LightBurn est en option.
Passage traversant
Les ouvertures avant et arrière acceptent des matériaux plus longs ; la zone de traitement active reste de 1000 × 700 mm.

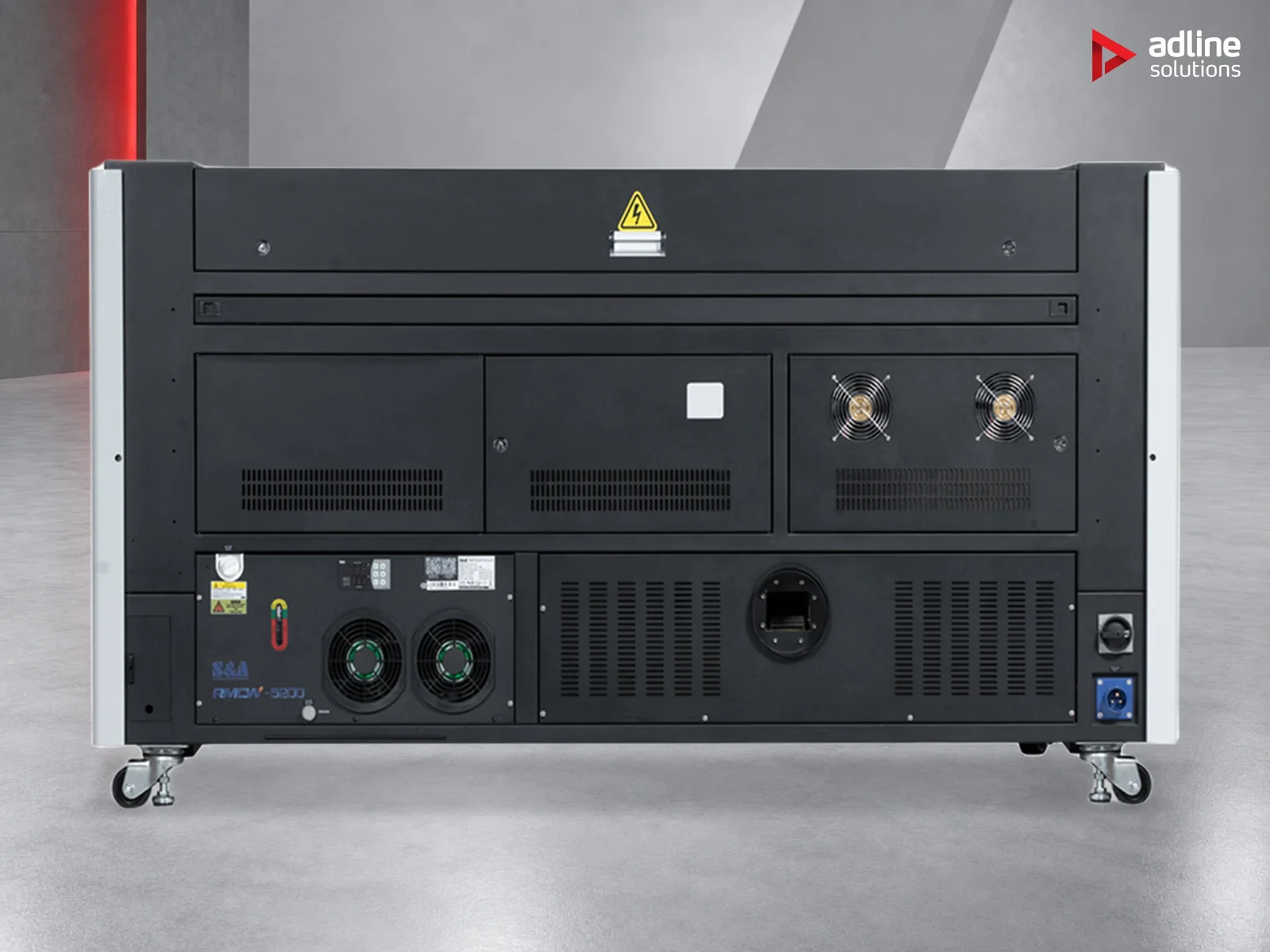

SYSTÈMES AUXILIAIRES INTÉGRÉS
Air, refroidissement et extraction dans la machine.
La machine intègre un compresseur de 750 W avec réservoir de 24 L et une extraction en ligne de 500 W avec marche-arrêt automatique. Les configurations à tube de verre utilisent un Chiller 5000 intégré ; la source RF est refroidie par air.
- 01 · Assistance d’air
- compresseur 750 W · réservoir 24 L
- 02 · Extraction en ligne
- 500 W · marche-arrêt automatique
- 03 · Refroidissement
- Chiller 5000 pour le tube de verre · RF refroidie par air
PRÉPARER VOTRE ATELIER
Extraction et sécurité des matériaux.
Le traitement CO₂ produit des fumées. Utilisez une extraction adaptée et ne traitez que des références de matériaux précises, explicitement approuvées pour le laser. Le PVC ne doit pas être traité au laser ; l’extraction ne rend pas sûr un matériau inadapté.
Les plastiques, le caoutchouc et les composites doivent être vérifiés selon la documentation de sécurité du fabricant. Cette machine n’est pas présentée pour la découpe de métal nu ou de verre.
Découvrir les extracteurs de fumées pour laser et CNC →Caractéristiques techniques
Zone de travail
- Zone de travail
- 1000 × 700 mm
- Course Z
- 200 mm
- Charge max. en Z
- 120 kg
Source laser
- Tube laser en verre
- 90 W / 100 W
- Tube laser RF
- 30 W / 60 W
Vitesse et mouvement
- Vitesse de gravure (verre)
- 1200 mm/s
- Vitesse de gravure (RF)
- 4000 mm/s
- Accélération (verre)
- 5G
- Accélération (RF)
- 8G
- Moteurs (verre)
- Moteur pas à pas DC
- Moteurs (RF)
- Servo AC
- Police minimale (RF)
- 1,0 × 1,0 mm
- Précision de positionnement
- ≤ 0,1 mm
Refroidissement et air
- Refroidisseur
- Refroidisseur 5000 intégré (source verre)
- Refroidissement de la source RF
- Refroidi par air
- Assistance d’air
- Compresseur 750 W / réservoir 24 L
- Extraction
- 500 W, intégré, automatique
Table et optique
- Table
- Nid d’abeille + lamelles
- Autofocus
- Oui
- Caméra
- 100° · 8 MP (3840 × 2160)
Commande et connectivité
- Panneau intelligent
- Oui
- Mémoire interne
- 1 G
- Wi-Fi
- Oui
Dimensions et poids
- Dimensions emballé
- 1500 × 1210 × 1125 mm
- Poids net
- 415 kg
- Poids brut
- 532 kg
Logiciel
- Logiciel d’exploitation
- RDWorks / LightBurn (en option)
- Logiciel de conception
- CorelDraw / Illustrator / AutoCAD
Les caractéristiques, images et descriptions sont fournies à titre indicatif et peuvent être modifiées sans préavis. Les configurations, les performances et les éléments fournis peuvent varier selon le lot de production et le marché. Font foi les caractéristiques, l’étendue de la fourniture et les conditions figurant dans le devis écrit que nous établissons pour votre commande.
Applications
Recommandé pour
Production intensive nécessitant à la fois une gravure ultra-rapide et une découpe puissante.
Série
Nova Super
Questions fréquentes
Pourquoi aurions-nous besoin de deux sources laser ?
Parce qu’un même travail peut alors être gravé avec la source fine et découpé avec la source puissante sans déplacer la pièce. Le tube de verre, de 90 W ou 100 W, fournit la puissance de découpe ; le tube RF, de 30 W ou 60 W, offre un point petit et stable et la vitesse nécessaire pour remplir de grandes surfaces gravées. Réunir les deux dans un même bâti supprime le compromis qu’impose une machine à source unique.
Quelle combinaison de sources choisir ?
Il en existe quatre : verre 90 W ou 100 W, chacun avec RF 30 W ou 60 W. Les vitesses de gravure sont identiques sur les quatre, 1200 mm/s pour le verre et 4000 mm/s pour le RF : le choix porte donc sur la puissance des tubes. Choisissez la puissance verre selon le matériau que vous découpez et la puissance RF selon vos travaux de gravure ; communiquez-nous les deux et nous vous recommanderons une combinaison.
Quelle est la finesse et la vitesse de gravure ?
La source RF grave jusqu’à 4000 mm/s avec une police minimale de 1 × 1 mm, ce qui convient aussi bien au lettrage fin qu’aux grandes zones remplies. La source à tube de verre grave à 1200 mm/s si vous préférez l’utiliser.
Quelles sont la taille du plateau et sa charge admissible ?
Le plateau mesure 1000 × 700 mm, avec 200 mm de course en Z et une charge de 120 kg. Des tables en nid d’abeille et à lamelles sont disponibles pour la gravure et la découpe, et l’AutoFocus règle la hauteur pour chaque épaisseur.
Comment les deux sources sont-elles refroidies ?
Le tube de verre est refroidi par un Chiller 5000 intégré ; le tube RF est refroidi par air. Le soufflage d’air est fourni par un compresseur de 750 W avec réservoir de 24 L, et l’extraction intégrée de 500 W fonctionne automatiquement. Pour le PVC, l’ABS, le polycarbonate, le caoutchouc et les composites, une extraction des fumées séparée est obligatoire.
Comment les travaux sont-ils positionnés et pilotés ?
Une caméra 100° de 8 MP (3840 × 2160) et l’AutoFocus gèrent le placement et la hauteur, avec une précision de positionnement ≤ 0,1 mm. Smart Panel, 1 Go de mémoire et WiFi sont intégrés à la machine. RDWorks est le logiciel d’exploitation, LightBurn en option, avec des créations issues de CorelDraw, Illustrator ou AutoCAD.
Que nous faut-il sur site ?
Un sol plan pour une machine de 415 kg. Elle est expédiée en 1500 × 1210 × 1125 mm pour 532 kg brut ; prévoyez donc un chariot élévateur ou un transpalette à la livraison. Nous confirmons l’alimentation électrique avec votre devis et pouvons recommander une aspiration adaptée à vos matériaux.
