AEON R7C14 rotatif à mandrin
En stock
- Gravure sur toute la circonférence des objets ronds
- Pièces Ø5 – 75 mm, 20 – 300 mm de long
- Course utile 292 mm, hauteur de pointe 55 mm
- Moteur pas à pas biphasé NEMA 23, réduction 1:1,6
Rotatif à mandrin pour la gravure sur toute la circonférence de verres, bouteilles, mugs, bracelets et gobelets.
Demande de devis- Verre
- Cuir
- Bois et MDF
À propos de cet accessoire

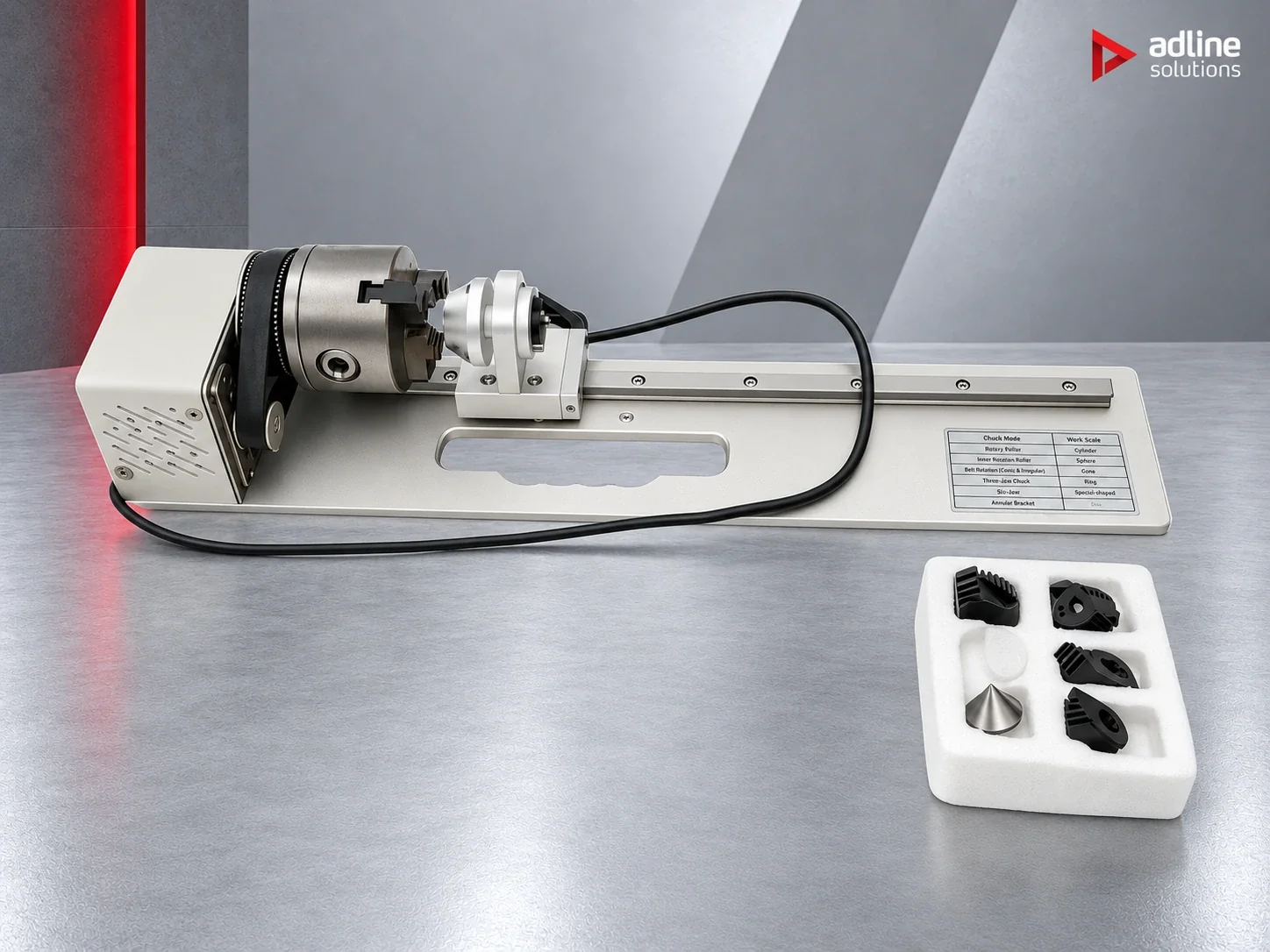

Rotatif à mandrin AEON
Un rotatif à mandrin pour graver sur toute la circonférence des objets ronds – verres, bouteilles, mugs, bracelets et gobelets. La pièce est maintenue dans le mandrin et non sur des rouleaux : elle reste concentrique et la jonction où la gravure se referme reste nette.
Capacité
Pièces de 20 à 300 mm de long et de Ø5 à Ø75 mm, avec une course utile de 292 mm et une hauteur de pointe de 55 mm.
Entraînement
Un moteur pas à pas biphasé 57 (NEMA 23) d’un courant nominal de 5,6 A, avec un rapport de réduction de 1:1,6.
Choisir entre les rotatifs
Les mors tiennent une extrémité de la pièce et une pointe réglable soutient l’autre, de sorte qu’elle tourne sur son propre axe – les bouteilles à col et les verres à pied tournent ainsi parfaitement rond. Si vous avez aussi besoin de rouleaux pour des cylindres droits, le R7G12 Octopus Duo réunit les deux dans une seule unité.
Caractéristiques techniques
Capacité
- Longueur de la pièce
- 20–300 mm
- Diamètre de la pièce
- Ø5–75 mm
- Course utile
- 292 mm
- Hauteur de pointe
- 55 mm
Mécanique
- Moteur
- Moteur pas à pas biphasé 57 (NEMA 23)
- Courant nominal
- 5,6 A
- Rapport de réduction
- 1:1,6
Dimensions et poids
- Dimensions
- 552 × 121 × 131 mm
- Poids
- 5,7 kg
Les caractéristiques, images et descriptions sont fournies à titre indicatif et peuvent être modifiées sans préavis. Les configurations, les performances et les éléments fournis peuvent varier selon le lot de production et le marché. Font foi les caractéristiques, l’étendue de la fourniture et les conditions figurant dans le devis écrit que nous établissons pour votre commande.
Applications
Recommandé pour
Personnalisation de verres, bouteilles, mugs, bracelets et gobelets.
Série
Accessories
Questions fréquentes
Quelles tailles de pièces accepte-t-il ?
Des pièces de 20 à 300 mm de long et de Ø5 à Ø75 mm. La course utile est de 292 mm et la hauteur de pointe de 55 mm. Si une pièce est proche de ces limites, envoyez-nous ses dimensions et nous la vérifierons avant votre commande.
Que pouvons-nous graver avec ?
Toute la circonférence d’objets ronds : verres, bouteilles, mugs, bracelets et gobelets. Comme les mors tiennent une extrémité et qu’une contre-pointe réglable soutient l’autre, les bouteilles à goulot et les verres à pied tournent également bien rond.
Pourquoi un mandrin plutôt que des rouleaux ?
Parce que la pièce tourne sur son propre axe. Elle est tenue dans le mandrin au lieu de reposer sur des rouleaux : elle reste concentrique et la jonction où la gravure se referme reste nette. Si vous avez aussi besoin de rouleaux pour des cylindres droits, le R7G12 Octopus Duo réunit les deux dans une seule unité.
Comment est-il entraîné et quelles sont ses dimensions ?
Un moteur pas à pas biphasé 57 (NEMA 23) d’un courant nominal de 5,6 A entraîne le mandrin via un rapport de réduction de 1:1,6. L’unité mesure 552 × 121 × 131 mm et pèse 5,7 kg.
