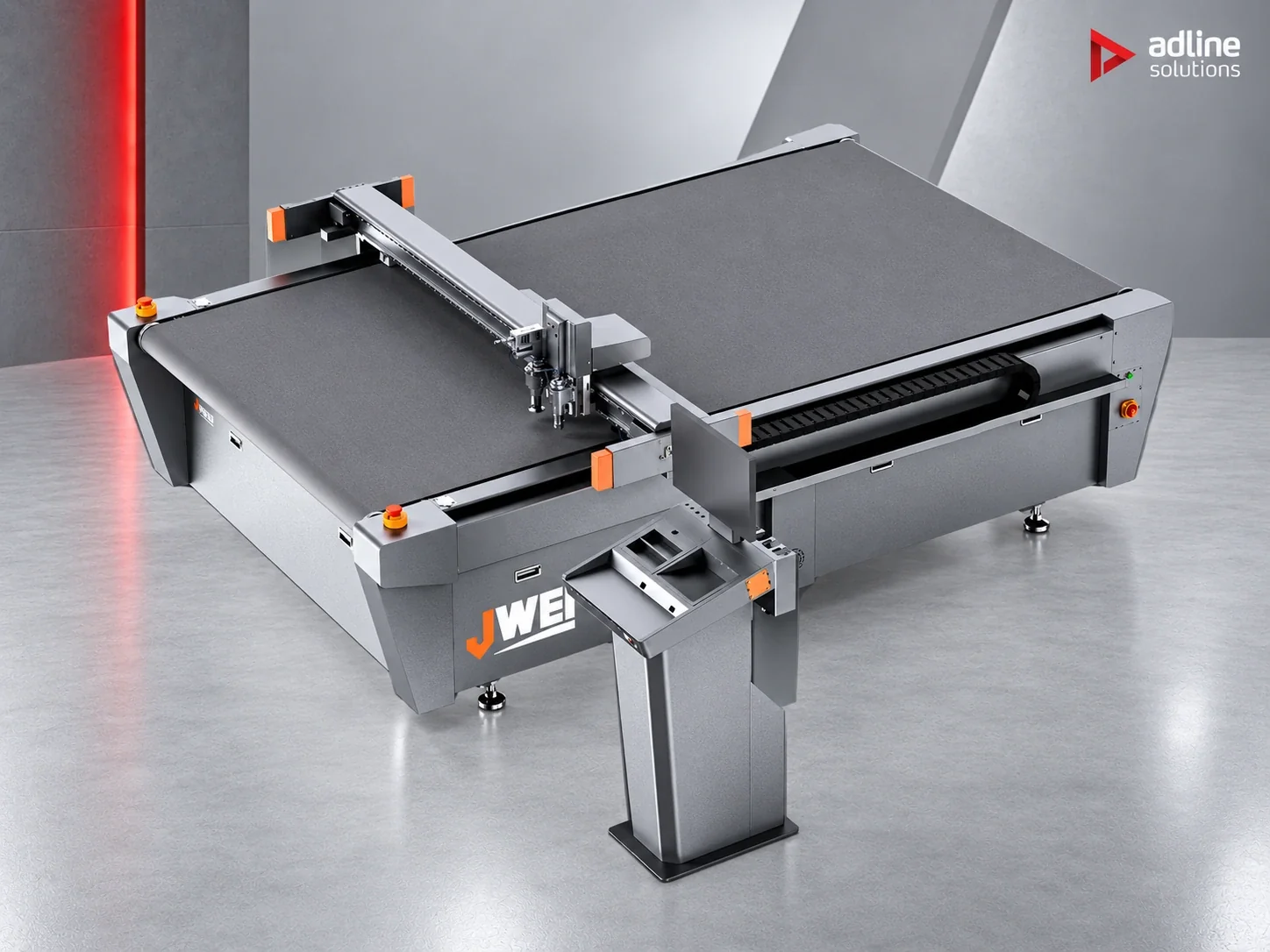

Jwei SC Series Digital Cutting Table
En stock : SC1625
- 1800 mm/s avec une répétabilité de plus ou moins 0,05 mm
- Deux tailles : SC1625 en 1600 x 2500 mm et SC2131 en 2100 x 3100 mm
- Repérage par caméra avec ajustement automatique de l’image et classement des travaux par code QR
- Plateau en nid d’abeille aluminium de qualité aéronautique, aspiration par zones en option
- Fonctionne sans PC : plateforme de commande autonome à écran tactile
- SC1625 disponible avec table de réception ou ligne complète de chargement et déchargement
Table de découpe industrielle à 1800 mm/s, en versions SC1625 (1600 x 2500 mm, découpe jusqu’à 50 mm) et SC2131 (2100 x 3100 mm).
Demande de devisFormat, outils, alimentation ? Lire le guide- Signalétique et publicité
- Emballage
- Papier
- Textiles
- Cuir
Configurations
| Configuration | Différences | Disponibilité |
|---|---|---|
| SC1625En stock | Surface de découpe utile: 1600 x 2500 mm · Épaisseur de découpe maximale: 50 mm · Dimensions de la machine: 2504 x 3571 x 1325 mm · Poids: 1779 kg · Puissance nominale: 9,5 kW | En stock |
| SC2131Sur demande | Surface de découpe utile: 2100 × 3100 mm | Sur demande |
À propos de cette machine
Jwei série SC – table de découpe numérique
La SC est la gamme de production industrielle de Jwei : la table qu’un atelier achète pour réaliser chaque jour des travaux précis et variés, sans payer la vitesse des moteurs linéaires de la SL ni l’automatisation complète du changement d’outils de la SG. Elle travaille à 1800 mm/s avec une répétabilité de plus ou moins 0,05 mm et une résolution servo de plus ou moins 0,01 mm, ce qui suffit pour le prototypage d’emballages, les petites séries sur mesure et la fabrication d’enseignes sur la même machine.
Deux tailles sont proposées. La SC1625 découpe en 1600 x 2500 mm jusqu’à une profondeur de 50 mm et constitue la table polyvalente pour la signalétique et la PLV ; la SC2131 est la version grand format, avec un plateau de 2100 x 3100 mm.
La tête reçoit les outils dans des doubles trous de fixation, à insertion rapide et plug-and-play ; le couteau oscillant électrique, le couteau traînant et l’outil de traçage sont fournis. Des outils de coupe en V pour carton gris, passe-partout et angles multiples, un couteau rotatif, un couteau électrique pour mousse, une fraise et une molette de pression antidéflagrante sont disponibles. Le mouvement est assuré par servomoteurs via des guides linéaires importés, une courroie synchrone et une vis-mère, et le matériau est maintenu par aspiration sur un plateau en nid d’abeille aluminium de qualité aéronautique, avec aspiration par zones en option.
Les travaux imprimés sont repérés par caméra avec ajustement automatique de l’image, et un module code QR classe les travaux afin que plusieurs fichiers puissent partager le plateau. La commande s’effectue via une plateforme autonome dotée d’une interface à écran tactile, en Ethernet. Une barrière lumineuse infrarouge protège la zone de travail.
La SC1625 est également proposée en deux configurations automatisées : avec une table de réception de 2,5 m, qui permet à l’opérateur de récupérer les pièces finies pendant la découpe du travail suivant et ajoute un tri par projection, et sous forme de ligne complète chargement-découpe-déchargement, qui dépile depuis une palette jusqu’à 750 mm de haut, découpe et réempile – une emprise de 10,66 m à 17 kW au lieu de 3,57 m à 9,5 kW.
Applications
- Signalétique et PLV : carton plume KT, PVC expansé, composite aluminium, acrylique, vinyle adhésif
- Prototypage et petites séries d’emballages en carton, carton gris et carton ondulé
- Panneaux alvéolaires et plaques alvéolaires creuses
- Intérieurs automobiles et sellerie technique
- Composants de chaussures et pièces en EPE ou EVA
- Textiles et composites nécessitant une découpe à froid sans dommage thermique
Caractéristiques techniques
Performances
- Vitesse de coupe maximale
- 1800 mm/s
- Précision de répétition
- +/- 0,05 mm
- Résolution du servo
- +/- 0,01 mm
Zone de travail
- Surface de coupe utile, SC1625
- 1600 × 2500 mm
- Épaisseur de coupe maximale, SC1625
- 50, selon le matériau et l’outil mm
Matériaux
- Supports publicitaires
- Panneau ABS, panneau PVC, space board, panneau composite aluminium, film rétroéclairé, PVC expansé, carton plume KT, acrylique, autocollant magnétique, vinyle adhésif
- Supports d’emballage et techniques
- Carton, carton ondulé, carton gris, PVC et PET, EPE et EVA, plaque alvéolaire, panneau nid d’abeille
Outillage et têtes
- Tête
- Doubles trous de fixation d’outils, insertion rapide, plug and play
- Outils fournis
- Couteau oscillant électrique, couteau traîné, outil de traçage
- Outils en option
- V-cut pour carton gris, cadre photo, 90 degrés et multi-angle ; couteau rotatif ; couteau électrique pour mousse ; fraise importée ; roue de pression antidéflagrante ; système de caméra supérieure
Entraînement et mécanique
- Système d’entraînement
- Système servo avancé, guidage linéaire importé, courroie synchrone, vis-mère
- Maintien du matériau
- Aspiration par le vide, aspiration par zones en option
- Table
- Panneau aluminium nid d’abeille aéronautique avec dessus en feutre
- Niveau sonore
- 64 dB
Logiciel et commande
- Système de commande
- Plateforme de commande autonome avec interface tactile, sans ordinateur
- Positionnement
- Positionnement par caméra avec ajustement automatique de l’image et classement des travaux par code QR
- Transmission de données
- Port Ethernet
- Logiciel en option
- Engview
Alimentation et environnement
- Puissance nominale, SC1625
- 9,5 kW
- Alimentation électrique
- 380 V +/- 10 %
Sécurité et certification
- Systèmes de protection
- Barrière immatérielle infrarouge, arrêt d’urgence
Dimensions et poids
- Dimensions de la machine, SC1625
- 2504 × 3571 × 1325 mm
- Poids, SC1625
- 1779 kg
Caractéristiques
- SC1625 avec table de réception
- Table de réception de 2,5 m pour le ramassage pendant la découpe, avec tri par projection
- Ligne SC1625 chargement-découpe-déchargement
- 2620 x 10 660 x 1325 mm, 17 kW ; hauteur de chargement jusqu’à 750 mm palette comprise ; feuille de 600 x 900 à 1600 x 2500 mm, jusqu’à 22 mm et 5 kg
Zone de travail
- Surface de coupe utile, SC2131
- 2100 × 3100 mm
Les caractéristiques, images et descriptions sont fournies à titre indicatif et peuvent être modifiées sans préavis. Les configurations, les performances et les éléments fournis peuvent varier selon le lot de production et le marché. Font foi les caractéristiques, l’étendue de la fourniture et les conditions figurant dans le devis écrit que nous établissons pour votre commande.
Applications
Recommandé pour
Table de découpe à deux postes pour supports rigides et souples, avec un plateau de 1600 × 2500 mm, jusqu’à 1800 mm/s et 50 mm d’épaisseur.
Série
Jwei SC
Questions fréquentes
Quels matériaux peut-elle découper ?
Les supports de signalétique et de PLV ainsi que le carton d’emballage. Cela comprend l’ABS, le PVC et le PVC expansé, le space board, le composite aluminium, le film pour caissons lumineux, le KT board, l’acrylique, le film magnétique et le vinyle adhésif, ainsi que le carton, le carton ondulé, le carton gris, le PVC et le PET, l’EPE et l’EVA, les plaques alvéolaires et les panneaux nid d’abeille. Le SC1625 découpe jusqu’à 50 mm selon le matériau et l’outil. En cas de doute, envoyez-nous un échantillon.
SC1625 ou SC2131 ?
Choisissez selon le format de plaque que vous achetez. La SC1625 dispose d’un plateau de 1600 × 2500 mm et constitue la table polyvalente pour la signalétique et la PLV ; la SC2131 est le grand format, avec un plateau de 2100 × 3100 mm. Les données d’installation complètes de notre fiche concernent la SC1625 ; si vous envisagez la SC2131, demandez-nous et nous vous enverrons sa puissance, ses dimensions et son poids.
De quoi la SC1625 a-t-elle besoin sur site ?
Une alimentation 380 V ±10 % de 9,5 kW et une surface au sol pour une machine de 2504 × 3571 × 1325 mm pesant 1779 kg. Le bruit en fonctionnement est de 64 dB. Prévoyez l’accès pour une machine lourde à la livraison et laissez de l’espace autour de la table pour charger des panneaux entiers.
Quels outils sont fournis ?
Un couteau oscillant électrique, un couteau traînant et un outil de traçage sont fournis, montés dans des logements d’outils doubles avec porte-outils à insertion rapide plug and play. Les outils en option comprennent le V-cut pour carton gris, passe-partout, 90 degrés et multi-angle, un couteau rotatif, un couteau électrique pour mousse, une fraise, une molette de pression antidéflagrante et un système de caméra supérieure.
Comment traite-t-elle les travaux imprimés ?
Par positionnement caméra avec ajustement automatique de l’image, qui cale la découpe sur l’impression. Un module code QR classe les travaux : plusieurs visuels différents peuvent partager le plateau et chacun est découpé selon son propre fichier. Le système de caméra supérieure figure dans la liste des options ; nous confirmons donc la configuration caméra dans votre devis.
Le SC1625 peut-il être automatisé ?
Oui, en deux configurations. Une table de réception de 2,5 m permet à l’opérateur de récupérer les pièces pendant la découpe du travail suivant et ajoute le tri par projection. La ligne complète chargement-découpe-déchargement dépile des feuilles de 600 × 900 à 1600 × 2500 mm, jusqu’à 22 mm et 5 kg, depuis une palette de 750 mm de haut au maximum. Elle mesure 2620 × 10 660 × 1325 mm et consomme 17 kW.
Faut-il un PC, et comment est-elle sécurisée ?
Aucun PC n’est nécessaire à côté de la machine : elle fonctionne sur une plateforme de commande autonome avec interface à écran tactile et reçoit les travaux via Ethernet. Engview est disponible en logiciel optionnel. La zone de travail est protégée par une barrière immatérielle infrarouge et un arrêt d’urgence.
