Jwei LST03II Series Digital Cutting Plotter (G-CUTTER)
Sur demande
- Découpe de boîtes et d’étiquettes sans forme, sans coût d’outillage ni délai
- Tête EOT avec mini couteau oscillant, fonction de rainurage en fente et système PCT
- Le repérage par caméra CCD aligne le tracé de coupe sur la feuille imprimée
- Bibliothèque de plus de 1000 modèles de boîtes, redimensionnement en un clic et aperçu 3D
- La reconnaissance de code QR ouvre automatiquement le bon fichier de découpe
- Maintien par aspiration et outils pour carton jusqu’à 10 mm d’épaisseur
Plotter de découpe à couteau oscillant pour emballages et étiquettes sans forme de découpe, coupe jusqu’à 10 mm d’épaisseur à 1500 mm/s avec une répétabilité de ±0,1 mm.
Demande de devisFormat, outils, alimentation ? Lire le guide- Emballage
- Étiquettes
- Papier
- Signalétique et publicité
Configurations
| Configuration | Différences | Disponibilité |
|---|---|---|
| LST03II-0806Sur demande | Surface de découpe utile: 800 × 600 mm · Vitesse de découpe maximale: 1500 mm/s · Épaisseur de découpe maximale: 10 mm · Hauteur de pile du chargeur automatique: ≤ 100 mm · Puissance nominale: 1,63 kVA · Dimensions de la machine: 3200 × 1100 × 1100 mm · Nom commercial de la version -RM: G-CUTTER B2+ (LST03II-0806-RM) | Sur demande |
| LST03II-0912Sur demande | Surface de découpe utile: 900 × 1200 mm · Vitesse de découpe maximale: 1500 mm/s · Épaisseur de découpe maximale: 10 mm · Hauteur de pile du chargeur automatique: ≤ 180 mm · Puissance nominale: 4,49 kVA · Dimensions de la machine: 2598 × 1970 × 1148 mm · Formats de fichiers: PLT, DXF, XML, CF2 | Sur demande |
À propos de cette machine

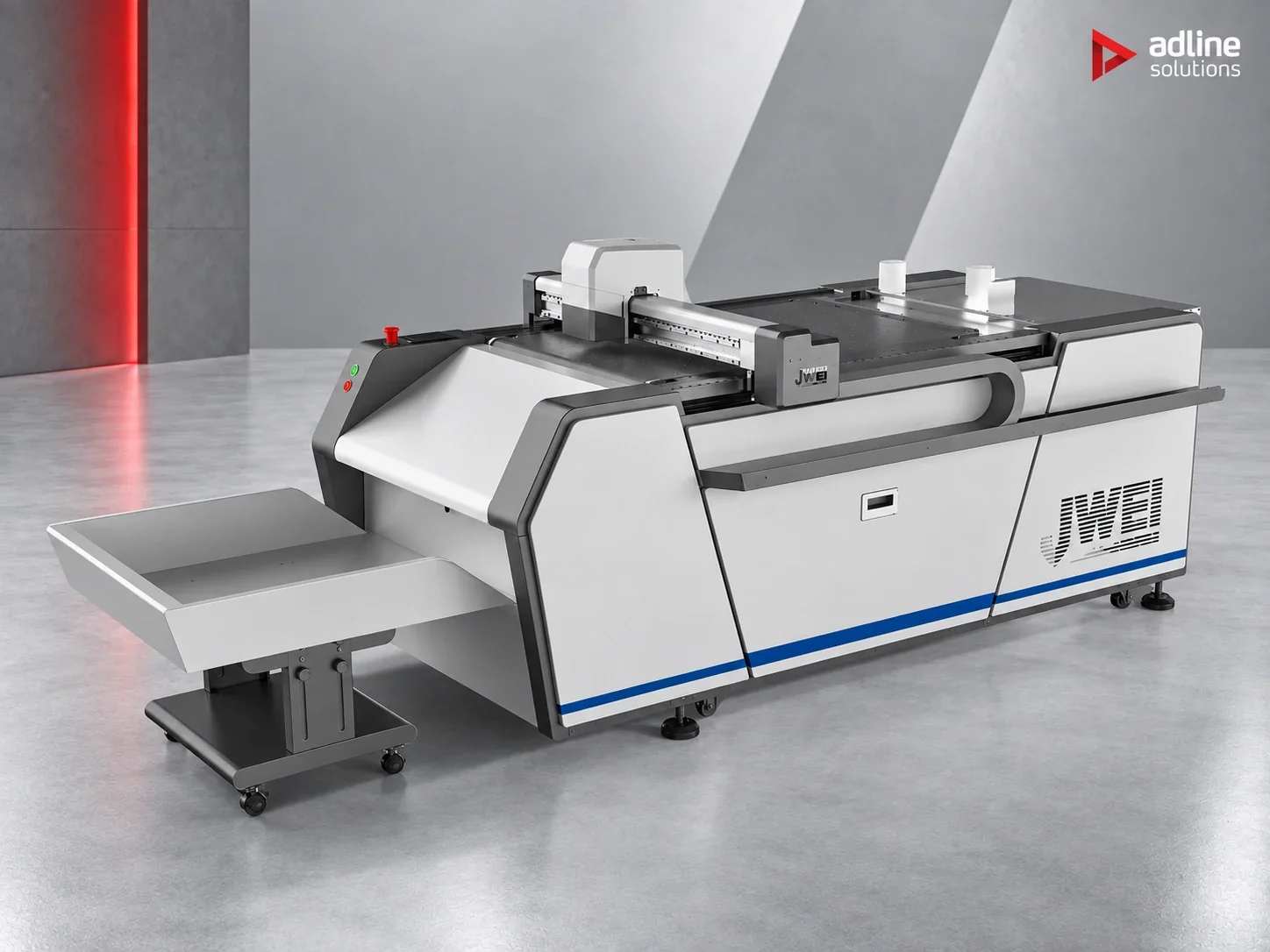

Jwei série LST03II – plotter de découpe numérique (G-CUTTER)
La série LST03II regroupe des plotters de découpe numériques conçus pour la production de courtes séries d’emballages et d’étiquettes sans forme de découpe. Le support est maintenu sur une table aspirante et une tête multifonction le découpe, le rainure et le refend en un seul passage, avec une répétabilité de ±0,1 mm : une fois le travail paramétré, il peut tourner sans surveillance.
La tête EOT porte un mini couteau oscillant électrique et ajoute une fonction de rainurage en fente ainsi que le système PCT, qui couvrent ensemble la découpe fine de feuilles comme les cartons plus épais. Le reste de l’outillage – couteaux actifs et passifs, outil de mi-chair, molettes de coupe en V et de rainage, dont une molette de rainage pour carton ondulé – se change sur la même tête, de sorte qu’une seule machine réalise découpe, rainage et refente sur carton, carton gris, vinyle adhésif, carton ondulé, PVC et feuille magnétique.
Une caméra CCD repère visuellement la feuille imprimée et aligne le tracé de coupe sur l’impression, ce qui rend la découpe de contour de travaux pré-imprimés réellement exploitable. Le logiciel JWCS comprend un système de code QR qui ouvre automatiquement le fichier de découpe correspondant au chargement d’une feuille, ainsi qu’une bibliothèque de plus de 1000 modèles de boîtes redimensionnables en un clic et contrôlables en aperçu 3D. Les fichiers de découpe proviennent directement d’Illustrator ou de CorelDRAW aux formats DXF, PLT, XML ou CF2, et la machine est pilotée via Ethernet.
La série se décline en deux tailles. Le LST03II-0806 travaille une surface de 800 × 600 mm et le LST03II-0912 une surface de 900 × 1200 mm. Les versions « -RM » sont commercialisées sous le nom G-CUTTER : le G-CUTTER B2+ correspond au LST03II-0806-RM, qui accepte des feuilles de 210 × 297 mm à 800 × 600 mm, s’alimente automatiquement à partir d’une pile de 100 mm ou 30 kg maximum, et dispose de trois zones d’aspiration commandées individuellement et d’un capteur de sécurité infrarouge. Le Dual V-Cut, le PCT et un dérouleur sont disponibles en option.
La cadence est d’environ 15 à 45 s par feuille SRA3 et d’environ 70 s par feuille B2, selon le visuel, ce qui convient aux fabricants de boîtes, aux transformateurs d’étiquettes et aux façonniers qui produisent des séries personnalisées, des échantillons et des prototypes ne justifiant ni le coût ni le délai d’une forme de découpe.
Applications
- Étuis pliants et emballages en carton produits sans forme de découpe
- Étiquettes découpées à la forme et autocollants
- Carton ondulé, carton gris, PVC et films rigides
- Maquettes, prototypes et petites séries personnalisées
- Réalisation d’échantillons pour la validation de designs d’emballage
Caractéristiques techniques
Performances
- Vitesse de coupe maximale
- 1500 mm/s
- Répétabilité
- ± 0,1 mm
- Capacité de coupe
- 15 – 45 s par feuille SRA3 ; 70 s par feuille B2
Zone de travail
- Surface de coupe utile
- 800 × 600 (LST03II-0806) / 900 × 1200 (LST03II-0912) mm
- Épaisseur de coupe maximale
- 10 mm
- Hauteur de pile d’alimentation automatique
- ≤ 100 (LST03II-0806) / ≤ 180 (LST03II-0912) mm
Matériaux
- Matériaux compatibles
- Carton, carton gris, vinyle adhésif, carton ondulé, PVC, feuille magnétique
Outillage et têtes
- Outils disponibles
- Caméra CCD, mini couteau oscillant électrique, couteau de coupe actif, outil de mi-chair, molette de rainage, couteau passif, V-cut, molette de rainage pour carton ondulé
Entraînement et mécanique
- Maintien du matériau
- Aspiration par le vide sur toute la table de travail
Logiciel et commande
- Interface de données
- Ethernet
- Formats de fichiers
- PLT, DXF ; XML et CF2 en plus sur le LST03II-0912
- Logiciel
- JWCS, avec reconnaissance de code QR pour le chargement automatique des fichiers de découpe
Sécurité et certification
- Capteurs de sécurité
- Capteur de sécurité infrarouge sur les versions -RM (G-CUTTER)
Dimensions et poids
- Dimensions de la machine (L × l × H)
- 3200 × 1100 × 1100 (LST03II-0806) / 2598 × 1970 × 1148 (LST03II-0912) mm
Les caractéristiques, images et descriptions sont fournies à titre indicatif et peuvent être modifiées sans préavis. Les configurations, les performances et les éléments fournis peuvent varier selon le lot de production et le marché. Font foi les caractéristiques, l’étendue de la fourniture et les conditions figurant dans le devis écrit que nous établissons pour votre commande.
Applications
Recommandé pour
Plotter de découpe à couteau oscillant pour emballages et étiquettes sans forme de découpe, coupe jusqu’à 10 mm d’épaisseur à 1500 mm/s avec une répétabilité de ±0,1 mm.
Série
Jwei
Questions fréquentes
À quoi sert cette machine ?
Les emballages et étiquettes en petites séries sans forme de découpe. La tête multifonction découpe, rainure et prédécoupe en un seul passage le carton, le carton gris, le vinyle adhésif, le carton ondulé, le PVC et la feuille magnétique jusqu’à 10 mm d’épaisseur. Les travaux typiques sont les étuis pliants, étiquettes et autocollants découpés à la forme, maquettes, prototypes, échantillons d’emballage pour validation du design et petites séries personnalisées. Une fois le travail paramétré, il peut tourner sans surveillance.
Quelle taille choisir, 0806 ou 0912 ?
Choisissez selon le format de feuille et la hauteur de pile. La LST03II-0806 découpe 800 × 600 mm, s’alimente depuis une pile jusqu’à 100 mm et a une puissance de 1,63 kVA, dans un châssis de 3200 × 1100 × 1100 mm. La LST03II-0912 découpe 900 × 1200 mm, accepte une pile jusqu’à 180 mm, a une puissance de 4,49 kVA et mesure 2598 × 1970 × 1148 mm. Elle lit également les fichiers XML et CF2. Envoyez-nous vos formats de feuille et nous vous recommanderons la version.
Qu’est-ce que le G-CUTTER B2+ ?
C’est le LST03II-0806-RM, le 0806 commercialisé sous le nom G-CUTTER. Il accepte des feuilles de 210 × 297 mm jusqu’à 800 × 600 mm et les alimente automatiquement depuis une pile de 100 mm ou 30 kg au maximum. La table aspirante est divisée en trois zones commutables séparément, pour un bon maintien des petites feuilles, et un capteur de sécurité infrarouge protège la machine.
Comment découpe-t-il en repérage sur une feuille imprimée ?
Une caméra CCD lit la feuille imprimée et aligne le tracé de découpe sur l’impression, ce qui rend pratique la découpe à la forme des travaux pré-imprimés. Le logiciel JWCS ajoute un système de codes QR : lorsqu’une feuille est chargée, le code qu’elle porte ouvre automatiquement le fichier de découpe correspondant, si bien que l’opérateur n’a pas à choisir les fichiers pour les travaux mixtes. La répétabilité est de ±0,1 mm.
Quels logiciels et formats de fichiers utilise-t-elle ?
Elle fonctionne avec JWCS, qui comprend une bibliothèque de plus de 1000 gabarits de boîtes redimensionnables en un clic et vérifiables en aperçu 3D. Vos propres fichiers de découpe proviennent d’Illustrator ou de CorelDRAW en PLT ou DXF ; la LST03II-0912 accepte en plus XML et CF2. La machine se connecte en Ethernet.
Quelle est sa vitesse ?
La vitesse de découpe maximale est de 1500 mm/s, mais c’est le temps par feuille qui compte : environ 15 – 45 s par feuille SRA3 et environ 70 s par feuille B2, selon le visuel. Envoyez-nous un fichier type et le matériau, nous vous indiquerons un temps de cycle réaliste pour vos travaux.
Quels outils et options sont disponibles ?
La tête EOT porte un mini couteau oscillant électrique et ajoute une fonction de rainurage ainsi que le système PCT. Sur la même tête, vous pouvez monter des couteaux actifs et passifs, un outil de mi-chair (kiss-cut), des outils V-Cut et des molettes de rainage, dont une pour le carton ondulé. Le Dual V-Cut, le PCT et un dérouleur sont proposés en option ; décrivez-nous vos travaux et nous confirmerons la configuration.
