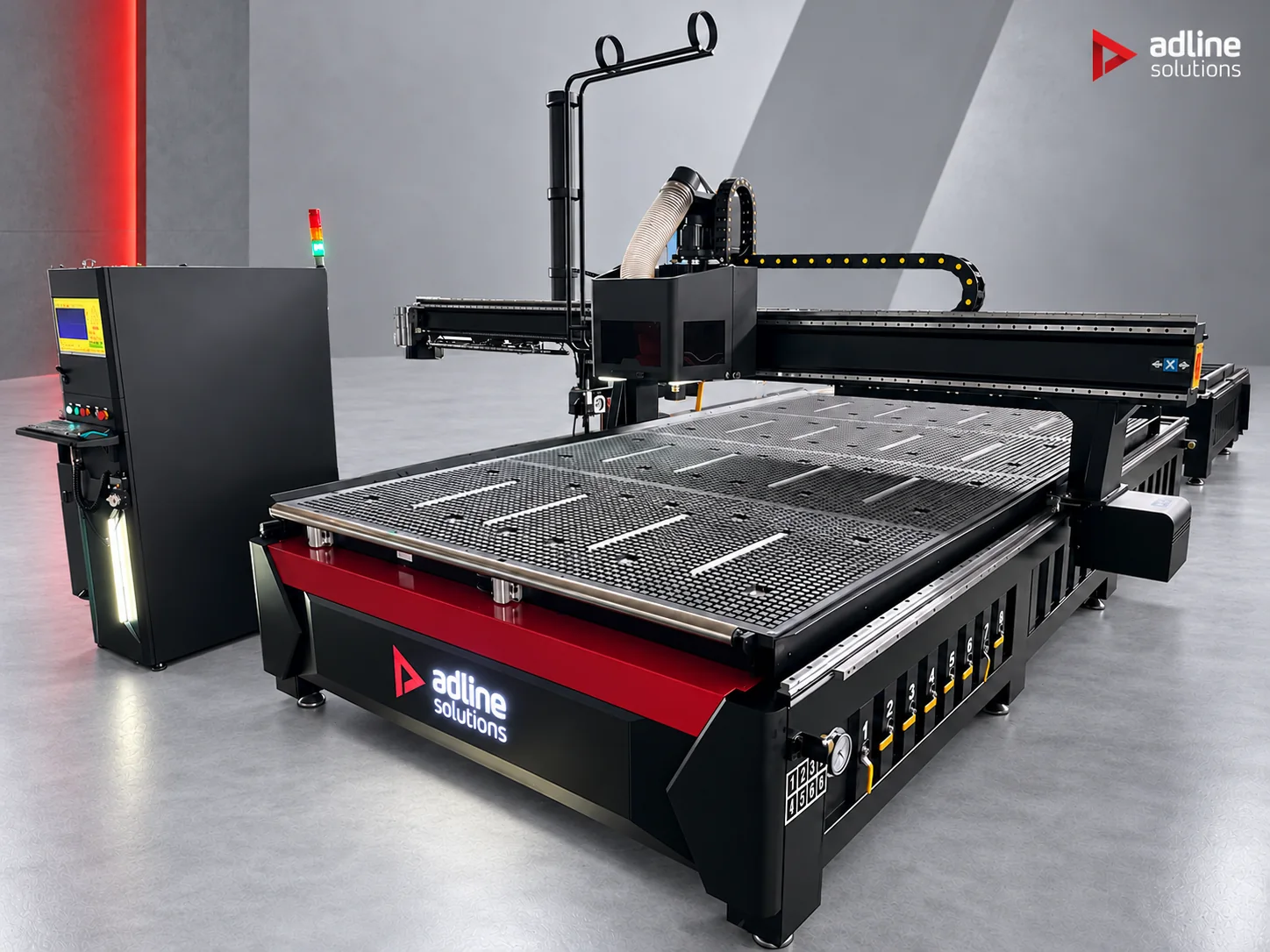

F5 CCD Series CNC Router with CCD Camera

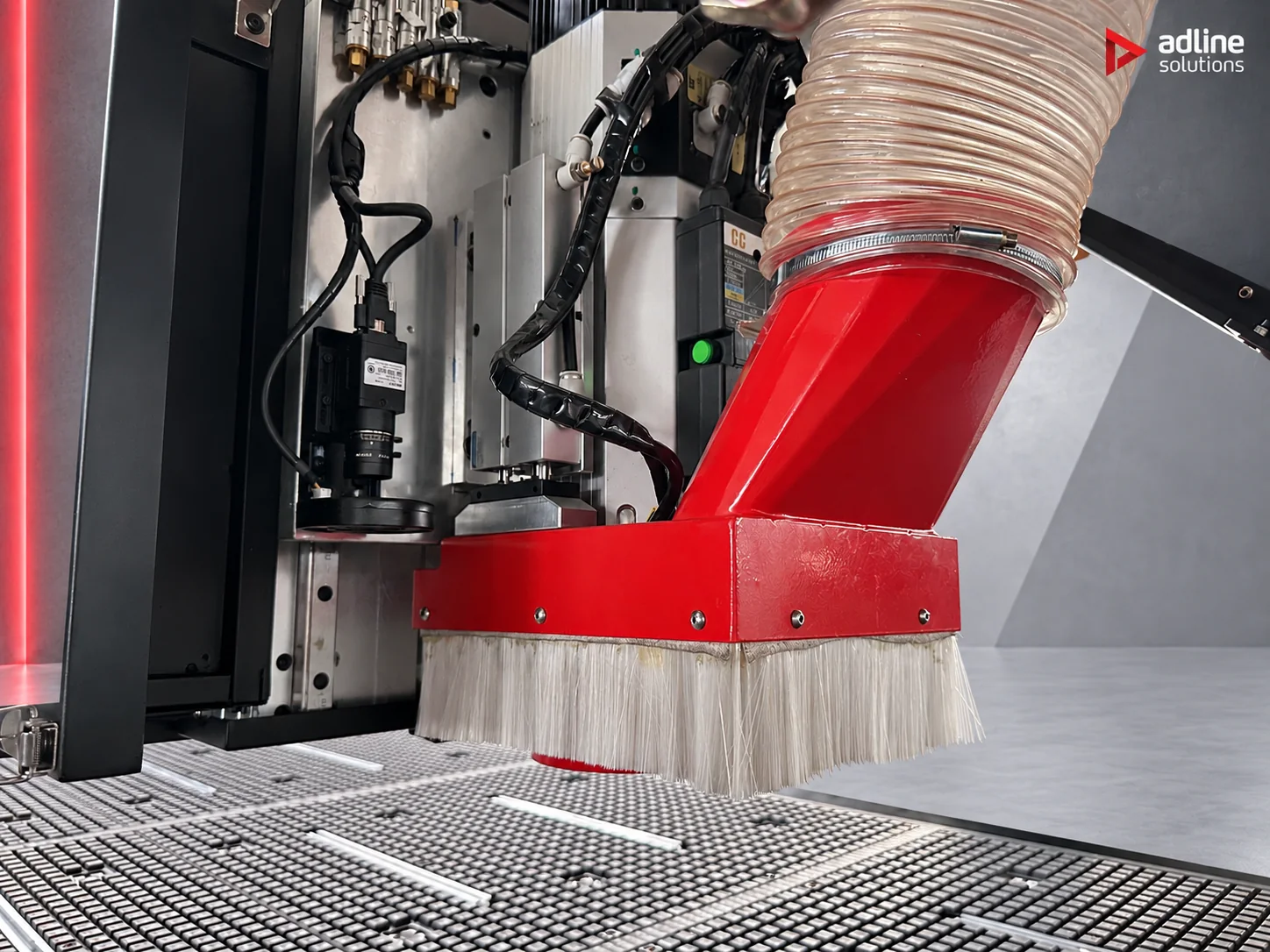

Elle lit les repères de calage imprimés sur le panneau. La commande XINGDUOWEI ajuste la trajectoire de coupe à la position réelle du panneau sur la table plutôt qu’à des coordonnées théoriques, de sorte qu’un visuel imprimé est découpé selon son propre contour. La reconnaissance est assurée par la commande CNC elle-même ; aucun logiciel de vision séparé n’est nécessaire. C’est l’exigence courante en signalétique et en PLV, où l’impression précède la découpe.

La découpe de contour de panneaux rigides imprimés en production publicitaire, la fabrication d’enseignes et de panneaux d’exposition, ainsi que le travail simple de panneaux en MDF, aggloméré et HDF, y compris le perçage, la feuillure et la gravure avec référencement par palpeur. Elle convient aux imprimeurs et enseignistes qui découpent des panneaux imprimés à la forme et réalisent aussi des travaux de panneaux courants.

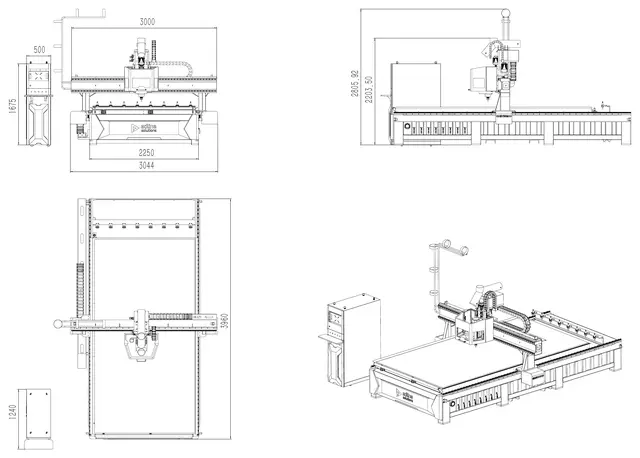

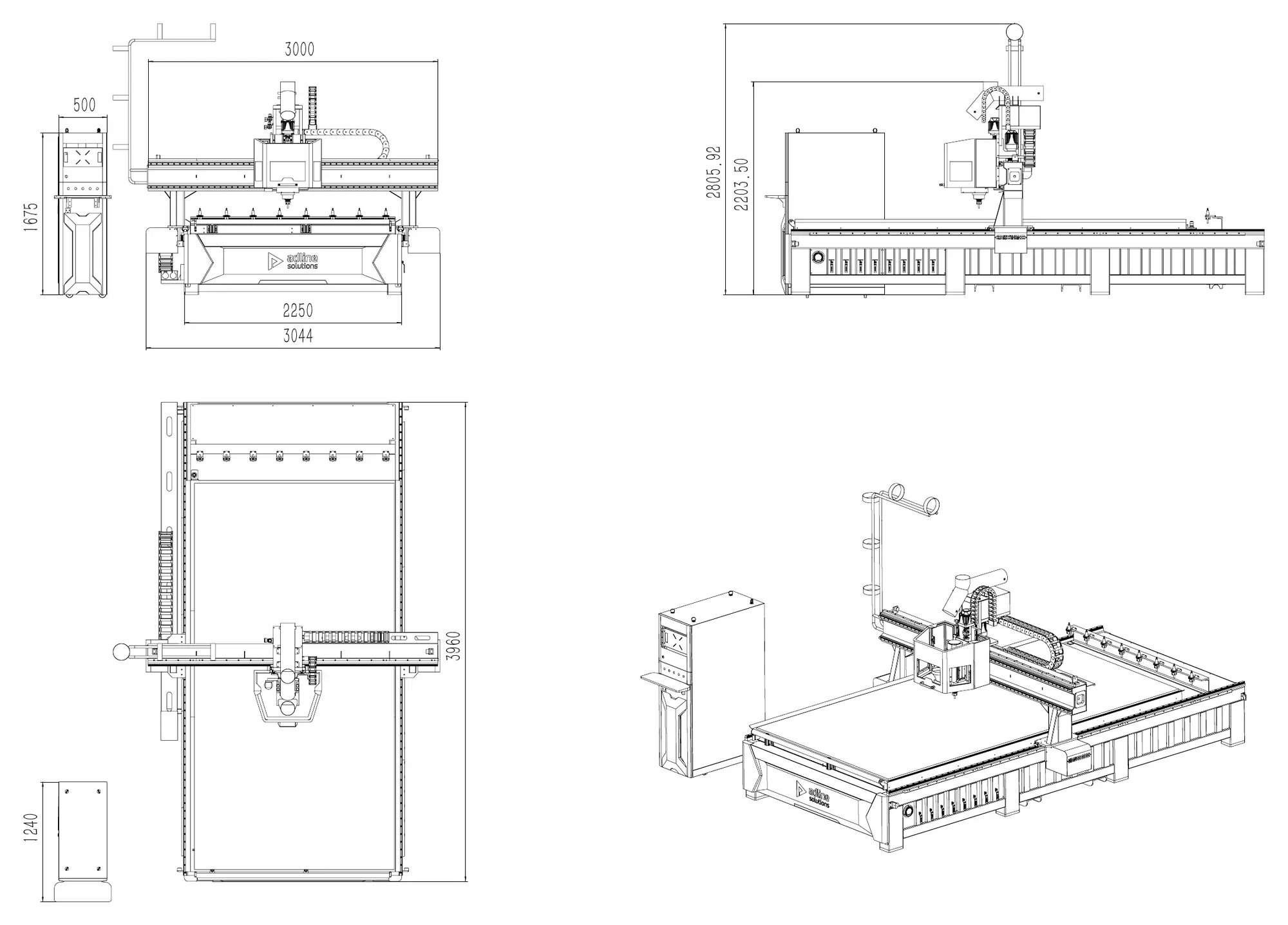

Quatre : 1300 × 2500 mm (F5-1325 CCD), 1525 × 3050 mm (F5-1530 CCD), 2070 × 3050 mm (F5-2030 CCD) et 2070 × 4000 mm (F5-2040 CCD), toutes avec une course Z de 200 mm. La caméra, la broche, le changeur d’outils et la commande sont identiques ; la table aspirante compte six zones sur les deux plus petits formats et huit sur les deux plus grands. Envoyez-nous les formats de panneaux sur lesquels vous imprimez et nous vous recommanderons la table adaptée.

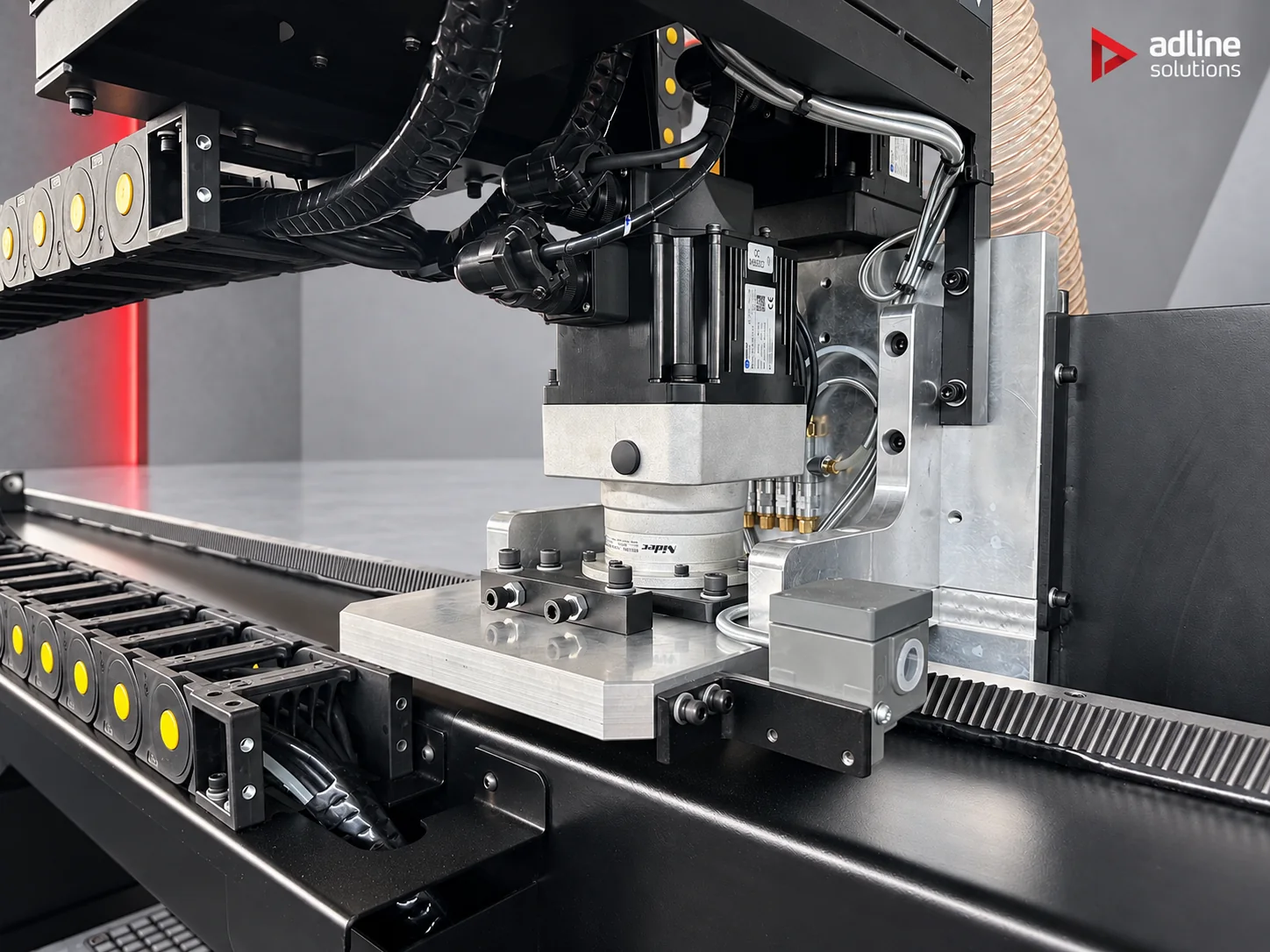

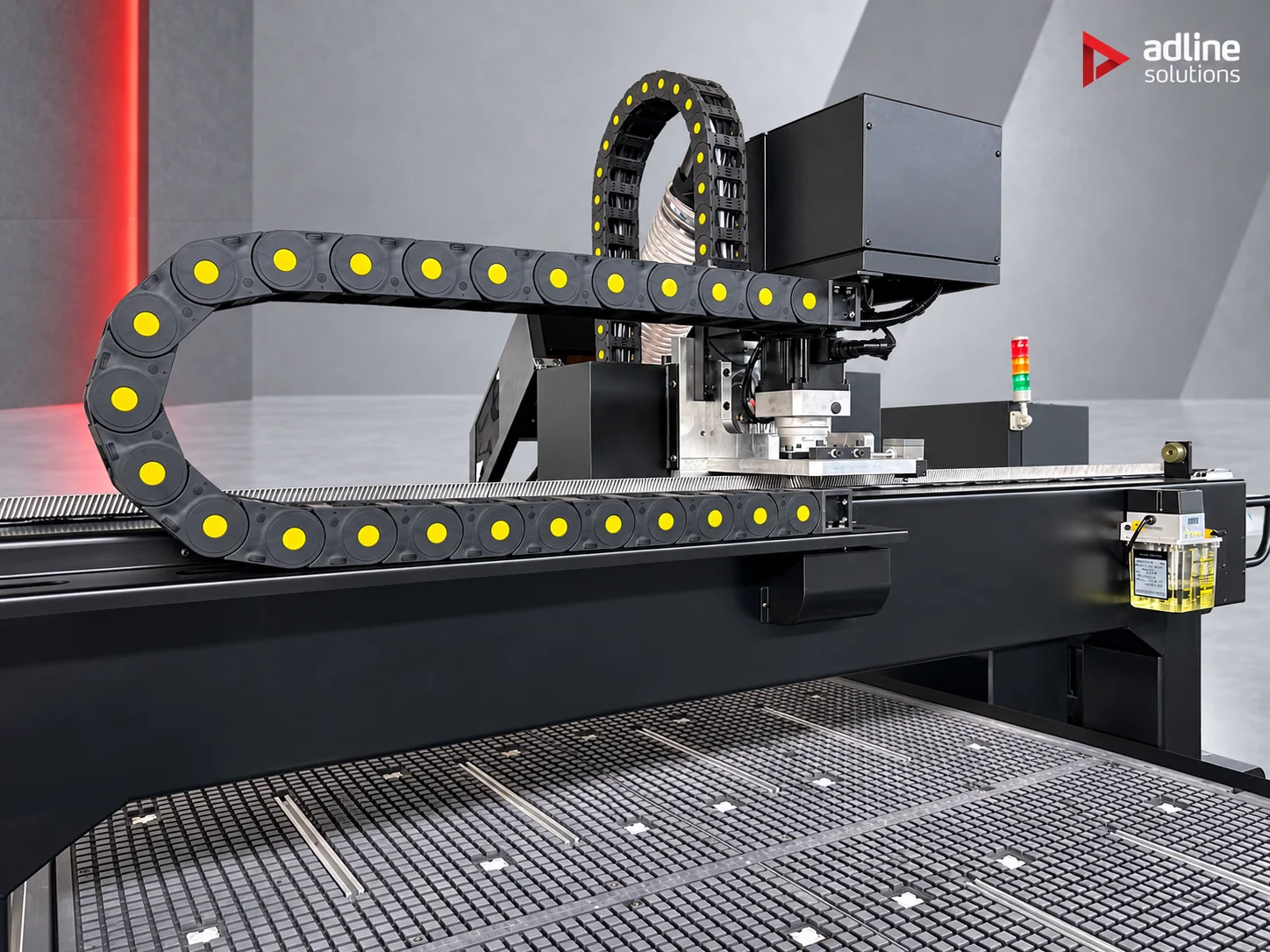

Cette version ajoute la caméra CCD pour la découpe au contour sur repères de calage, est pilotée par une CNC XINGDUOWEI au lieu de la Syntec 63CA et dispose d’un magasin de 8 positions à l’arrière de la machine au lieu du magasin de 12 positions sous le portique. La base mécanique est identique au reste de la gamme F5 : broche ER32 de 9 kW (12 ch) à 24 000 tr/min, bâti en acier mécanosoudé, entraînement par crémaillère hélicoïdale et table aspirante à six ou huit zones.

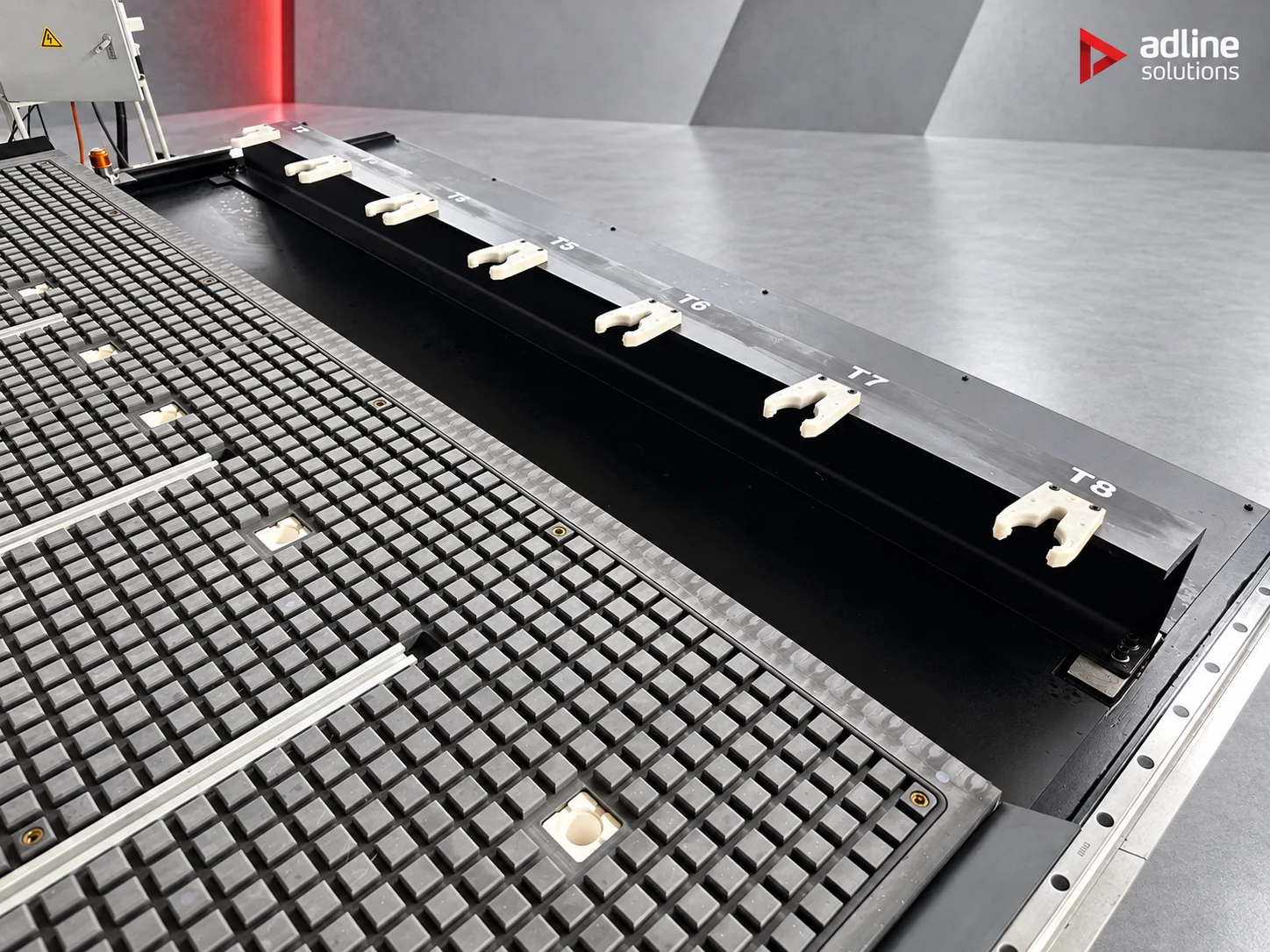

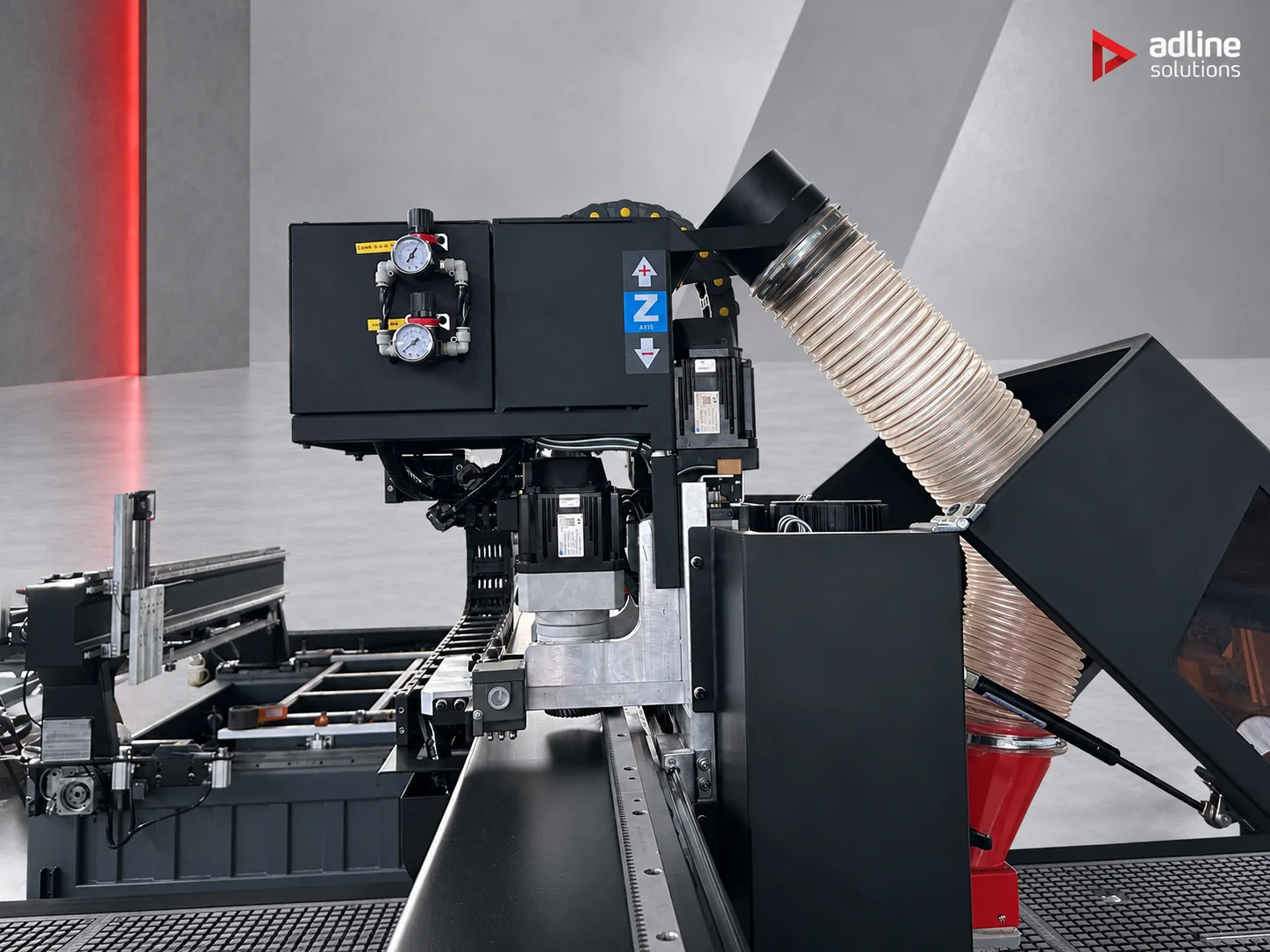

D’un magasin de 8 positions monté à l’arrière de la machine. Un palpeur automatique de mesure d’outil relève la pointe de chaque outil par rapport à la pièce, afin que les profondeurs restent constantes d’un outil à l’autre. Les outils sont tenus dans une pince ER32 sur cône ISO30, jusqu’à 16 mm de diamètre et 150 mm de longueur.

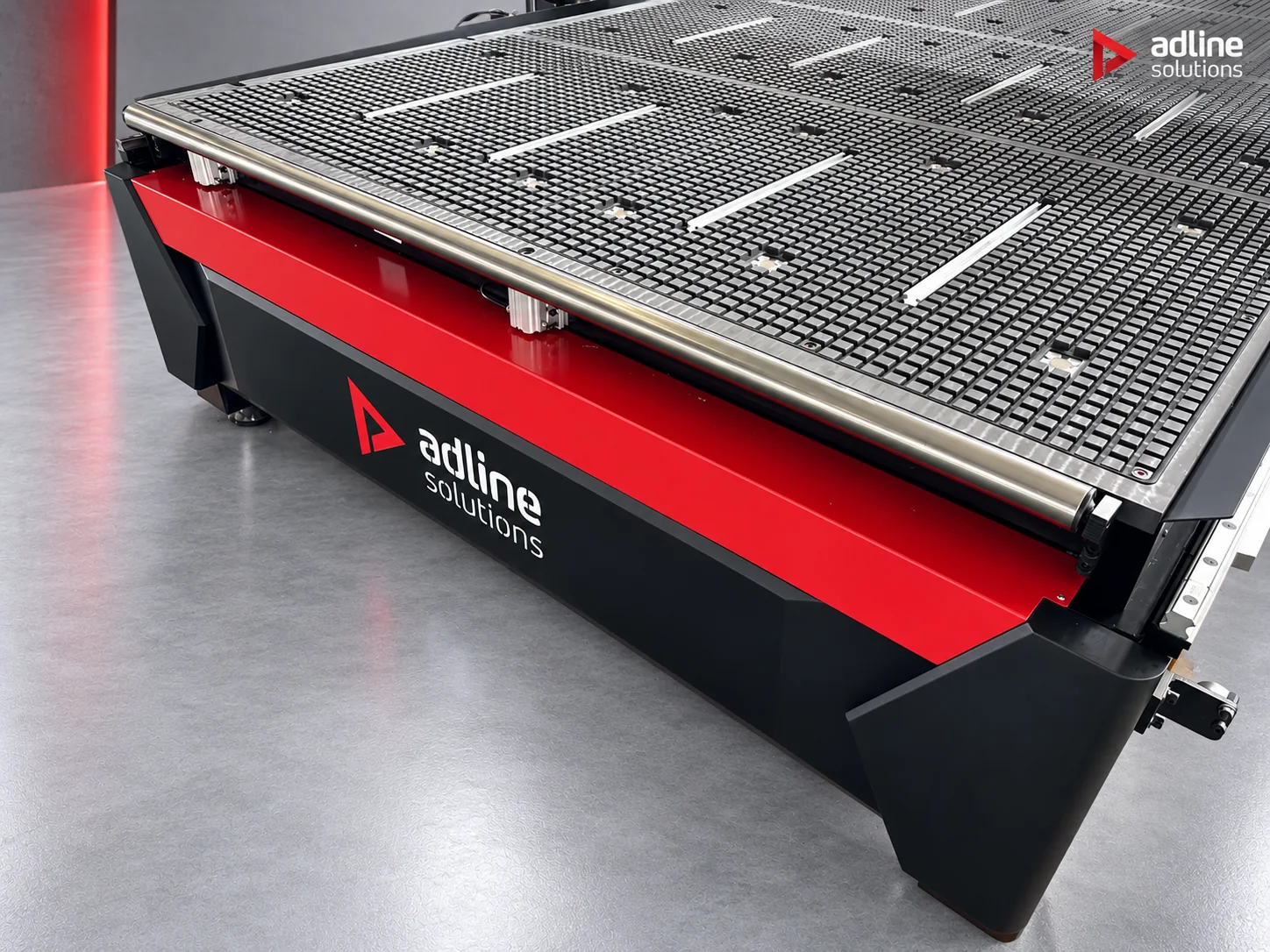

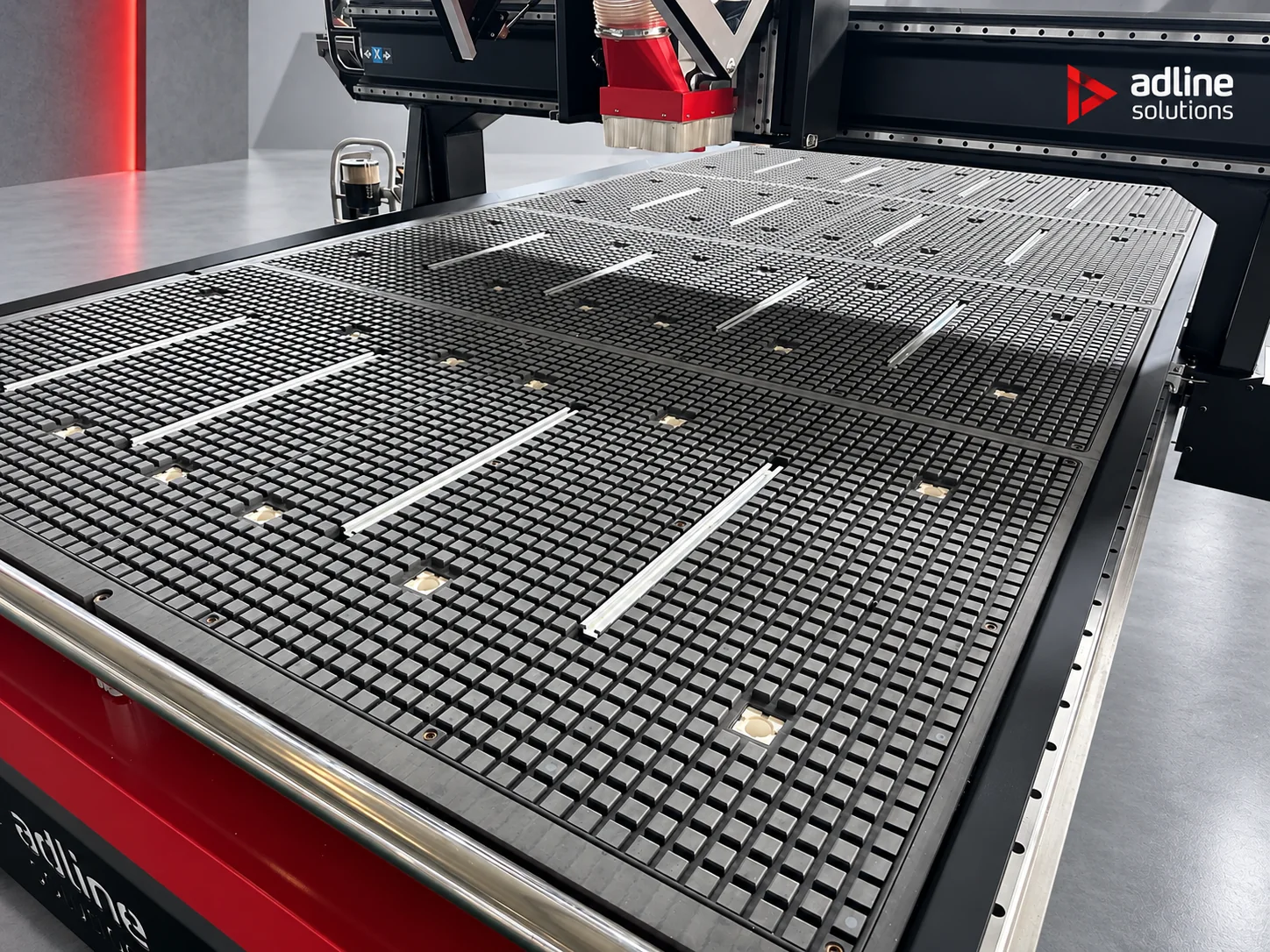

La table aspirante compte six zones sur les deux plus petits formats et huit sur les deux plus grands, ce qui concentre le maintien là où se trouve la pièce ; des rainures en T reçoivent des brides lorsque le vide ne suffit pas, et 2 + 3 pions de positionnement mettent le panneau d’équerre. Une pompe Becker à fonctionnement à sec de 5,5 kW fournit 250 m³/h, et un aspirateur double sac de 5,5 kW évacue copeaux et poussières par une buse de 150 mm.

Oui. La machine est préparée pour le chargement et le déchargement automatiques sous forme de module prêt à raccorder ; une cellule d’alimentation peut donc être ajoutée ultérieurement. L’étiquetage automatique, un rouleau presseur, un bloc de perçage et un couteau oscillant sont également disponibles en option. Consultez-nous et nous vous les chiffrerons séparément.

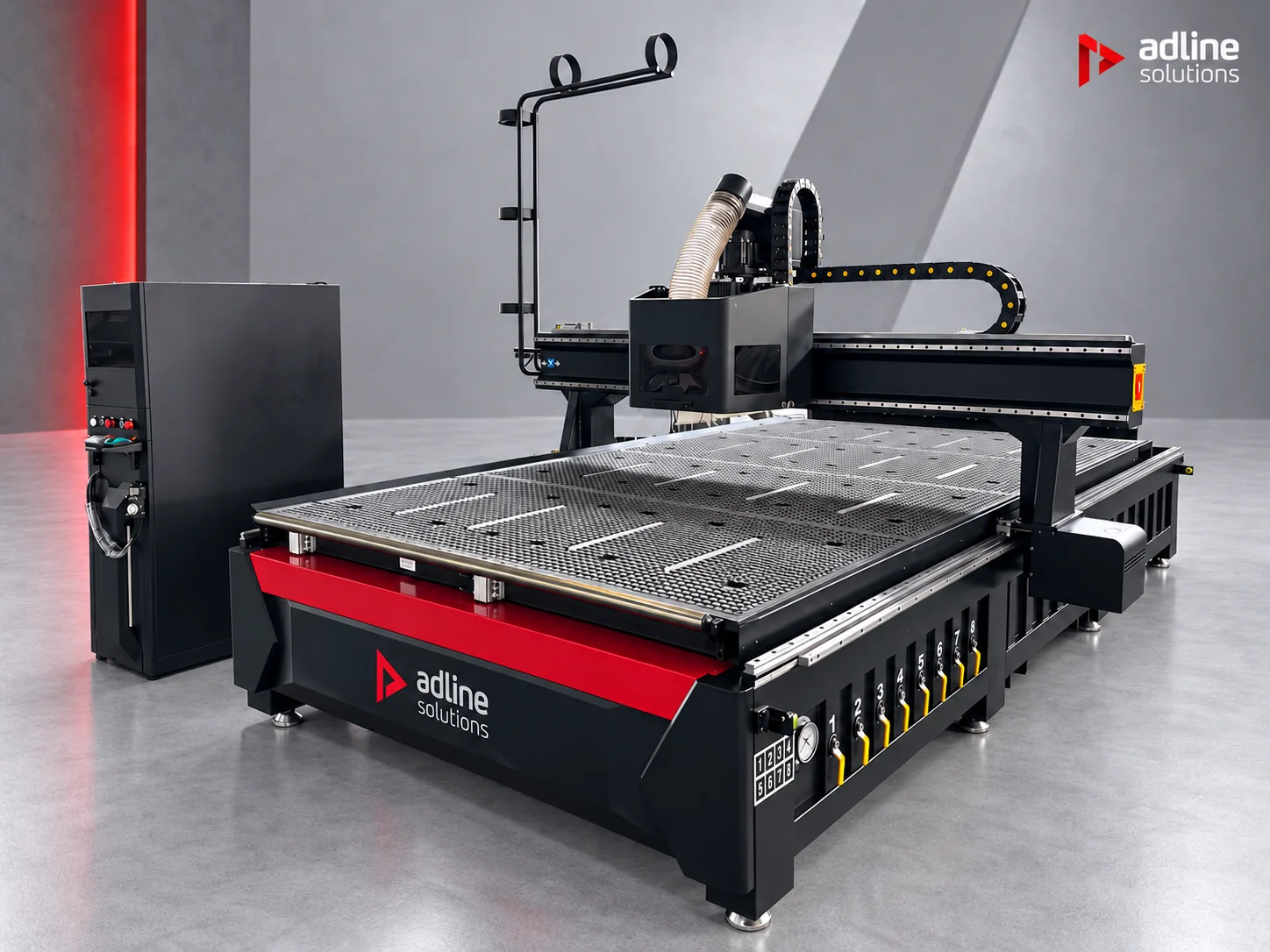

Une alimentation triphasée 380 V (220 V sur demande) pour une puissance installée totale de 26 kW : 15 kW pour la machine, 5,5 kW pour la pompe à vide et 5,5 kW pour le dépoussiéreur. De l’air comprimé à 0,6–0,8 MPa est nécessaire, et le dépoussiéreur se raccorde par une buse de 150 mm. L’armoire électrique est indépendante de la machine. Envoyez-nous le plan de votre atelier et nous vous confirmerons les exigences d’installation avec votre devis.
