F5 Series CNC Router with Automatic Tool Changer
En stock : F5-2040-12
- Quatre dimensions de table, de 1300 × 2500 mm à 2070 × 4000 mm, course Z de 200 mm
- Magasin linéaire 12 positions sous le portique, changement d’outil en 4 s
- Broche ER32 de 9 kW (12 ch) refroidie par air, cône ISO30, 24 000 tr/min
- Bâti mécanosoudé en tube d’acier de 6 mm, stabilisé par vibration
- Entraînement par crémaillère hélicoïdale et servomoteurs Leadshine, 60 m/min en rapide
- 6 ou 8 zones d’aspiration avec rainures en T ; pompe Becker 5,5 kW, 250 m³/h
Défonceuse CNC pour panneaux en quatre dimensions de table jusqu’à 2070 × 4000 mm, avec changeur d’outils 12 positions, broche ER32 de 9 kW à 24 000 tr/min et commande Syntec.
Demande de devis- Fraisage CNC
- Bois et MDF
- Acrylique
- Mobilier
- Signalétique et publicité
Configurations
| Configuration | Différences | Disponibilité |
|---|---|---|
| F5-1325-12Sur demande | Zone de travail: 1300 × 2500 × 200 mm · Zones d’aspiration: 6 · Poids net: 2000 kg · Encombrement: 3610 × 2595 × 2841 mm | Sur demande |
| F5-1530-12Sur demande | Zone de travail: 1525 × 3050 × 200 mm · Zones d’aspiration: 6 · Poids net: 2400 kg · Encombrement: 4160 × 2820 × 2841 mm | Sur demande |
| F5-2030-12Sur demande | Zone de travail: 2070 × 3050 × 200 mm · Zones d’aspiration: 8 · Poids net: 2700 kg | Sur demande |
| F5-2040-12En stock | Zone de travail: 2070 × 4000 × 200 mm · Zones d’aspiration: 8 · Poids net: 3000 kg | En stock |
À propos de cette machine
Défonceuse CNC série F5 avec changeur d’outils automatique

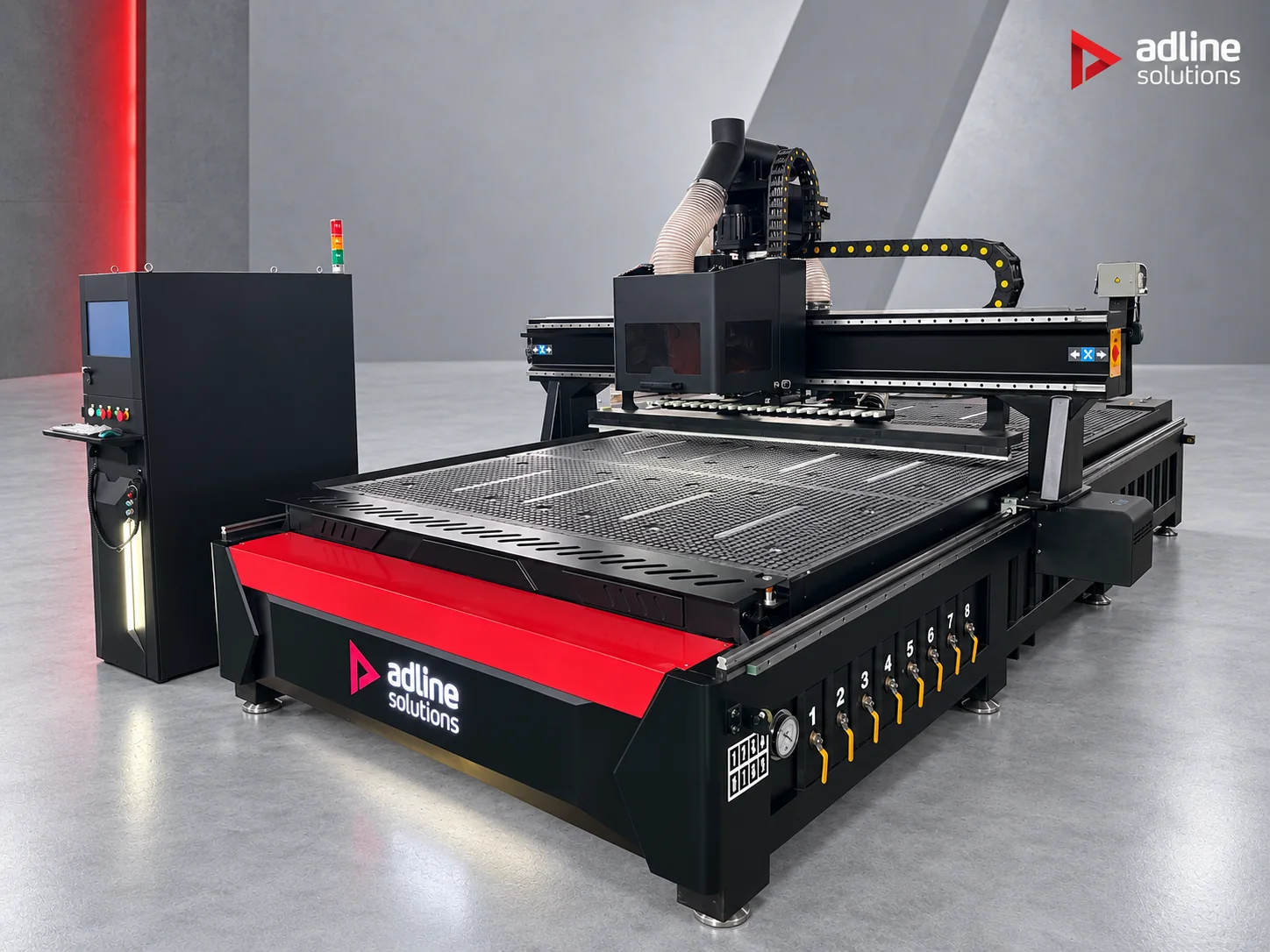

La F5 est une défonceuse CNC à portique conçue autour d’un changeur d’outils automatique, destinée aux ateliers qui découpent, percent et profilent des panneaux en un seul enchaînement plutôt qu’opération par opération. Elle est proposée en quatre dimensions de table : 1300 × 2500 mm (F5-1325), 1525 × 3050 mm (F5-1530), 2070 × 3050 mm (F5-2030) et 2070 × 4000 mm (F5-2040), chacune avec une course Z de 200 mm et un passage de 70 mm sous le portique. Un panneau entier est chargé une seule fois et la machine exécute tout le programme sans que l’opérateur ait à s’arrêter pour changer de fraise.

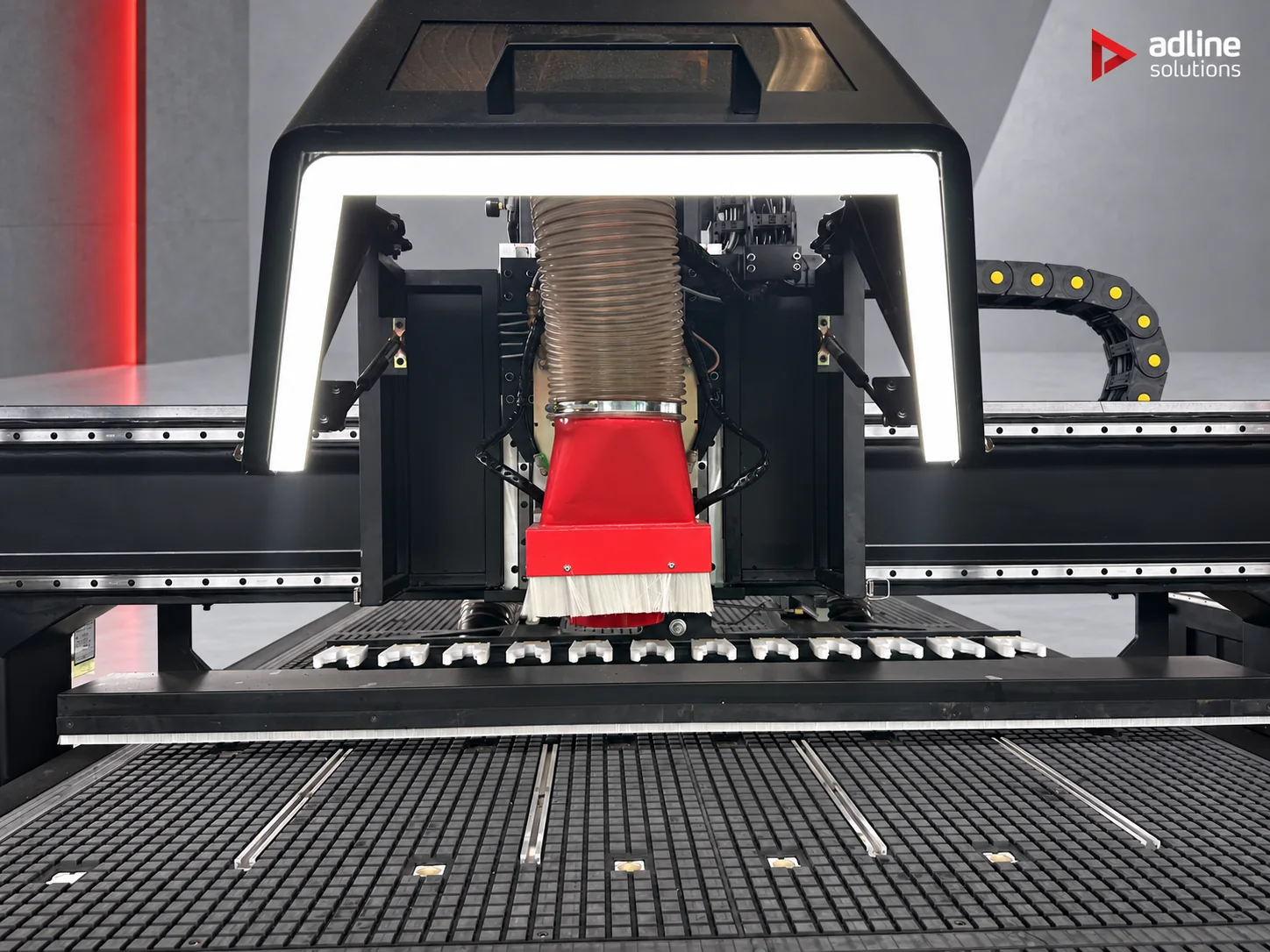

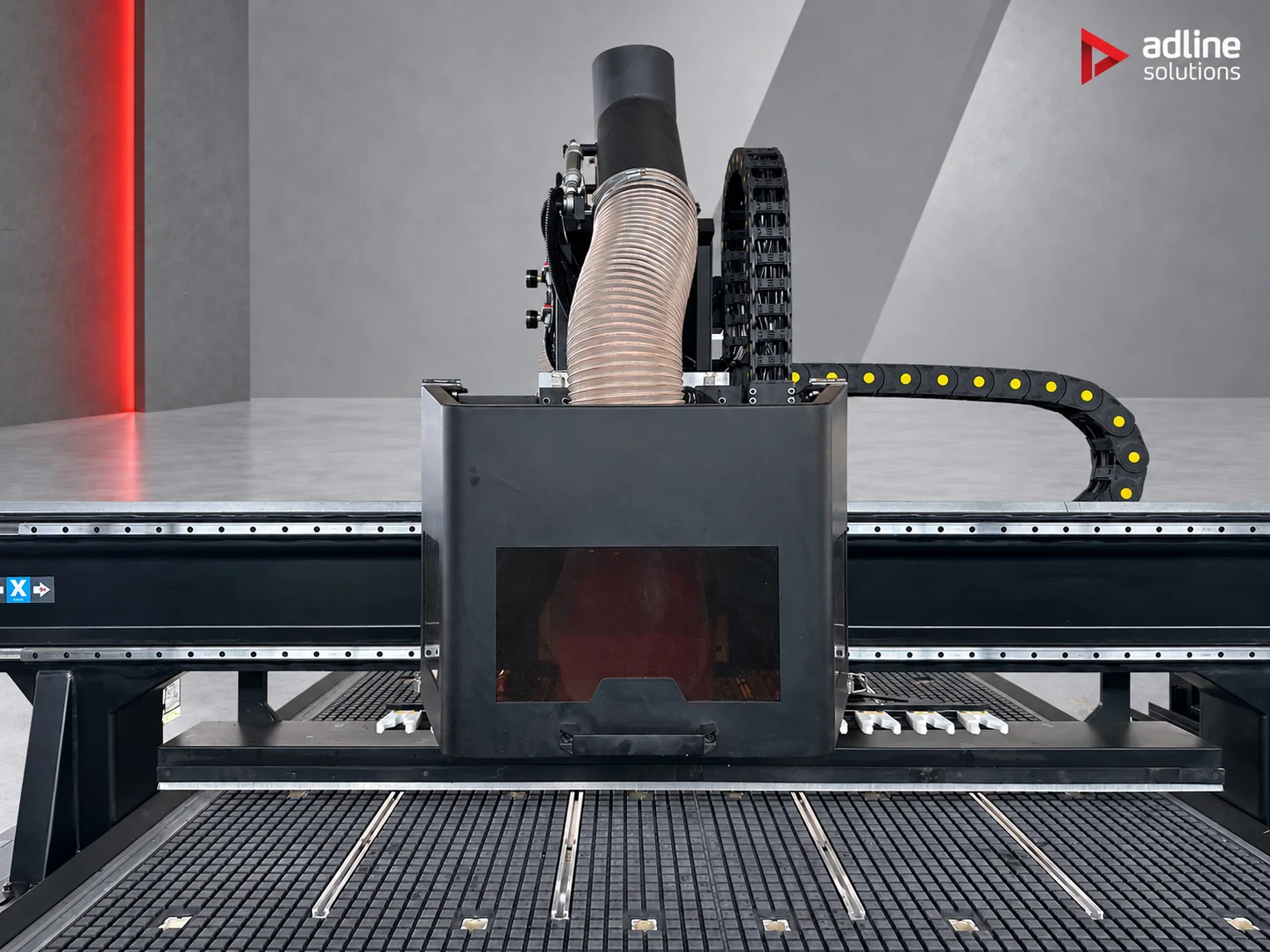

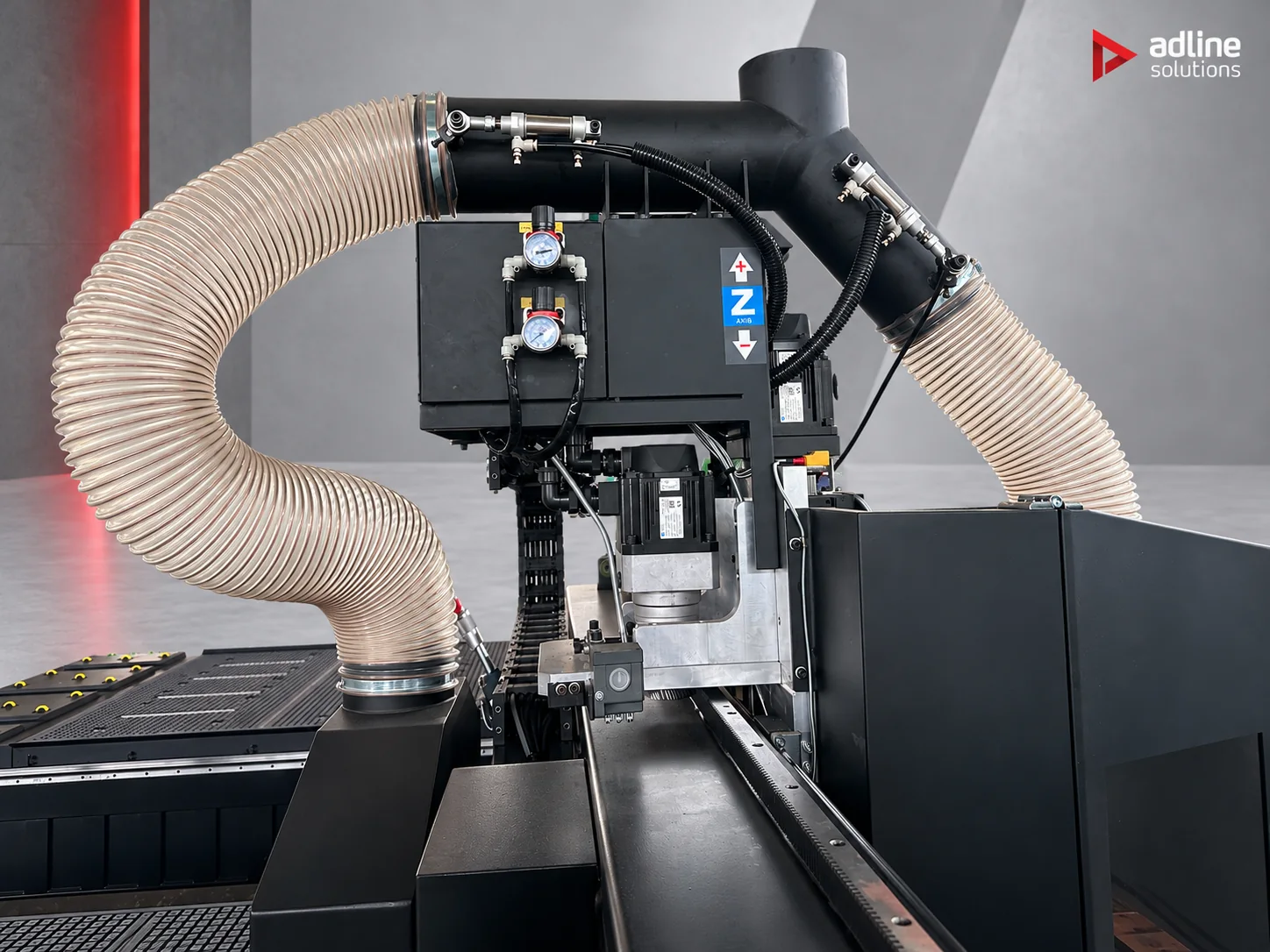

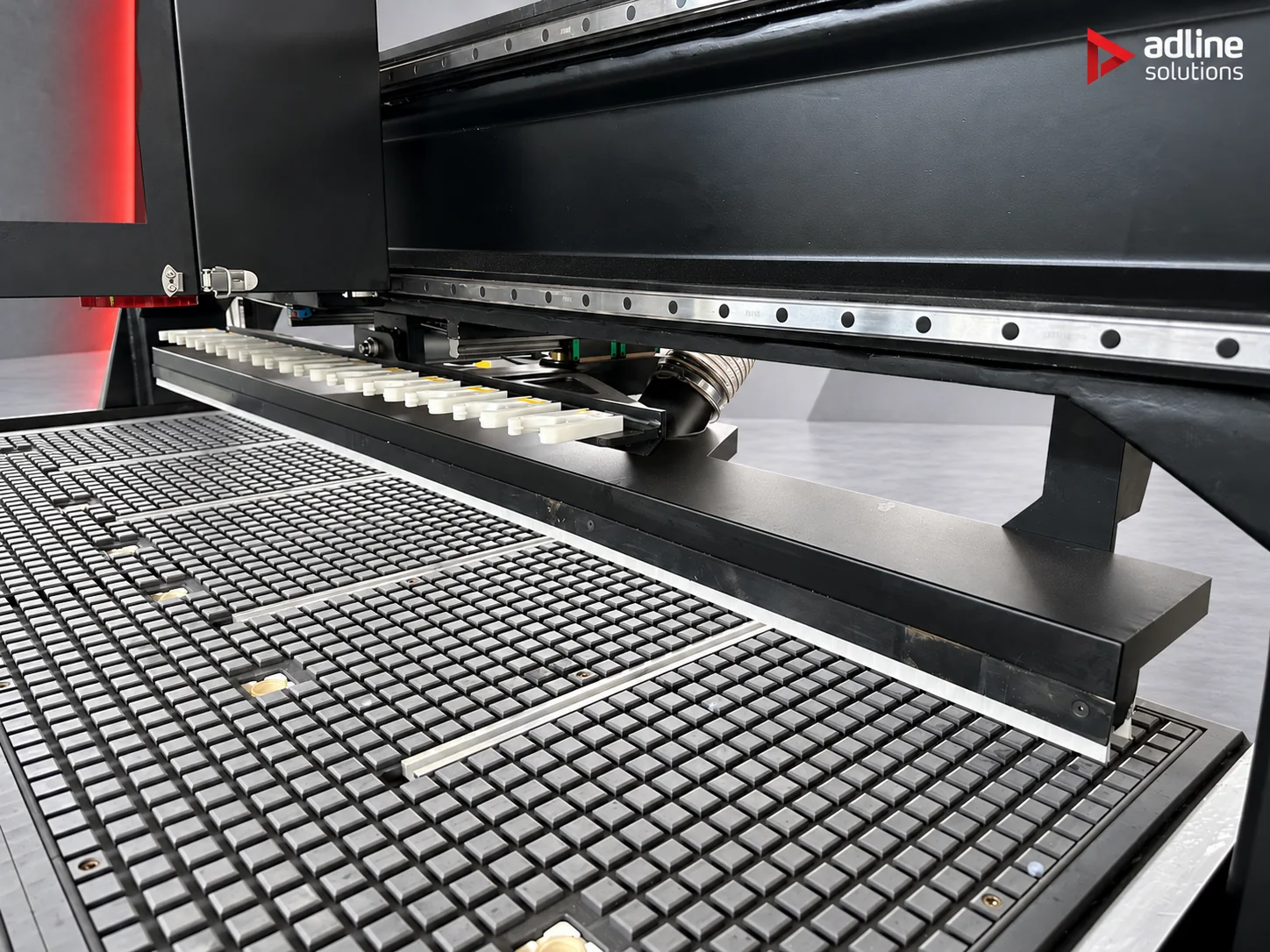

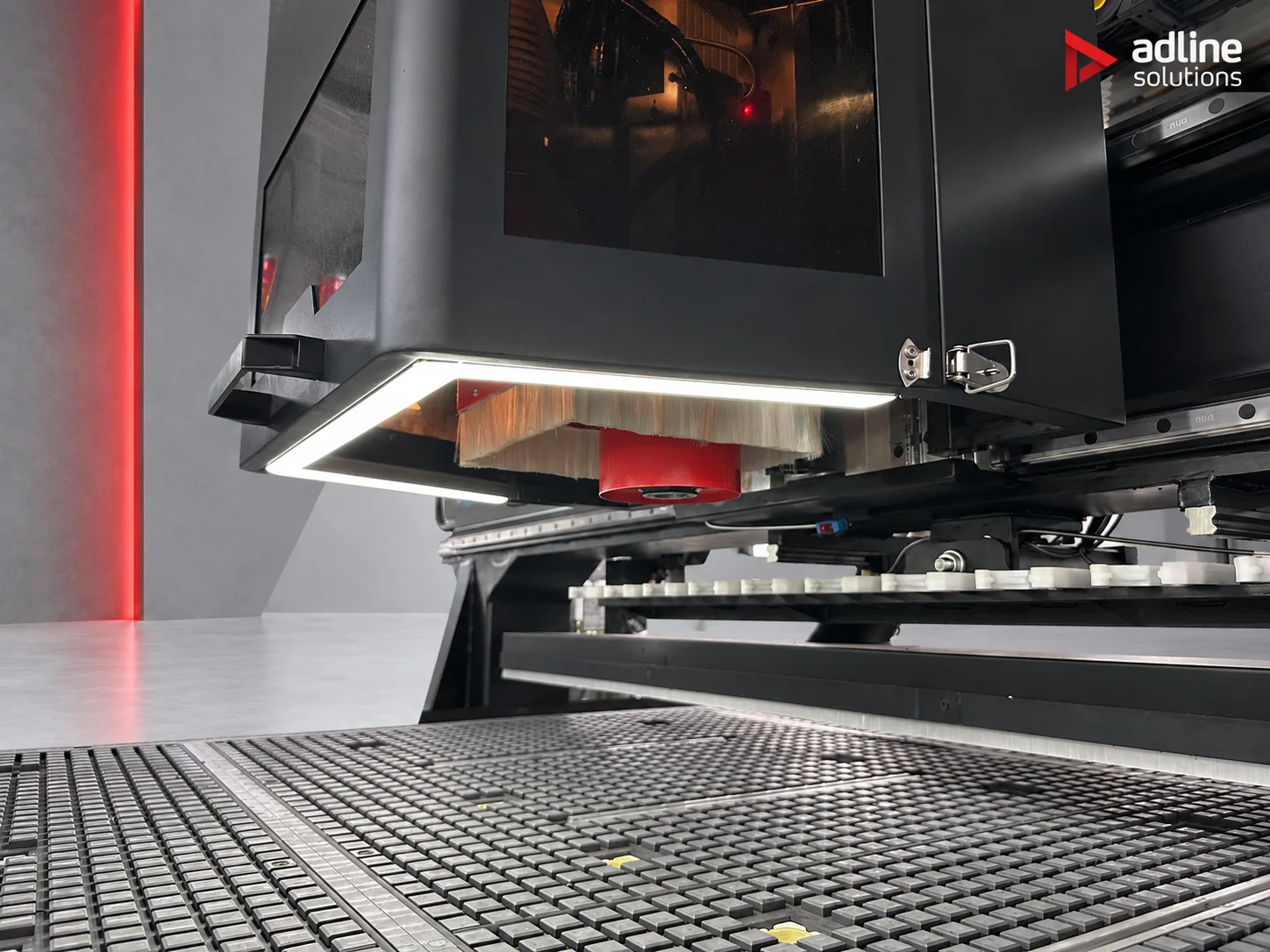

Les outils proviennent d’un magasin linéaire de 12 positions placé sous le portique, à côté de la broche, de sorte que la tête ne parcourt qu’une courte distance entre la coupe et le point de prise ; un changement prend environ 4 secondes. La broche est une électrobroche de 9 kW (12 ch) refroidie par air, tournant jusqu’à 24 000 tr/min, avec pince ER32 et cône ISO30, qui accepte des fraises jusqu’à 16 mm de diamètre et 150 mm de longueur. Un palpeur automatique de mesure d’outil relève la pointe de chaque outil par rapport à la pièce, afin que les profondeurs de perçage et de gravure restent constantes après un changement.

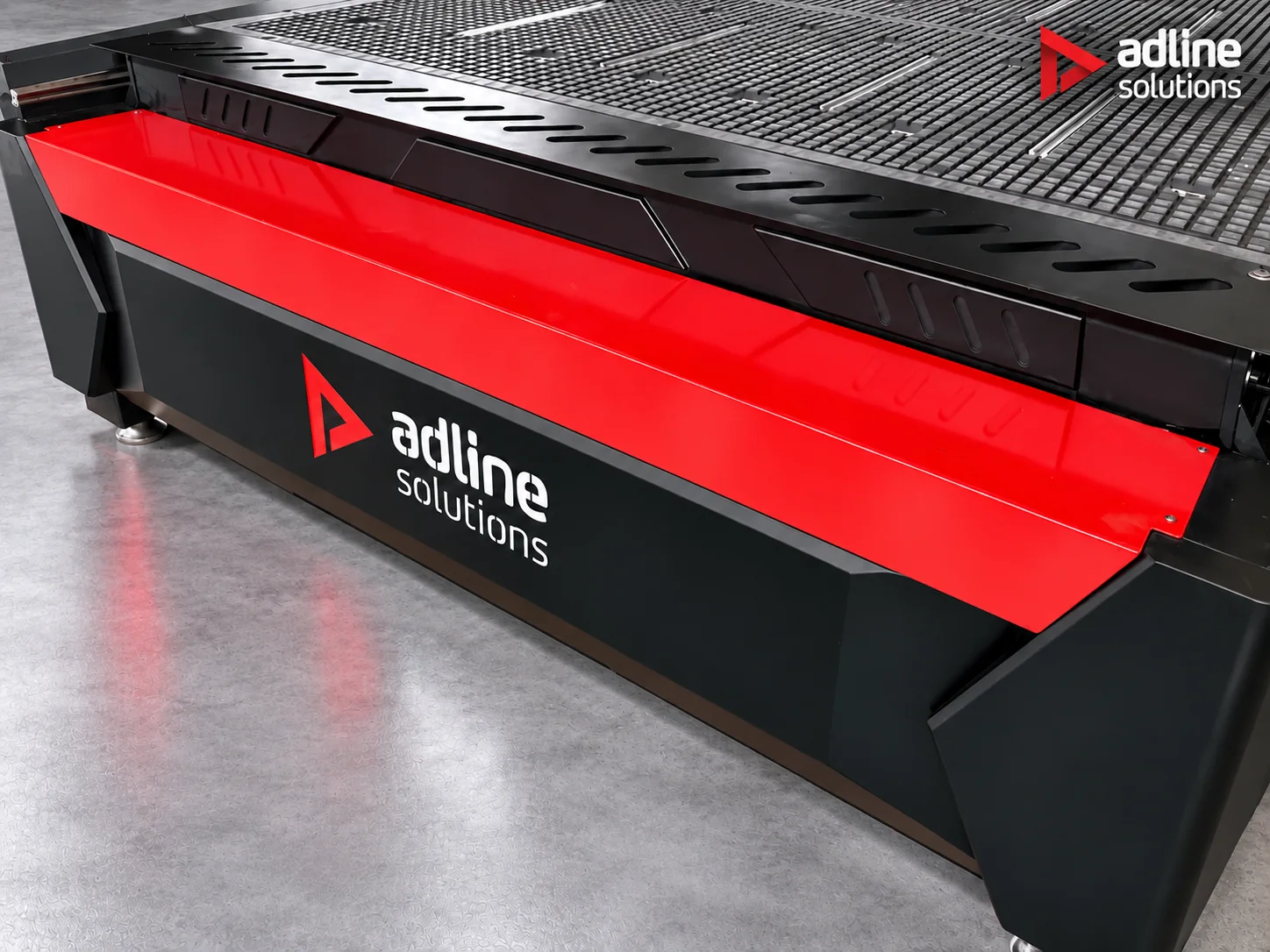

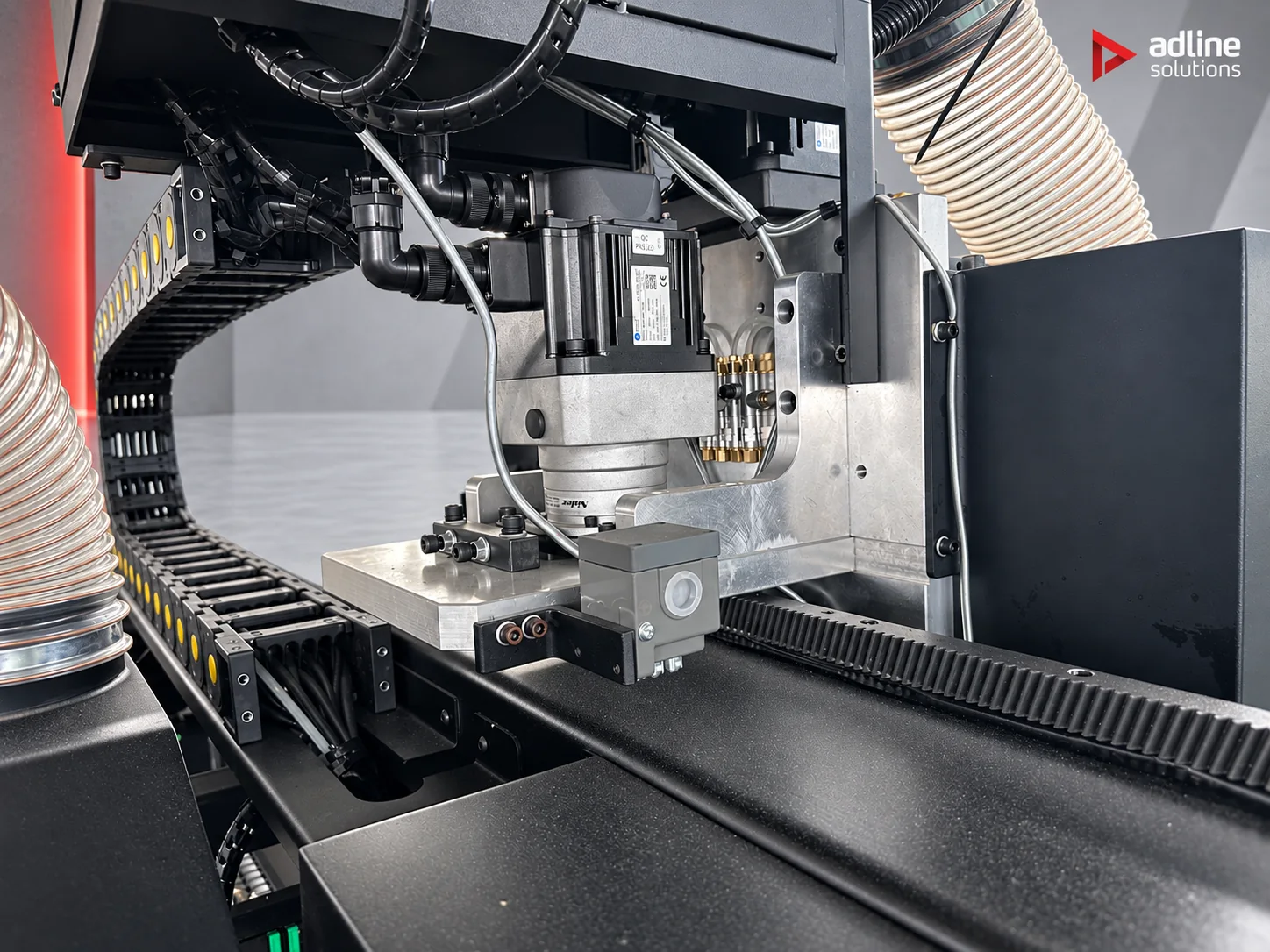

Le bâti est mécanosoudé en tube d’acier de 6 mm selon une structure porteuse de type conteneur, et le portique est réalisé en tôle d’acier pliée ; tous deux sont stabilisés par vibration pour relâcher les contraintes, puis sablés. Les axes X et Y sont entraînés par des servomoteurs Leadshine de 1500 W via des réducteurs planétaires et des crémaillères hélicoïdales de module 2, l’axe Z par une vis à billes TBI. Les guidages linéaires sont de 30 mm sur Y et de 25 mm sur X et Z, avec lubrification automatique. Les vitesses de déplacement rapide sont de 60 / 60 / 15 m/min sur X / Y / Z ; l’avance de travail va de 3 à 20 m/min selon la fraise et le matériau, avec une précision de travail de 0,05 mm et une répétabilité de 0,02 mm.
La table aspirante compte six zones sur les F5-1325 et F5-1530 et huit sur les F5-2030 et F5-2040, ce qui permet de limiter l’aspiration à la surface couverte par le panneau. Des rainures en T accueillent des brides mécaniques pour les pièces que le vide seul ne suffit pas à maintenir, et 2 + 3 pions de positionnement mettent le panneau d’équerre sur la table. Une pompe à vide Becker à fonctionnement à sec de 5,5 kW débite 250 m³/h, et un aspirateur double sac de 5,5 kW évacue copeaux et poussières par une buse de 150 mm.
La commande est assurée par une CNC Syntec 63CA avec écran de 18,5 pouces et manivelle électronique filaire. Le G-code issu du logiciel de FAO du client est chargé par USB ; la commande reprend le travail après une interruption, conserve sa position en cas de coupure de courant et fonctionne dans des limites logicielles. La machine est alimentée en triphasé 380 V (220 V sur demande) pour une puissance installée totale de 26 kW, et l’armoire électrique est indépendante. Le chargement et le déchargement automatiques, l’étiquetage automatique, un rouleau presseur, un bloc de perçage et un couteau oscillant sont disponibles en option. La F5 convient aux menuiseries, à la fabrication de mobilier et aux fabricants d’enseignes qui produisent des séries répétitives de pièces en panneaux.
Applications
- Découpe et fraisage de panneaux MDF, aggloméré, contreplaqué et HDF
- Production en série de composants de mobilier et de menuiserie
- Usinage d’acrylique, de PVC expansé, d’ACP et de panneaux composites
- Perçage, feuillurage et gravure avec référencement par palpeur
- Gravure en relief et fraisage de bois massif, de mousse et de tôle d’aluminium
- Usinage de panneaux pour la publicité et la PLV
Caractéristiques techniques

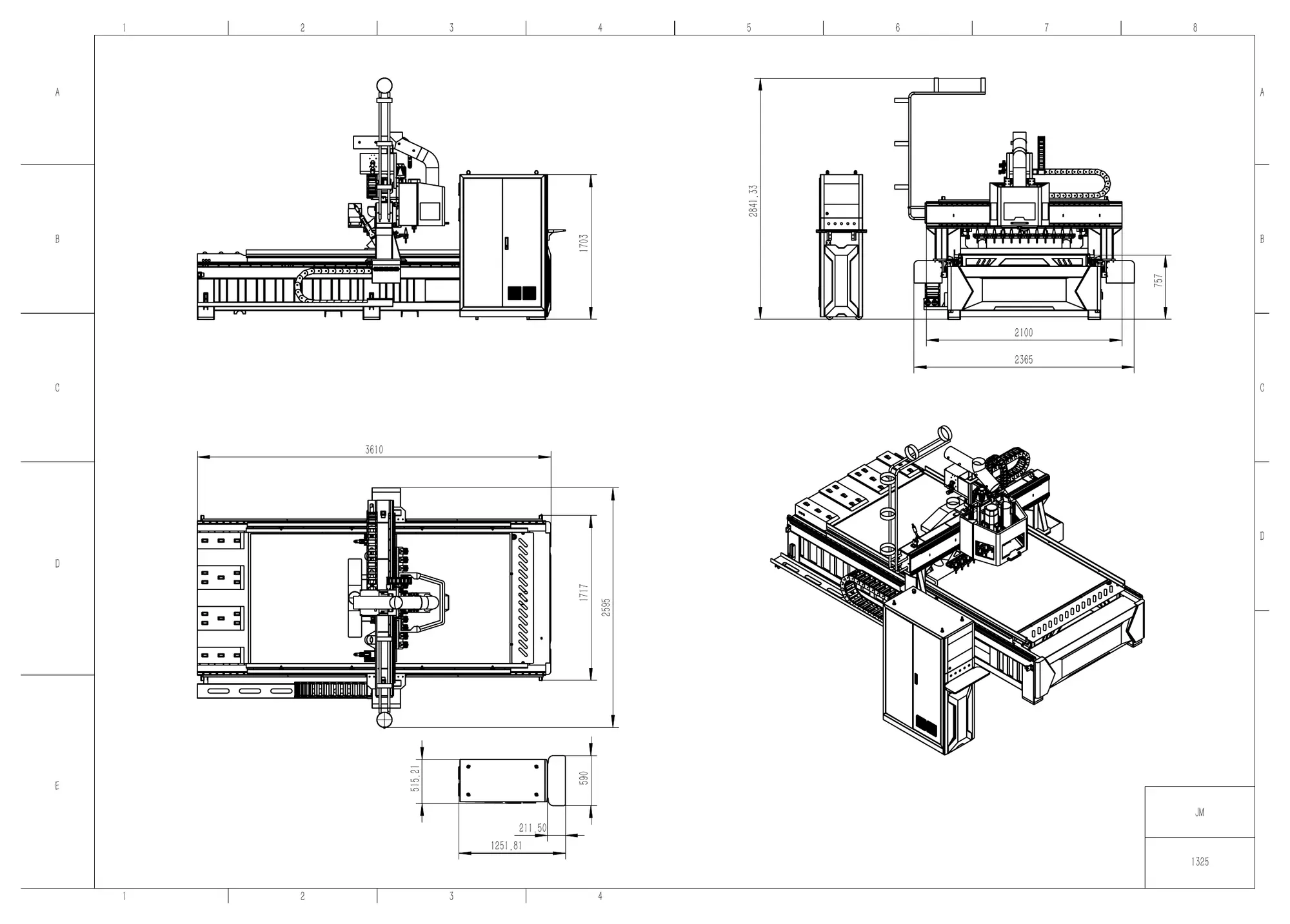

Plan coté4
Zone de travail
- Zone de travail (X × Y × Z)
- 1300 × 2500 × 200 (F5-1325), 1525 × 3050 × 200 (F5-1530), 2070 × 3050 × 200 (F5-2030), 2070 × 4000 × 200 (F5-2040) mm
- Passage sous portique
- 70 mm
- Table
- Table aspirante avec rainures en T : 6 zones (F5-1325, F5-1530), 8 zones (F5-2030, F5-2040)
- Positionnement du panneau
- 2 + 3 pions de positionnement
Outillage et têtes
- Magasin d’outils (ATC)
- Linéaire, 12 positions, sous le portique
- Temps de changement d’outil
- 4 s
- Puissance du moteur de broche
- 9 (12 ch), refroidissement par air kW
- Vitesse de broche
- 24 000 tr/min
- Porte-outil
- Pince ER32, cône ISO30
- Dimensions maximales de l’outil
- Ø 16 mm, longueur 150 mm
- Réglage de l’outil
- Palpeur automatique de mesure d’outil
Entraînement et mécanique
- Châssis
- Tube d’acier de 6 mm mécanosoudé, portique en tôle d’acier pliée ; relaxation des contraintes par vibration, sablage
- Entraînement X / Y
- Crémaillère hélicoïdale, module 2, avec réducteurs planétaires
- Entraînement Z
- Vis à billes TBI
- Guidages linéaires
- 30 mm (Y), 25 mm (X, Z)
- Servomoteurs
- Leadshine, 1500 W
- Déplacement rapide X / Y / Z
- 60 / 60 / 15 m/min
- Avance de travail
- 3–20, selon la fraise et le matériau m/min
- Précision de travail / répétabilité
- 0,05 / 0,02 mm
- Lubrification
- Automatique
- Fins de course
- Omron (Japon)
- Pompe à vide
- Becker (Allemagne), 5,5 kW, 250 m³/h, fonctionnement à sec
- Dépoussiéreur

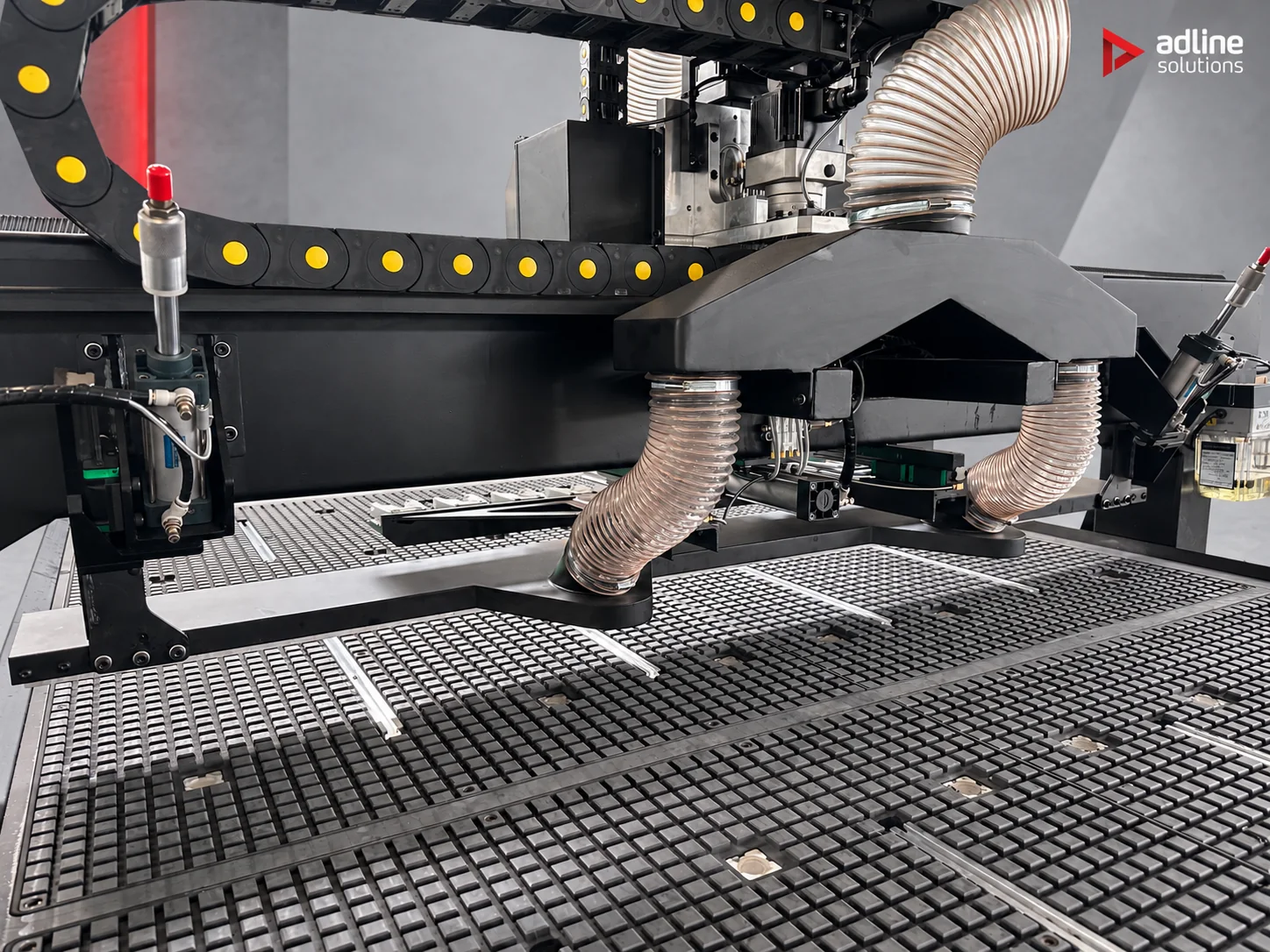

- Double sac, 5,5 kW, buse de 150 mm
Logiciel et commande
- Commande CNC
- Syntec 63CA, écran de 18,5 pouces, manivelle électronique filaire
- Chargement des programmes
- G-code par USB
- Fonctions de la commande
- Reprise après interruption, mémorisation en cas de coupure de courant, limites logicielles ; interface en anglais
Alimentation et environnement
- Alimentation électrique
- Triphasé 380 V ; triphasé 220 V sur demande
- Puissance installée totale
- 26 (machine 15, pompe à vide 5,5, dépoussiéreur 5,5) kW
- Variateur de fréquence
- Fuling, 11 kW
- Composants électriques
- Schneider (France)
- Armoire électrique
- Indépendante, séparée de la machine
- Air comprimé
- 0,6–0,8 MPa, tuyau de 8 mm
- Température de fonctionnement
- 0–40 °C
- Niveau sonore en fonctionnement
- 82–90 dB
Dimensions et poids
- Poids net
- 2000 (F5-1325), 2400 (F5-1530), 2700 (F5-2030), 3000 (F5-2040) kg
- Encombrement (L × l × H)
- 3610 × 2595 × 2841 (F5-1325), 4160 × 2820 × 2841 (F5-1530) mm
Caractéristiques
- Équipements en option
- Chargement et déchargement automatiques, étiquetage automatique, rouleau presseur, bloc de perçage, couteau oscillant
Les caractéristiques, images et descriptions sont fournies à titre indicatif et peuvent être modifiées sans préavis. Les configurations, les performances et les éléments fournis peuvent varier selon le lot de production et le marché. Font foi les caractéristiques, l’étendue de la fourniture et les conditions figurant dans le devis écrit que nous établissons pour votre commande.
Applications
Recommandé pour
Défonceuse CNC pour panneaux en quatre dimensions de table jusqu’à 2070 × 4000 mm, avec changeur d’outils 12 positions, broche ER32 de 9 kW à 24 000 tr/min et commande Syntec.
Questions fréquentes
À quoi sert la défonceuse F5 avec changeur d’outils ?
La découpe, le perçage et le profilage de panneaux en séquence : MDF, aggloméré et HDF pour les composants de mobilier et de menuiserie, ainsi que le travail de panneaux pour la publicité et la PLV. Un panneau entier est chargé une seule fois et la machine exécute tout le programme en changeant elle-même les fraises ; elle convient aux menuiseries, aux fabricants de meubles et aux enseignistes produisant des séries répétées de pièces en panneau.
Quelles dimensions de table sont disponibles, et en quoi diffèrent-elles ?
La F5 est proposée en quatre dimensions de table : 1300 × 2500 mm (F5-1325), 1525 × 3050 mm (F5-1530), 2070 × 3050 mm (F5-2030) et 2070 × 4000 mm (F5-2040), toutes avec une course Z de 200 mm. La broche, le changeur d’outils 12 positions, l’entraînement et la commande sont identiques sur les quatre ; la table aspirante compte six zones sur les deux plus petits formats et huit sur les deux plus grands. Le choix se fait d’après le plus grand panneau que vous usinez ; envoyez-nous vos formats de panneaux et nous vous confirmerons la table adaptée.
Comment fonctionne le changeur d’outils ?
Un magasin linéaire de 12 positions est placé sous le portique, à côté de la broche, de sorte que la tête ne parcourt qu’une courte distance entre la coupe et le point de prise ; un changement prend environ 4 secondes. Après chaque changement, un palpeur automatique de mesure d’outil relève la pointe de l’outil par rapport à la pièce, ce qui maintient des profondeurs de perçage et de gravure constantes d’un outil à l’autre.
Quelle broche possède-t-elle ?
Une électrobroche de 9 kW (12 ch) refroidie par air, tournant jusqu’à 24 000 tr/min, avec pince ER32 et cône ISO30, pour des fraises jusqu’à 16 mm de diamètre et 150 mm de longueur. Elle accepte aussi bien des fraises d’ébauche que de petits outils de gravure depuis le même magasin 12 positions, si bien qu’un seul programme peut découper, percer et graver un panneau sans changement d’outil manuel.
Comment les pièces sont-elles maintenues sur la table ?
La table aspirante compte six zones sur les F5-1325 et F5-1530 et huit sur les F5-2030 et F5-2040, ce qui permet de limiter l’aspiration à la surface couverte par le panneau. Des rainures en T accueillent des brides mécaniques pour les pièces que le vide seul ne suffit pas à maintenir, et 2 + 3 pions de positionnement mettent le panneau d’équerre sur la table. Le vide est fourni par une pompe Becker à fonctionnement à sec de 5,5 kW débitant 250 m³/h.
De quoi la machine a-t-elle besoin sur site ?
Une alimentation triphasée 380 V (220 V sur demande) pour une puissance installée totale de 26 kW : 15 kW pour la machine, 5,5 kW pour la pompe à vide et 5,5 kW pour le dépoussiéreur. De l’air comprimé à 0,6–0,8 MPa est nécessaire pour le changeur d’outils, et l’aspirateur double sac de 5,5 kW se raccorde par une buse de 150 mm. L’armoire électrique est indépendante de la machine. Envoyez-nous le plan de votre atelier et nous vous confirmerons les exigences d’installation avec votre devis.
Peut-elle être davantage automatisée ?
Oui. La machine est préparée pour le chargement et le déchargement automatiques ; une cellule d’alimentation et d’empilage peut donc être ajoutée comme unité prête à raccorder. L’étiquetage automatique, un rouleau presseur, un bloc de perçage et un couteau oscillant sont également disponibles en option. La commande est une CNC Syntec 63CA avec écran de 18,5 pouces.
Quelles sont sa vitesse et sa précision ?
La vitesse de déplacement rapide est de 60 m/min sur X et Y et de 15 m/min sur Z. L’avance de travail dépend de la fraise et du matériau et se situe normalement entre 3 et 20 m/min. Les axes X et Y se déplacent sur des crémaillères hélicoïdales de module 2 avec servomoteurs Leadshine, l’axe Z sur une vis à billes TBI, pour une précision de travail de 0,05 mm et une répétabilité de 0,02 mm.
