AEON R7G12 Octopus Duo 3-in-1 rotary
En stock
- Rodillos, mandril y contrapunto en una sola unidad
- Mandril de Ø2 a Ø100 mm, expansión interior hasta Ø100 mm
- Cuerpos cónicos e irregulares con hasta 50 mm de variación de diámetro
- Esferas de 20 a 120 mm
- Conexión plug-and-play a AEON Mira y Nova
Rotativo combinado de rodillos, mandril y contrapunto para objetos cilíndricos, cónicos, esféricos e irregulares, plug-and-play.
Solicite un presupuesto- Vidrio
- Madera y MDF
- Cuero
- Acrílico
Sobre este accesorio

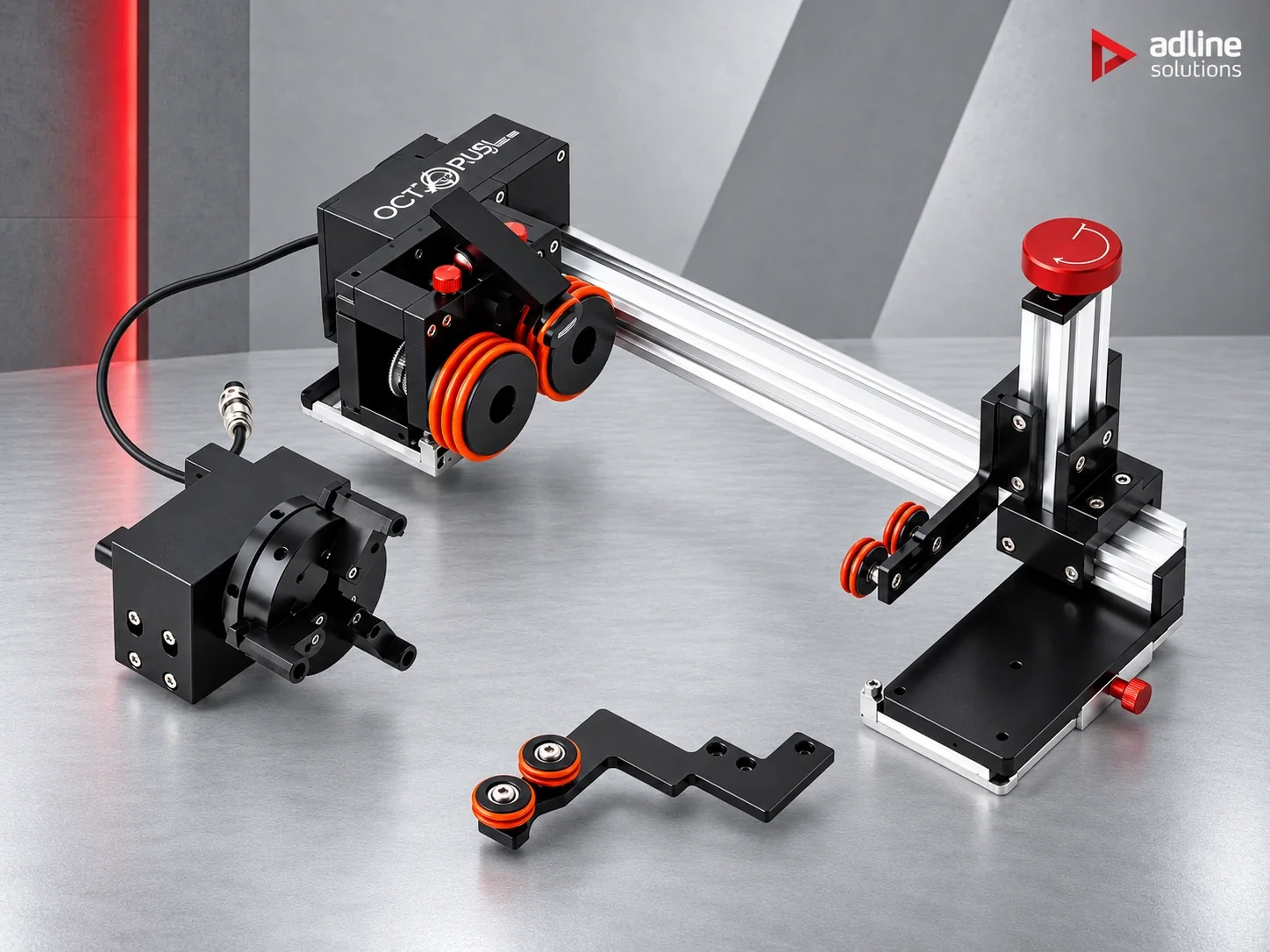

AEON Octopus Duo – rotativo 3 en 1
El Octopus Duo combina tres dispositivos rotativos en una sola unidad: rodillos, un mandril y un contrapunto. Se conecta en modo plug-and-play a las máquinas AEON Mira y Nova y cubre casi cualquier pieza redonda o irregular que llegue a un taller.
Qué sujeta
El mandril sujeta por el exterior de Ø2 a Ø100 mm y se expande por el interior de Ø13 a Ø100 mm; las mordazas extendidas admiten Ø2–50 mm. Los rodillos soportan piezas de hasta Ø100 mm y 565 mm de largo, con una altura de pieza de hasta 150 mm y una tolerancia de variación de diámetro de hasta 50 mm, lo que permite grabar cuerpos cónicos e irregulares. Con la misma unidad se graban esferas de entre 20 y 120 mm.
En uso
Rotación de 180° y 360°, tornillo de banco de aluminio antideslizante y velocidades de grabado de hasta 400 mm/s.
Compatibilidad
El R7G12 Octopus Duo es compatible con las series Mira y Nova.
Especificaciones técnicas
Capacidad
- Mandril, sujeción exterior
- Ø2–100 mm
- Mandril, expansión interior
- Ø13–100 mm
- Garras extendidas
- Ø2–50 mm
- Rodillos, diámetro máx.
- Ø100 mm
- Rodillos, longitud máx.
- 565 mm
- Altura máx. de la pieza
- 150 mm
- Tolerancia de variación del diámetro
- Hasta 50 mm
- Esferas
- 20–120 mm
Mecánica
- Rotación
- 180° y 360°
- Tornillo de banco
- Aluminio antideslizante
- Velocidad de grabado
- Hasta 400 mm/s
Compatibilidad
- Conexión
- Plug and play, AEON Mira y Nova
Las especificaciones, imágenes y descripciones se facilitan a título orientativo y pueden cambiar sin previo aviso. Las configuraciones, los datos de rendimiento y los elementos suministrados pueden variar según el lote de producción y el mercado. La especificación, el alcance del suministro y las condiciones vinculantes son los que figuran en el presupuesto escrito que emitimos para su pedido.
Detalles de aplicación
Recomendada para
Grabado de objetos cilíndricos, cónicos, esféricos e irregulares en máquinas AEON Mira y Nova.
Serie
Accessories
Preguntas frecuentes
¿Qué significa 3 en 1?
Tres dispositivos rotativos en una sola unidad: rodillos, un plato de garras y un contrapunto. Entre los tres cubren objetos cilíndricos, cónicos, esféricos e irregulares, de modo que no tiene que cambiar de rotativo cuando el trabajo pasa de vasos rectos a piezas con pie o cónicas.
¿Con qué máquinas es compatible?
Con las máquinas AEON de la Serie Mira y de la Serie Nova. Se conecta plug and play a ambas, y la misma unidad cubre trabajos con rodillos, mandril y contrapunto en cualquiera de las dos. Si trabaja con otra máquina, envíenos el modelo y le indicaremos qué rotativo utilizar en su lugar.
¿Qué tamaños puede sujetar el plato?
Por el exterior sujeta de Ø2 a Ø100 mm, y por el interior se expande de Ø13 a Ø100 mm, lo que permite sujetar una pieza desde el interior de una abertura. Las garras extendidas admiten de Ø2 a Ø50 mm. La mordaza es de aluminio antideslizante.
¿Puede grabar piezas cónicas, irregulares o esféricas?
Sí. Los rodillos admiten piezas de hasta Ø100 mm y 565 mm de longitud, con una altura de pieza de hasta 150 mm y una tolerancia de variación de diámetro de hasta 50 mm, lo que le permite grabar cuerpos cónicos e irregulares. Con la misma unidad se graban esferas de 20 a 120 mm.
¿Cómo funciona en el uso?
Gira 180° o 360° y graba a velocidades de hasta 400 mm/s. Envíenos ejemplos de lo que graba y le aconsejaremos qué método de sujeción es adecuado para cada uno.
