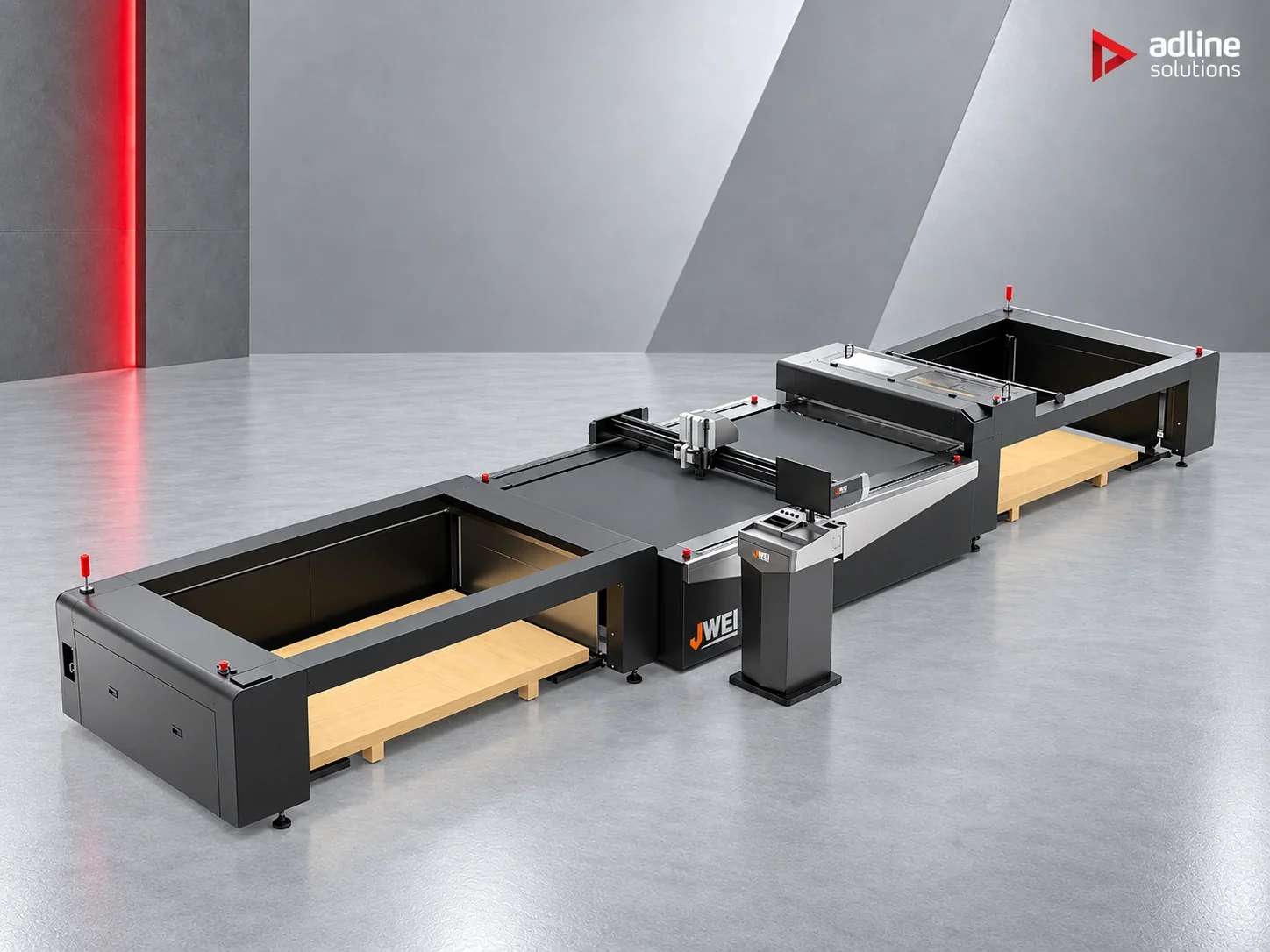

Jwei SG1625 Autoline Automatic Cutting Line
Bajo pedido
- Auto Loader y Auto Stacker para un funcionamiento continuo y sin supervisión
- Dos modos: precisión, con hendido en el reverso de la impresión, y rápido
- Las cámaras CCD y trasera leen los códigos QR y las marcas de registro para abrir el archivo de corte
- Velocidad de corte de hasta 2000 mm/s, repetibilidad inferior a 0,05 mm
- Respuesta del control de movimiento de 0,00015 s con engranajes helicoidales sin juego
- Control de acceso por NFC, ajuste automático de la herramienta y cambio automático de fresa
Mesa de corte SG1625 con cargador y apilador automáticos para un funcionamiento sin supervisión: una línea de 11,15 m que corta a 2000 mm/s en una mesa de 1600 x 2500 mm.
Solicite un presupuesto¿Qué tamaño, herramientas y alimentación? Lea la guía- Rotulación y publicidad
- Embalaje
- Papel
- Textiles
- Cuero
Sobre esta máquina
Jwei SG1625 Autoline – línea de corte automática
La SG1625 Autoline es la mesa de corte SG1625 equipada con un sistema de carga automática (Auto Loader) y un sistema de recogida automática (Auto Stacker), de modo que la línea funciona de forma continua sin un operario en la máquina. El material se apila sobre un palé en el cargador, una cámara lee las marcas de registro y los códigos QR y abre el archivo de corte correspondiente, y las piezas terminadas pasan al apilador.
La línea trabaja en dos modos. En el modo de precisión, la hoja se coloca con la cara impresa hacia abajo sobre el transportador y una cámara situada debajo lee los códigos, de modo que el hendido se realiza en el reverso de la impresión, lo que da un pliegue más limpio. En el modo rápido, la hoja se coloca boca arriba y la cámara CCD inicia el proceso automáticamente. En ambos modos, el cargador prepara la hoja siguiente mientras se corta la actual, de modo que la mesa no queda a la espera.
La velocidad de corte alcanza 2000 mm/s en un área útil de 1600 × 2500 mm, con una repetibilidad inferior a 0,05 mm y un espesor de material de hasta 50 mm. El control de movimiento se actualiza en 0,00015 s y funciona con un controlador de bus con un servosistema avanzado, guías lineales importadas, husillos de avance y engranajes helicoidales sin juego; el material se sujeta por aspiración de vacío. Los trabajos llegan por un puerto Ethernet en formato compatible con HP-GL.
El acceso del operario se controla por NFC, la herramienta se ajusta automáticamente y la fresa se cambia automáticamente, y la línea funciona a 64 dB. La línea completa tiene una potencia de 21,3 kVA con alimentación de 380 V ±10 %, mide 2570 × 11.150 × 1415 mm y pesa 4240 kg. Se adapta a productores de embalajes y expositores con trabajos repetitivos, en los que la ventaja procede del funcionamiento continuo y sin supervisión más que del propio corte.
Aplicaciones
- Producción continua y sin supervisión de embalajes y expositores de cartón
- Tiradas repetitivas con cambio automático de archivo mediante código QR
- Corte de contorno según marcas de registro con cámara CCD o trasera
- Flujos integrados: carga, escaneado, corte y descarga
Especificaciones técnicas
Rendimiento
- Velocidad máxima
- 2000 mm/s
- Precisión de repetición
- < 0,05 mm
- Respuesta del control de movimiento
- 0,00015 s
Área de trabajo
- Área de corte útil
- 1600 × 2500 mm
- Grosor de corte máximo
- 50, según el material y la herramienta mm
Características
- Altura máxima de carga, palé incluido
- 650 mm
- Grosor máximo por hoja
- 4 mm
- Peso máximo de alimentación por hoja
- 1 kg
- Tamaño máximo de carga y descarga
- 1600 × 2500 mm
- Tamaño mínimo de carga y descarga
- 297 × 420 mm
Herramientas y cabezales
- Cabezal
- Orificios de fijación multiherramienta, soportes de inserción rápida, plug and play
- Herramientas suministradas
- Cuchilla oscilante eléctrica, cuchilla de arrastre, cuchilla rotativa, módulo de fresado, rotulador de trazado
- Cambio de herramienta
- Reglaje automático de herramienta y cambio automático de fresa; módulo ATC opcional
Accionamiento y mecánica
- Sistema de accionamiento
- Controlador por bus, sistema servo avanzado, guía lineal de importación, husillos, engranajes helicoidales rectificados sin holgura
- Sujeción del material
- Sujeción por vacío, aspiración en seis zonas
- Mesa
- Panel de aluminio en nido de abeja de tipo aeroespacial con superficie de fieltro
- Nivel de ruido
- 64 dB
Software y control
- Sistema de control
- Controlador por bus EtherCAT serie M7
- Reconocimiento de trabajos
- Registro por visión CCD con clasificación de trabajos mediante código QR
- Formato de instrucciones
- Compatible con HP-GL
- Transmisión de datos
- Puerto Ethernet
Alimentación eléctrica y entorno
- Capacidad nominal
- 21,3 kVA
- Alimentación eléctrica
- 380 V +/- 10 %
Seguridad y certificación
- Sistemas de protección
- Barrera de infrarrojos interna
- Control de acceso
- Control de acceso del operario mediante NFC
Dimensiones y peso
- Dimensiones de la línea
- 2570 × 11.150 × 1415 mm
- Peso total
- 4240 kg
Las especificaciones, imágenes y descripciones se facilitan a título orientativo y pueden cambiar sin previo aviso. Las configuraciones, los datos de rendimiento y los elementos suministrados pueden variar según el lote de producción y el mercado. La especificación, el alcance del suministro y las condiciones vinculantes son los que figuran en el presupuesto escrito que emitimos para su pedido.
Detalles de aplicación
Recomendada para
Mesa de corte SG1625 con cargador y apilador automáticos para un funcionamiento sin supervisión, con corte a 2000 mm/s en una mesa de 1600 × 2500 mm.
Serie
Jwei
Preguntas frecuentes
¿Qué es la Autoline?
Es la mesa de corte SG1625 con un Auto Loader y un Auto Stacker, de modo que la línea trabaja de forma continua sin un operario en la máquina. Las hojas se apilan en un palé, una cámara lee las marcas de registro y los códigos QR y abre el archivo de corte correspondiente, y las piezas terminadas pasan al apilador. La mesa es de 1600 × 2500 mm y corta a hasta 2000 mm/s con una repetibilidad inferior a 0,05 mm.
¿Cuál es la diferencia entre el modo de precisión y el modo rápido?
El modo de precisión coloca la hoja con la cara impresa hacia abajo y una cámara situada debajo lee los códigos, de modo que el hendido se realiza en el reverso de la impresión para obtener un pliegue más limpio. El modo rápido trabaja con la hoja boca arriba y la cámara CCD inicia el proceso automáticamente. En ambos, el cargador prepara la siguiente hoja mientras se corta la actual.
¿Qué hojas puede manejar el cargador?
Hojas desde 297 × 420 mm hasta 1600 × 2500 mm, de hasta 4 mm de espesor y 1 kg cada una, desde una pila de hasta 650 mm de altura incluido el palé. La mesa en sí corta hasta 50 mm según el material y la herramienta, pero la alimentación automática está limitada a los valores de 4 mm y 1 kg. Envíenos la especificación de sus hojas y la comprobaremos.
¿Qué necesita la línea en sus instalaciones?
Una alimentación de 380 V ±10 % con una capacidad nominal de 21,3 kVA, y superficie para una línea de 2570 × 11.150 × 1415 mm con un peso total de 4240 kg. El ruido en funcionamiento es de 64 dB. Prevea acceso para palés tanto en el extremo de carga como en el de apilado.
¿Qué herramientas utiliza y cómo se ajustan?
El cabezal admite varias herramientas en portaherramientas de inserción rápida plug-and-play. Se suministran una cuchilla oscilante eléctrica, una cuchilla de arrastre, una cuchilla rotativa, un módulo de fresado y un bolígrafo de trazado. El reglaje de herramientas y el cambio de fresa son automáticos, con un módulo ATC opcional. El material se sujeta por vacío en seis zonas de aspiración sobre una mesa de nido de abeja de aluminio.
¿Cómo se envían y se controlan los trabajos?
Los trabajos llegan por Ethernet en formato compatible con HP-GL. El registro por visión CCD con clasificación por código QR selecciona el archivo correcto para cada hoja, de modo que en las tiradas repetidas el archivo cambia automáticamente. La línea funciona con un controlador de bus EtherCAT de la Serie M7, el acceso del operario se controla mediante NFC y la zona de trabajo está protegida por una barrera de luz infrarroja interna.
