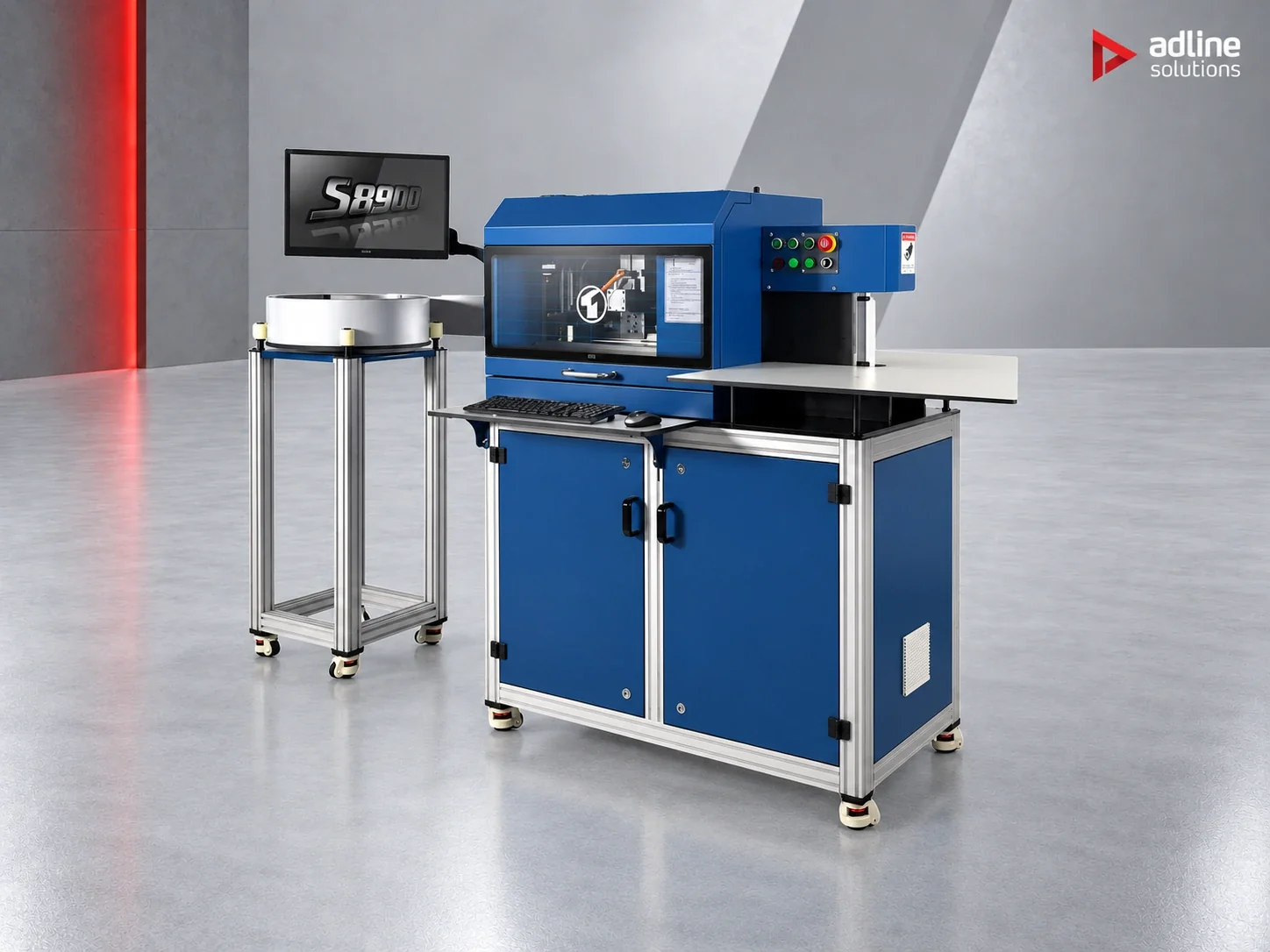

TPS S8900 Automatic Channel Letter Bending Machine
Disponibile a magazzino
- 4 assi controllati: 3 servomotori e 1 motore passo-passo
- Avanzamento alternato a doppia vite per coppia elevata e nessuno scivolamento del nastro
- Scanalatura a V servocontrollata con profondità regolabile
- Barre di piegatura alternate telescopiche per spessori maggiori e profili alti
- Altezza di lavorazione fino a 175 mm
- Punzonatura opzionale dei fori laterali nello stesso passaggio
Piegatrice a quattro assi ad alta precisione per lettere scatolate alte e di forte spessore: altezza lettera fino a 175 mm, avanzamento a doppia vite e scanalatura a V servoazionata.
Richieda un preventivo- Lettere scatolate
- Insegne luminose
- Acciaio inox
- Alluminio
- Formatura della lamiera
Informazioni su questa macchina
TPS S8900 – piegatrice automatica per lettere scatolate
La TPS S8900 è la macchina di precisione della gamma, un aggiornamento completo della precedente S8710. Il controllo ad anello chiuso, il bloccaggio pneumatico e l'avanzamento alternato a doppia vite sostituiscono la trasmissione a cinghia: aumentano la coppia di avanzamento e impediscono al nastro di scivolare sotto carico, i due fattori che decidono se una lettera alta si chiude in modo pulito.
Un'unità di scanalatura a V servoazionata con profondità regolabile e le barre di piegatura alternate telescopiche lavorano spessori maggiori e profili più alti rispetto a una piegatrice di fascia base. La punzonatura dei fori laterali è disponibile come opzione e avviene nello stesso passaggio, eliminando una fase di foratura separata quando occorre fissare il pannello posteriore.
È la macchina per lettere LED di alta gamma per esterni, lettere in acciaio inox, lettere forate e lettere in resina, dove la finitura viene giudicata da vicino.
Applicazioni
- Lettere LED luminose di alta gamma per facciate, centri commerciali ed edifici commerciali
- Lettere alte in acciaio inox e acciaio zincato fino a 175 mm
- Lettere forate con fori laterali per il fissaggio del pannello posteriore
- Lettere in resina e lettere decorative per il branding
- Insegne paesaggistiche e architettoniche
Specifiche tecniche
Formatura
- Assi controllati
- 4
- Servomotori
- 3
- Motori passo-passo
- 1
- Raggio di piegatura minimo
- R7 mm
- Distanza minima tra angolo interno ed esterno
- 3 mm
- Distanza di piegatura dall'inizio
- 3 mm
- Alimentazione del materiale
- Avanzamento alternato, doppia vite di comando
- Scanalatura
- Scanalatura a V, servocontrollata, profondità regolabile
- Foratura laterale
- Opzionale
Materiale
- Materiali applicabili
- Acciaio inox, lamiera zincata, alluminio in coil
- Spessore del materiale
- 0,6–1,0 mm
- Matrice di piegatura opzionale
- 1,0–2,0 mm per l'alluminio
- Altezza di lavorazione
- 20–175 mm
Software e controllo
- Sistema di controllo
- Servocontrollo ad anello chiuso con software proprietario TPS per la piegatura di lettere scatolate
- Input dei file
- DXF, PLT
- Software di progettazione compatibili
- AutoCAD, Type3, CorelDRAW, Adobe Illustrator
Alimentazione e aria
- Alimentazione elettrica
- AC 220 V, 50 Hz
- Potenza installata
- 2,5 kW
- Aria compressa
- 0,4–0,6 MPa
Dimensioni e peso
- Dimensioni della macchina
- 1450 × 820 × 1550 mm
- Peso netto
- 600 kg
- Peso lordo
- 680 kg
Specifiche, immagini e descrizioni sono fornite a titolo indicativo e possono variare senza preavviso. Configurazioni, prestazioni e componenti forniti possono variare a seconda del lotto di produzione e del mercato. Fanno fede le specifiche, l’ambito di fornitura e le condizioni riportati nel preventivo scritto che emettiamo per il suo ordine.
Dettagli applicativi
Consigliato per
Piegatrice a quattro assi ad alta precisione per lettere scatolate alte e di forte spessore: altezza lettera fino a 175 mm, avanzamento a doppia vite e scanalatura a V servoazionata.
Serie
S Series
Domande frequenti
Per che cosa è costruita la S8900?
Scritte di alta qualità in cui la finitura viene giudicata da vicino: lettere luminose a LED per facciate, centri commerciali ed edifici commerciali, lettere alte in acciaio inox e zincato fino a 175 mm, lettere forate con fori laterali per il fissaggio al pannello posteriore, lettere riempite di resina e decorative per il branding, e segnaletica paesaggistica e architettonica.
Quali materiali e altezze di lettera gestisce?
Acciaio inox, lamiera zincata e nastro di alluminio da 0,6 a 1,0 mm, con un'altezza di lavorazione di 20–175 mm. Uno stampo di piegatura opzionale lavora l'alluminio da 1,0 a 2,0 mm.
Perché il sistema di avanzamento è importante per le lettere alte?
La S8900 esegue l’avanzamento con una doppia vite madre invece che con una cinghia. Ciò aumenta la coppia di avanzamento e impedisce alla striscia di slittare sotto carico, cosa che determina se una lettera alta si chiude in modo pulito. Quattro assi sono azionati da tre servomotori e un motore passo-passo con controllo ad anello chiuso, con bloccaggio pneumatico.
Come viene scanalato e piegato il nastro?
Una scanalatrice a V servoazionata con profondità regolabile e barre di piegatura telescopiche alternate gestiscono spessori maggiori e profili più alti. Il raggio minimo di piegatura è R7 mm, la distanza minima tra angoli interni ed esterni 3 mm, e la piegatura inizia a 3 mm dall'estremità del nastro.
Può forare per il pannello posteriore?
Sì, come opzione. La foratura laterale avviene nella stessa passata della piegatura, eliminando una fase di foratura separata quando occorre fissare il pannello posteriore. Ci dica se le serve e la includeremo nell'offerta.
Quali file accetta?
DXF e PLT, quindi si lavora con i file che già disegna in AutoCAD, Type3, CorelDRAW o Adobe Illustrator. La macchina funziona con servocontrollo ad anello chiuso e con il software di piegatura per lettere scatolate sviluppato da TPS.
Di cosa ha bisogno sul posto?
Un'alimentazione AC 220 V, 50 Hz per 2,5 kW di potenza installata, aria compressa a 0,4–0,6 MPa e uno spazio a pavimento di 1450 × 820 × 1550 mm. Pesa 600 kg netti e 680 kg lordi.
