TPS S1810 Automatic Channel Letter Bending Machine
Disponibile a magazzino
- 6 assi controllati, tutti azionati da servomotori (CNC)
- Intaglio a V per punzonatura, 30°–120° impostato automaticamente per ogni angolo (alluminio)
- Flangia da 14 mm a circa 90°, formata automaticamente su alluminio da 0,8–1,2 mm
- Fori per rivetti punzonati nella flangia nelle posizioni scelte nel software
- La cucitura svasata a zigzag unisce le estremità della striscia con sovrapposizione
- Alluminio, acciaio inox e lamiera zincata · altezza profilo 40–200 mm · supporto bobina incluso
Piegatrice per lettere scatolate a sei assi interamente servoassistita, con intaglio a V, flangia da 14 mm e punzonatura dei fori per rivetti su alluminio – profili alti 40–200 mm, direttamente da file DXF / PLT.
Richieda un preventivo- Lettere scatolate
- Insegne luminose
- Acciaio inox
- Alluminio
- Formatura della lamiera
Informazioni su questa macchina

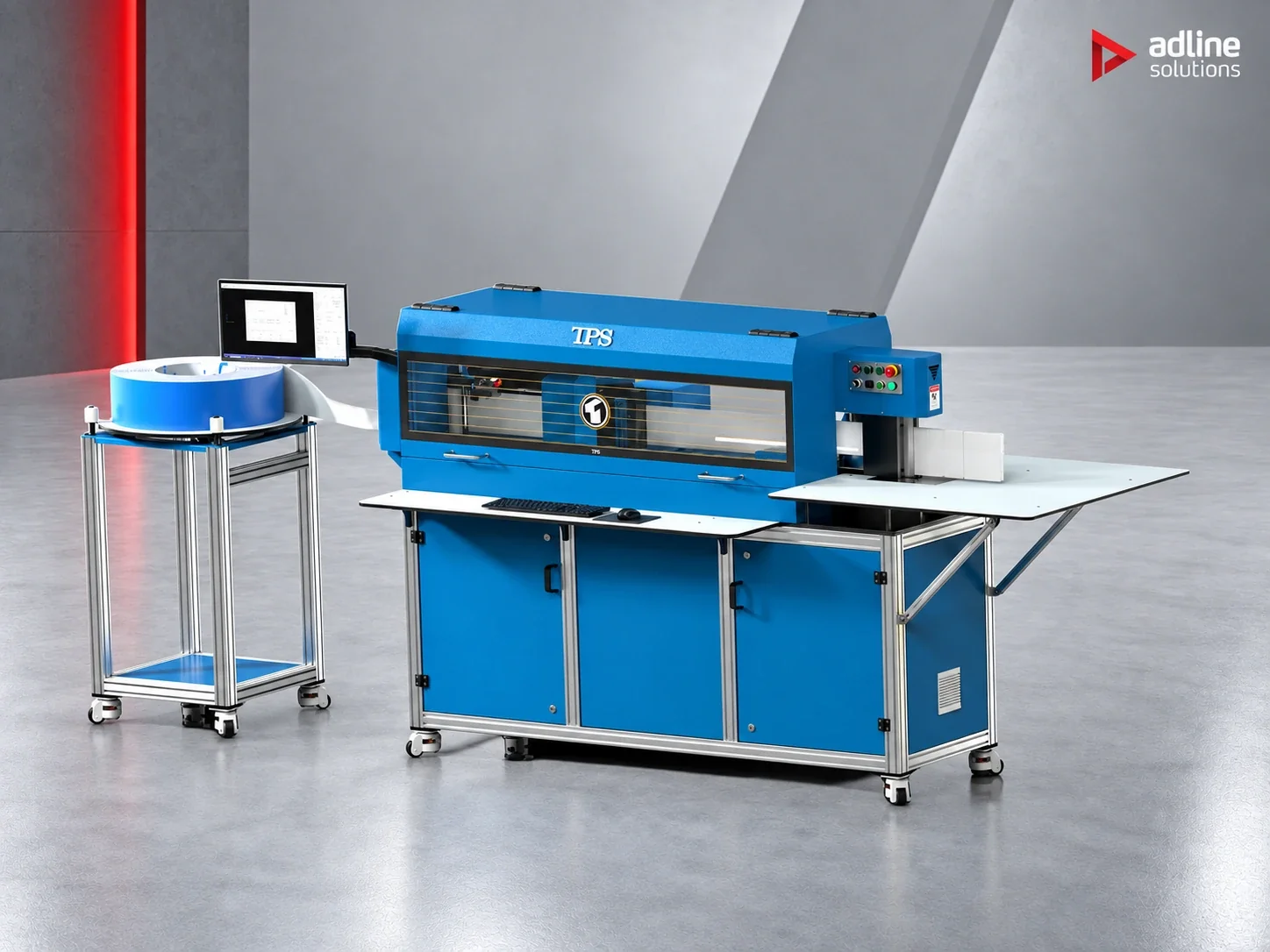

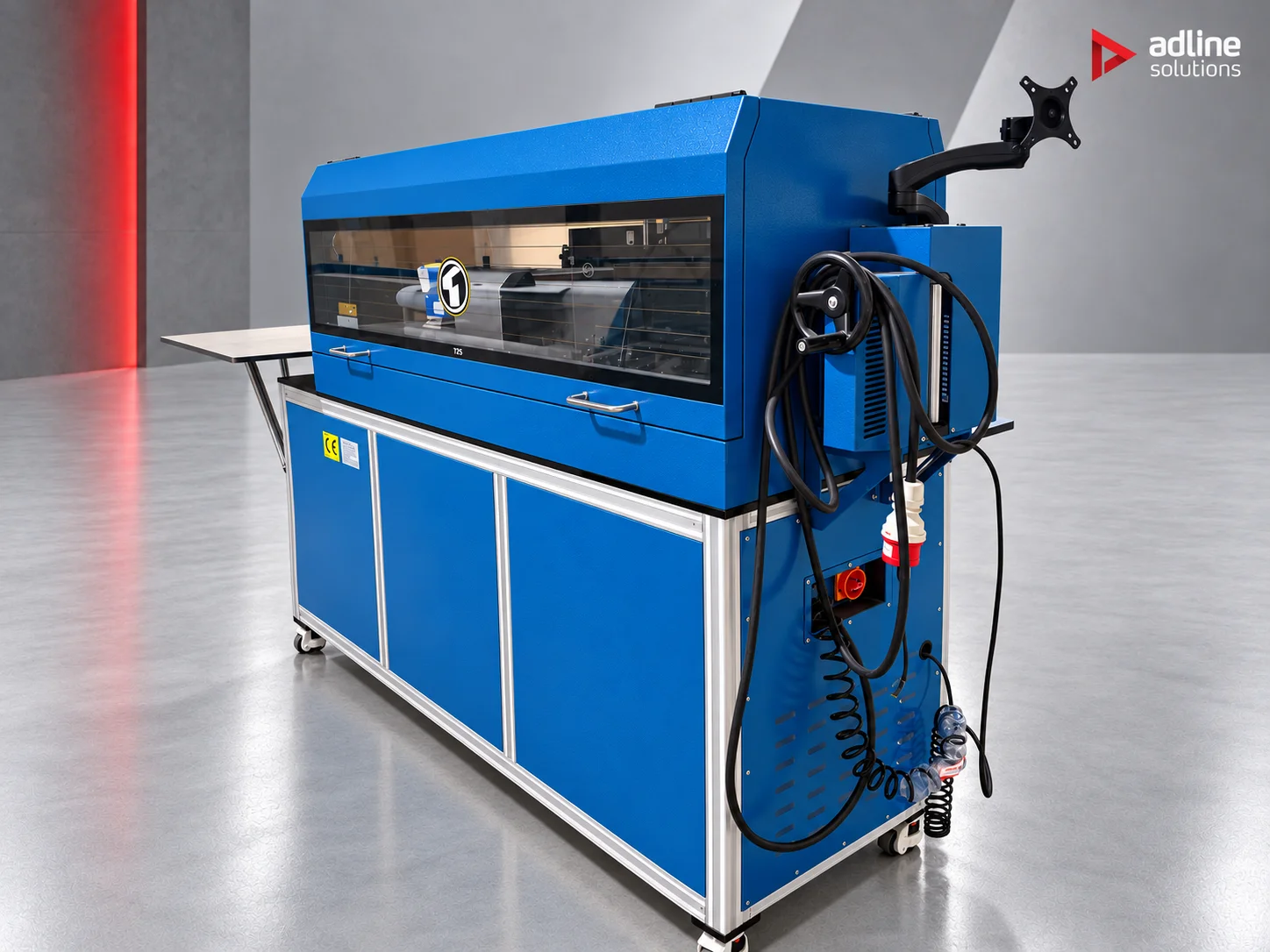

TPS S1810 – piegatrice automatica per lettere scatolate

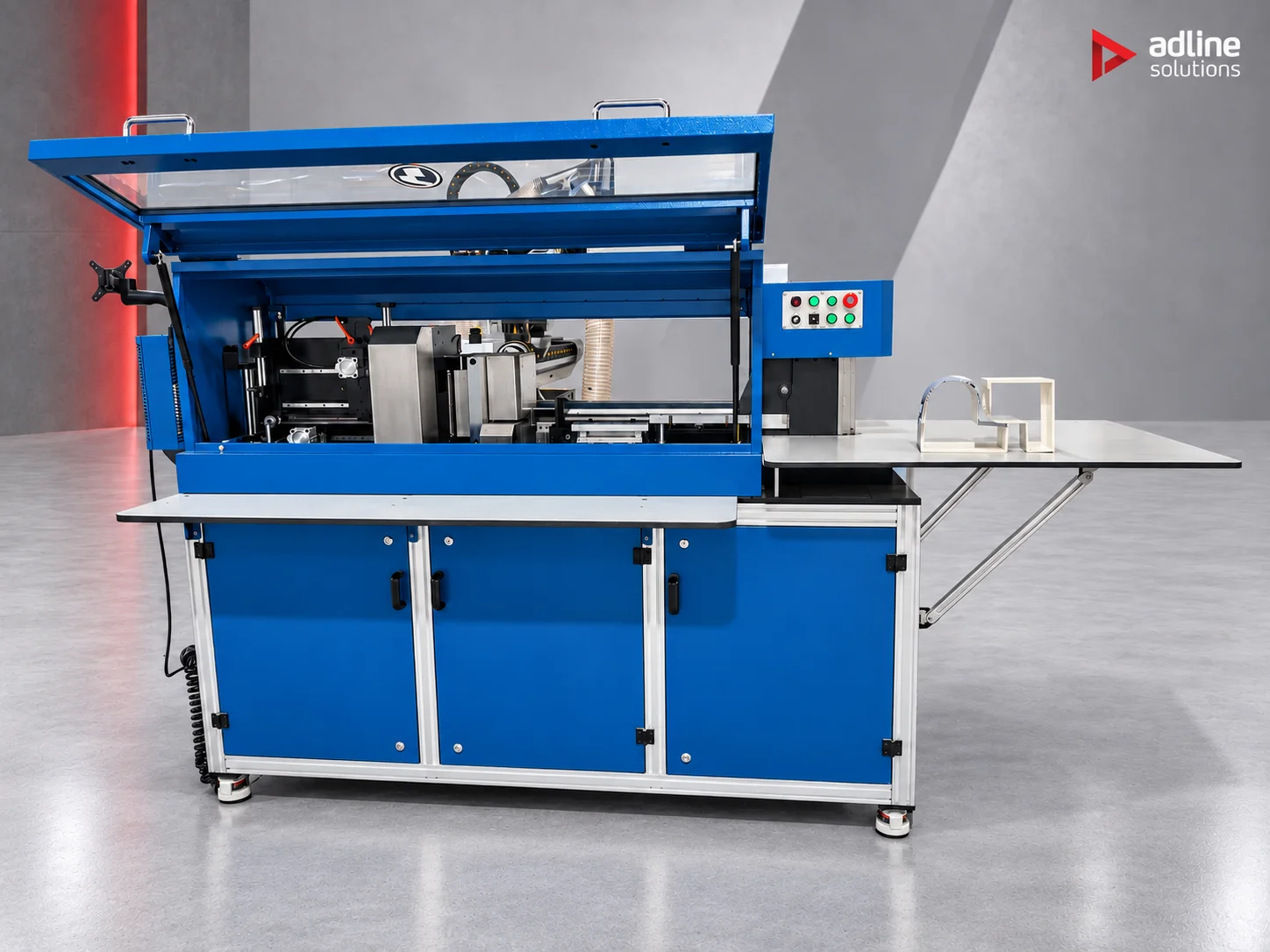

La TPS S1810 è la macchina a sei assi al vertice della gamma e l'unica che intaglia, flangia e punzona nello stesso flusso in cui piega. Tutti e sei gli assi sono azionati da servomotori: il sistema di bloccaggio alternato fa avanzare la striscia ad alta velocità senza perdere la posizione e il sistema di piegatura alternato chiude completamente il profilo, così la lettera esce dalla macchina già formata.

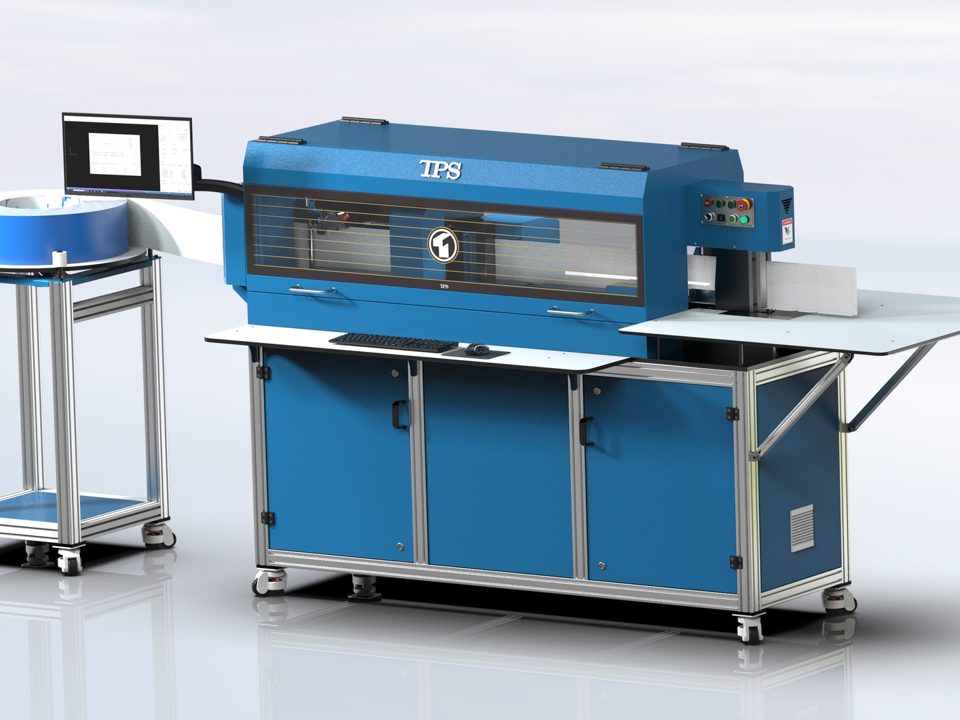

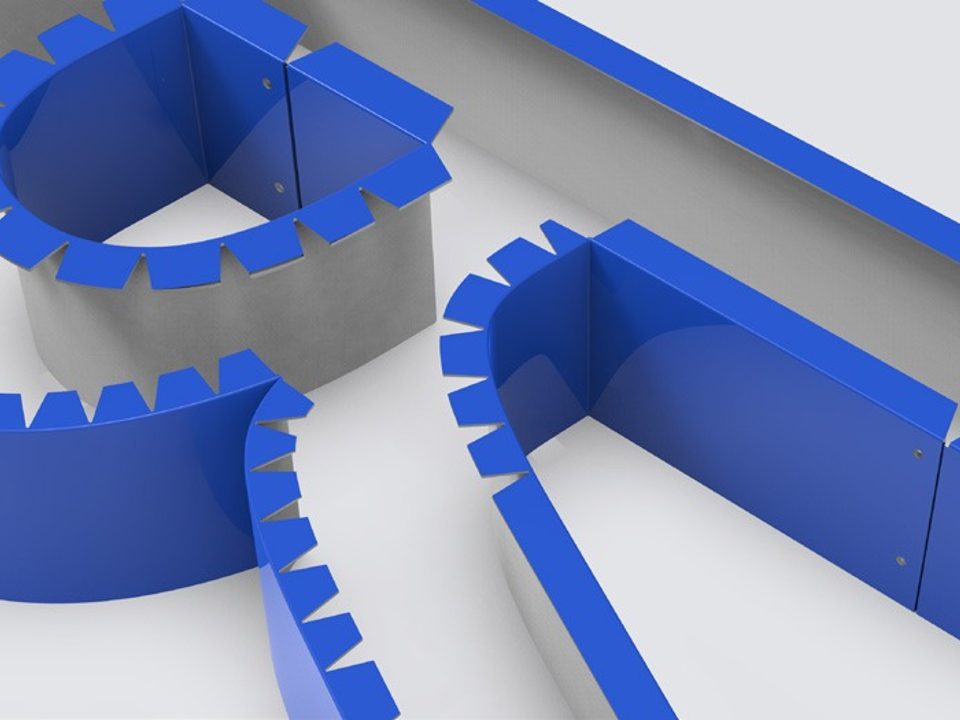

Sull'alluminio, l'intaglio a V punzona l'angolo del bordo in qualsiasi valore tra 30° e 120° – impostato automaticamente per ogni angolo della lettera – e la flangia da 14 mm piega il bordo su cui verrà rivettato il fondo: le due operazioni che altrimenti richiedono una seconda macchina o lavoro manuale. La giunzione a zigzag con cucitura svasata chiude la lettera con un giunto più ordinato alla vista e più sicuro da installare.
Piega alluminio, acciaio inox e lamiera zincata (intaglio e flangiatura su alluminio da 0,8–1,2 mm, sola piegatura fino ad alluminio da 2,0 mm) con un'altezza di lavorazione di 40–200 mm, quindi copre le grandi scritte per facciate che le macchine più leggere della gamma non raggiungono. TPS offre inoltre una cucitrice pneumatica per la finitura delle lettere in alluminio flangiate e l'intagliatrice da banco per trimcap LS60, come unità separate da affiancare.
Applicazioni
- Lettere luminose di grande formato per facciate di edifici e centri commerciali
- Loghi e scritte volumetriche in acciaio inox, lamiera zincata e alluminio
- Lettere che richiedono un bordo flangiato per il fissaggio del fondo
- Lettere punzonate e in resina in spessori maggiori
- Segnaletica architettonica e monumentale
Specifiche tecniche
Generale
- Tipo
- Piegatura automatica di lettere scatolate con intaglio e bordatura
- Assi controllati
- 6 assi · 6 servomotori · controllo CNC
- Input dei file
- DXF, PLT
- Software di progettazione compatibili
- AutoCAD, Type3, CorelDRAW, Adobe Illustrator
- Incluso nella fornitura
- Supporto per bobina
Profilo e piegatura
- Altezza di lavorazione
- 40–200 mm (profondità della lettera)
- Raggio di piegatura minimo
- R7 mm senza intaglio e bordatura · R15 mm con intaglio e bordatura
- Distanza minima tra angolo interno ed esterno
- 20 mm
- Distanza di piegatura dall'inizio
- 5 mm
- Alimentazione del materiale
- Bloccaggio e avanzamento alternati
- Meccanismo di piegatura
- Piegatura alternata
Materiali e spessore
- Alluminio, con intaglio e bordatura
- 0,8–1,2 mm
- Alluminio, solo piegatura
- 0,8–2,0 mm
- Acciaio inox (solo piegatura)
- 0,8–1,2 mm
- Lamiera zincata (solo piegatura)
- 0,8–1,2 mm
- Spessore del materiale
- 0,8–2,0 mm (intaglio e bordatura su alluminio solo 0,8–1,2)
Intaglio
- Metodo di intaglio
- Punzonatura (non fresatura)
- Tipo di intaglio
- V-cut
- Angolo di intaglio
- 30°–120°, impostato automaticamente dagli angoli della lettera
- Materiale per l'intaglio
- Solo alluminio
Bordatura
- Larghezza della bordatura
- 14 mm (fisso, non regolabile)
- Angolo della bordatura
- Circa 90°
- Materiale per la bordatura
- Solo alluminio, 0,8–1,2 mm
Punzonatura e giunzione
- Foratura
- Fori per rivetti nella bordatura, posizioni scelte nel software
- Giunzione delle cuciture
- Cucitura svasata a zigzag, con sovrapposizione
Alimentazione e aria

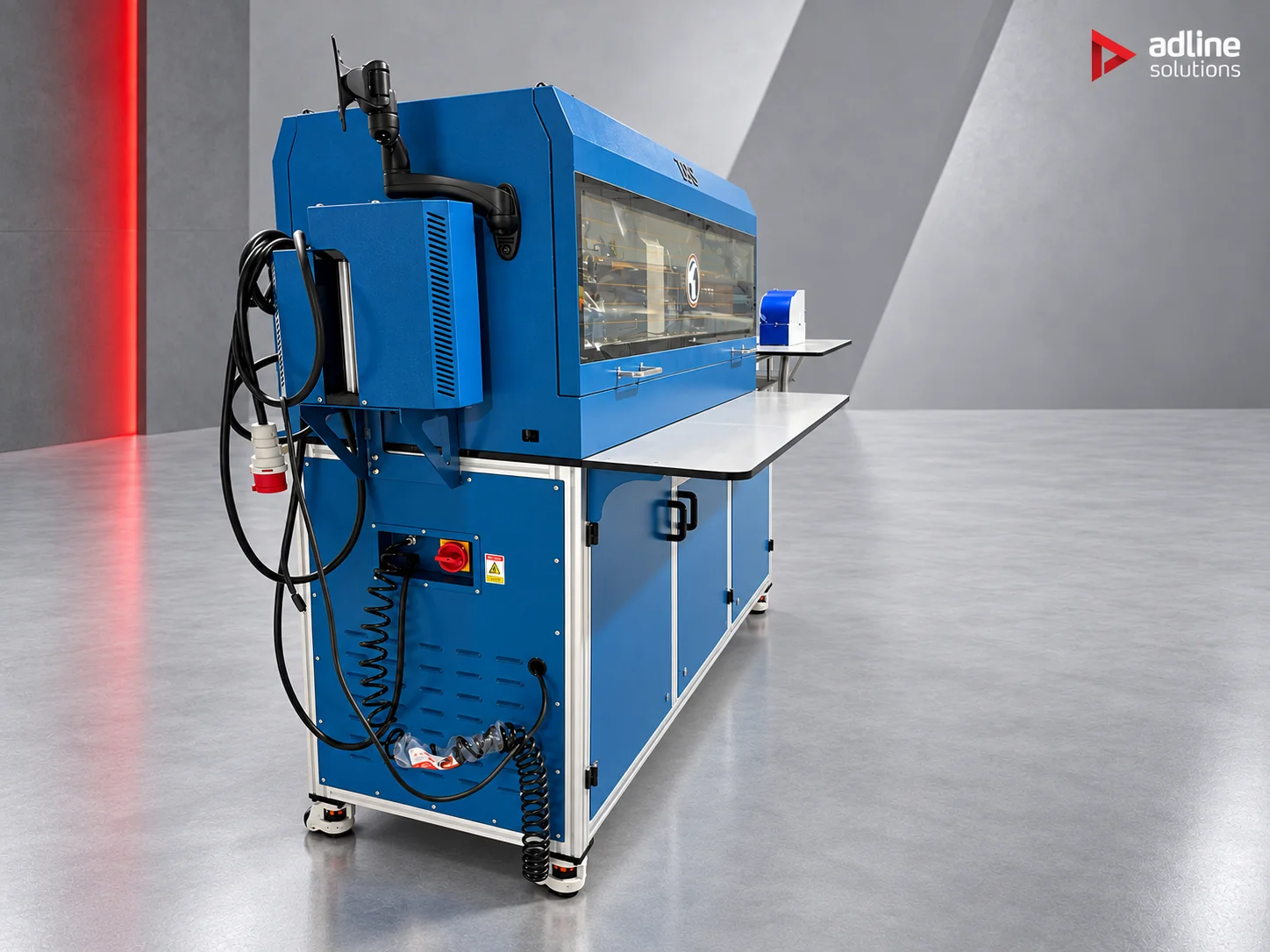

- Alimentazione elettrica
- 220 V AC, 50/60 Hz, monofase
- Potenza installata
- 5,5 kW (circa 24 A) · consigliato un circuito dedicato da 32 A
- Aria compressa
- 0,6–0,8 MPa
Dimensioni e peso
- Dimensioni della macchina (lungh. × largh. × alt.)
- 2980 × 1200 × 1650 mm
- Peso netto
- 860 kg
- Peso lordo
- 940 kg
Specifiche, immagini e descrizioni sono fornite a titolo indicativo e possono variare senza preavviso. Configurazioni, prestazioni e componenti forniti possono variare a seconda del lotto di produzione e del mercato. Fanno fede le specifiche, l’ambito di fornitura e le condizioni riportati nel preventivo scritto che emettiamo per il suo ordine.
Dettagli applicativi
Consigliato per
Piegatrice di punta a sei assi con intaglio CNC, flangiatura da 14 mm e punzonatura dei fori integrata – lettere alte fino a 200 mm in metallo da 0,8–2,0 mm.
Serie
S Series
Domande frequenti
Che cosa fa la S1810 che le altre piegatrici TPS non fanno?
Esegue intagli, flange e fori nello stesso flusso della piegatura. Sull'alluminio, l'intaglio a V (tramite punzonatura) taglia l'angolo di ritorno da 30° a 120°, impostato automaticamente per ogni angolo; una flangia di 14 mm a circa 90° piega il bordo a cui si fissa il pannello posteriore, e i fori per i rivetti vengono punzonati nella flangia nelle posizioni scelte nel software, così non servono una seconda macchina né lavoro manuale. Tutti e sei gli assi sono azionati da servomotori.
Quali materiali e dimensioni di lettere gestisce?
Alluminio con intagli e bordatura da 0,8–1,2 mm; alluminio con sola piegatura fino a 2,0 mm; acciaio inox e lamiera zincata da 0,8–1,2 mm, solo piegatura (senza intagli né bordatura). L'altezza del profilo è di 40–200 mm, il che copre le grandi lettere per facciate di edifici e centri commerciali e i loghi volumetrici.
Quanto possono essere stretti gli angoli?
Il raggio minimo di piegatura è R7 mm senza intaglio e flangiatura e R15 mm con intaglio e flangiatura. La distanza minima tra un angolo interno e uno esterno è di 20 mm e la piegatura può iniziare a 5 mm dall'inizio della striscia.
Come viene chiusa la lettera?
Con una giunzione a zigzag con cucitura svasata, che offre un giunto più ordinato alla vista e più sicuro da installare. Il sistema di bloccaggio alternato fa avanzare la striscia senza perdere la posizione, e il sistema di piegatura alternato chiude completamente il profilo, così la lettera esce già sagomata.
Con quali file e software di progettazione funziona?
Accetta file DXF e PLT ed è compatibile con AutoCAD, Type3, CorelDRAW e Adobe Illustrator. La macchina funziona con controllo servo ad anello chiuso e con il software proprietario TPS per la piegatura di lettere scatolate.
Di cosa ha bisogno sul posto?
Un'alimentazione AC 220 V, 50/60 Hz per 5,5 kW di potenza installata, aria compressa a 0,6–0,8 MPa e uno spazio a pavimento di 2980 × 1200 × 1650 mm. Pesa 860 kg netti e 940 kg lordi.
