NL-130 Automatic Aluminium Channel Letter Bending Machine
Disponibile a magazzino
- Nastro di alluminio con spessore di 0,3–1,2 mm e larghezza fino a 130 mm
- Intagli 45°–120°, nessun limite di angolo su nastro piano
- Due alberi in rame: archi piccoli per martellatura, archi grandi per estrusione – senza danneggiare il nastro
- Avanzamento con encoder ad anello chiuso, così la lettera finita segue il file di origine
- Profondità di taglio impostata dal software e regolata dal lato anteriore della macchina
- File DXF, AI e PLT · avvio, avanzamento e ritorno con un solo tasto · piano aggiuntivo per il montaggio delle lettere
Piegatrice automatica per lettere scatolate in alluminio – nastro con spessore di 0,3–1,2 mm e larghezza fino a 130 mm, intagli 45°–120°, doppio albero di piegatura in rame e avanzamento con encoder ad anello chiuso, direttamente da file DXF, AI o PLT.
Richieda un preventivo- Lettere scatolate
- Alluminio
- Lettere senza bordo
- Lettere trim-cap
- Insegne luminose
Informazioni su questa macchina

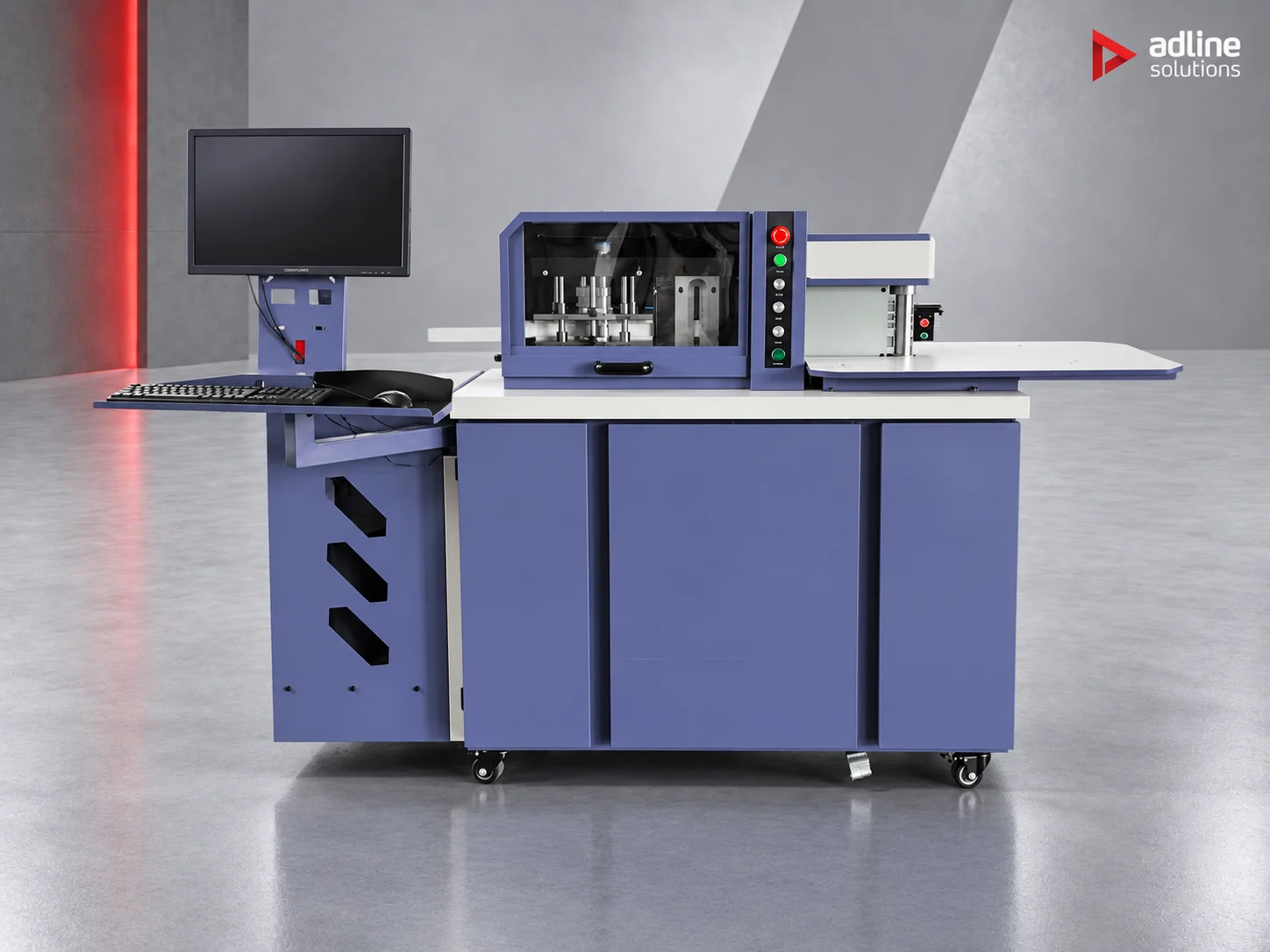

NL-130 – piegatrice automatica per lettere scatolate in alluminio
La NL-130 è una piegatrice automatica per lettere scatolate in alluminio, pensata per i laboratori di insegne che realizzano lettere senza bordo, lettere con profilo trim-cap e lettere in profilo di alluminio. Lavora nastro di alluminio con spessore di 0,3–1,2 mm e larghezza fino a 130 mm, e accetta direttamente file DXF, AI e PLT.

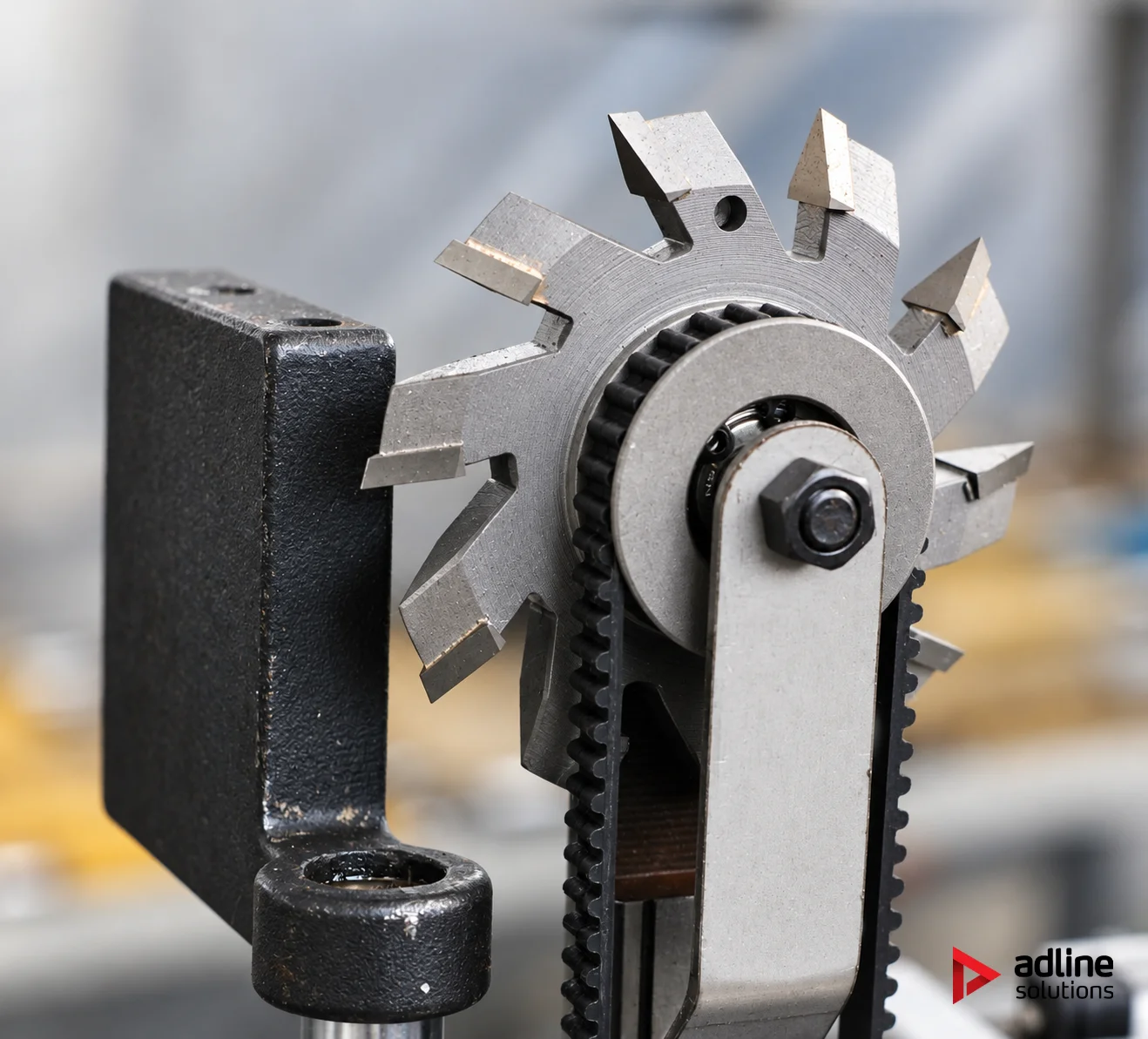

Il software imposta autonomamente la profondità di taglio, senza regolazioni manuali tra una lettera e l'altra, e la profondità si regola dal lato anteriore della macchina anziché dal retro come nei sistemi tradizionali. L'utensile in lega taglia sul lato anteriore e posteriore del nastro e ruota senza limiti di angolo, così gli intagli tra 45° e 120° – e qualsiasi angolo su nastro piano – vengono tagliati in modo netto, anche su alluminio più spesso.

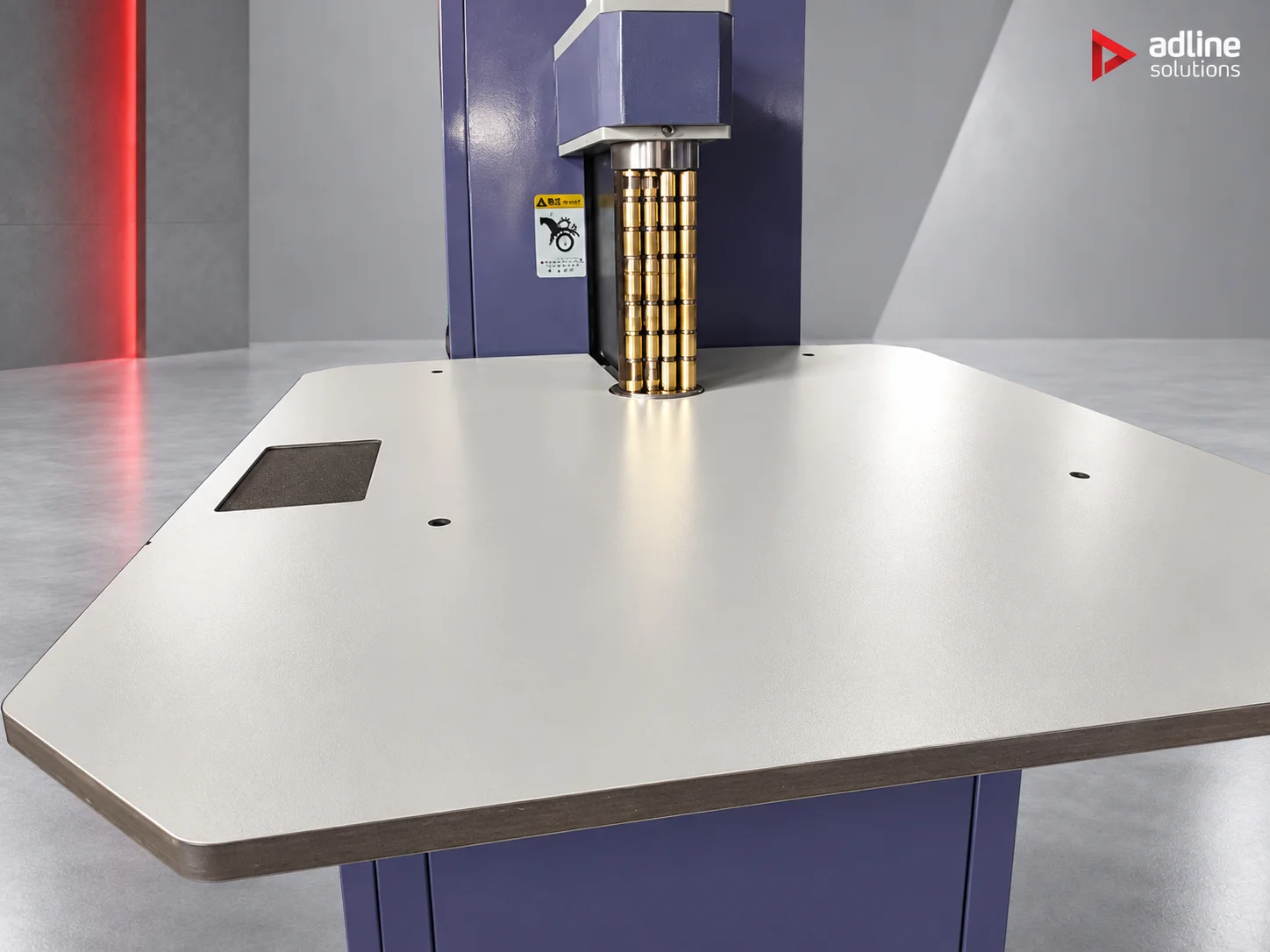

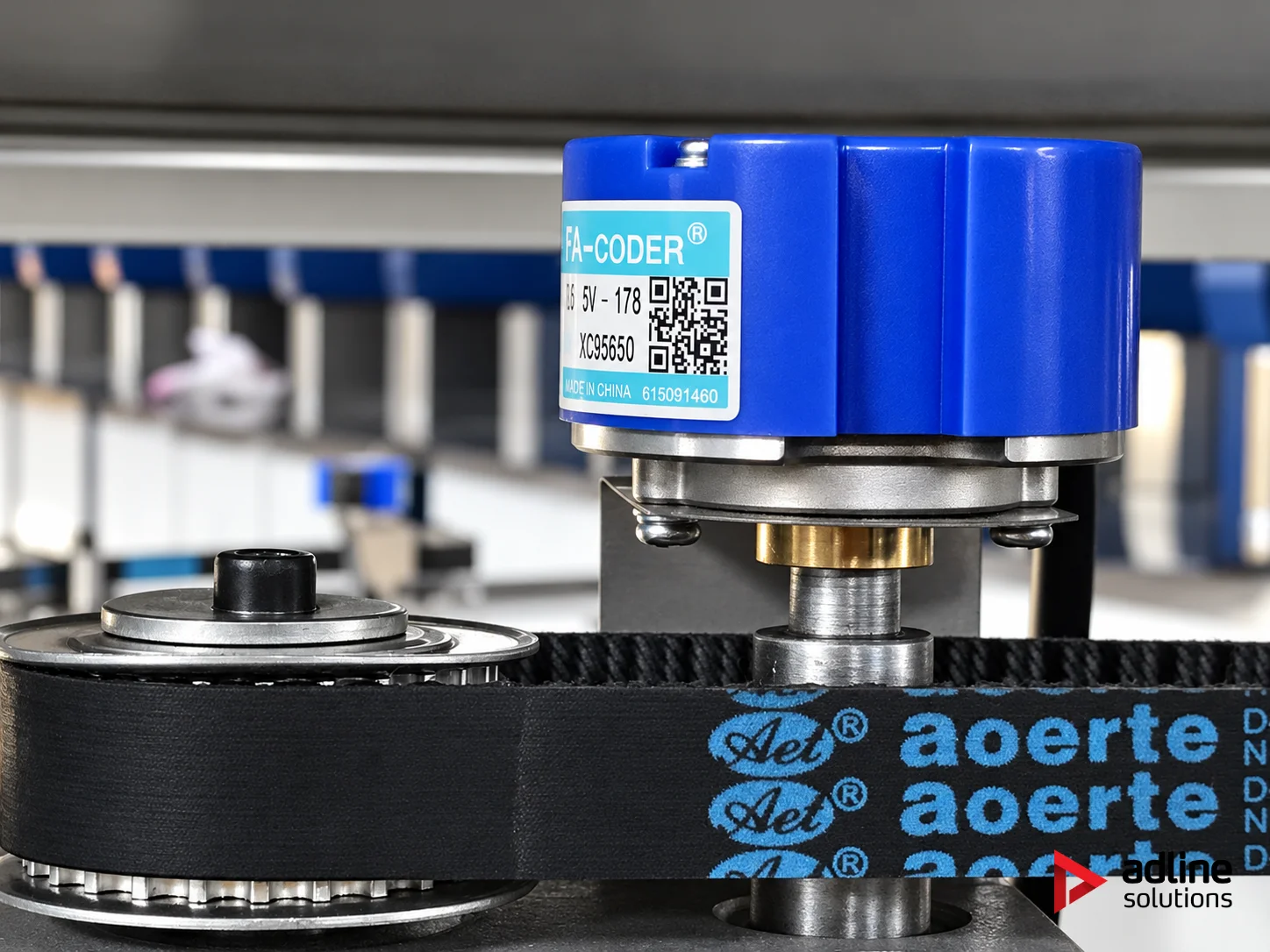

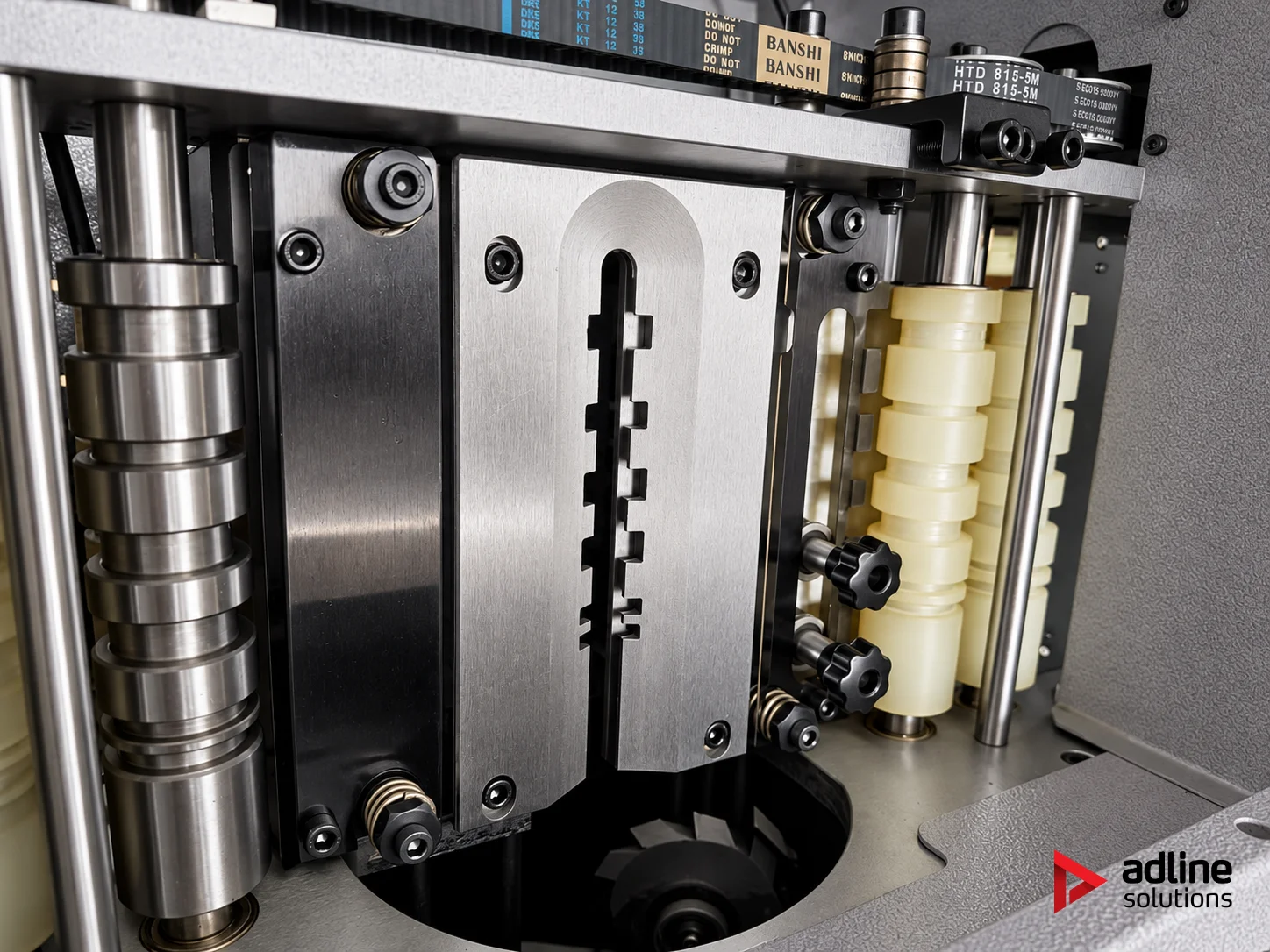

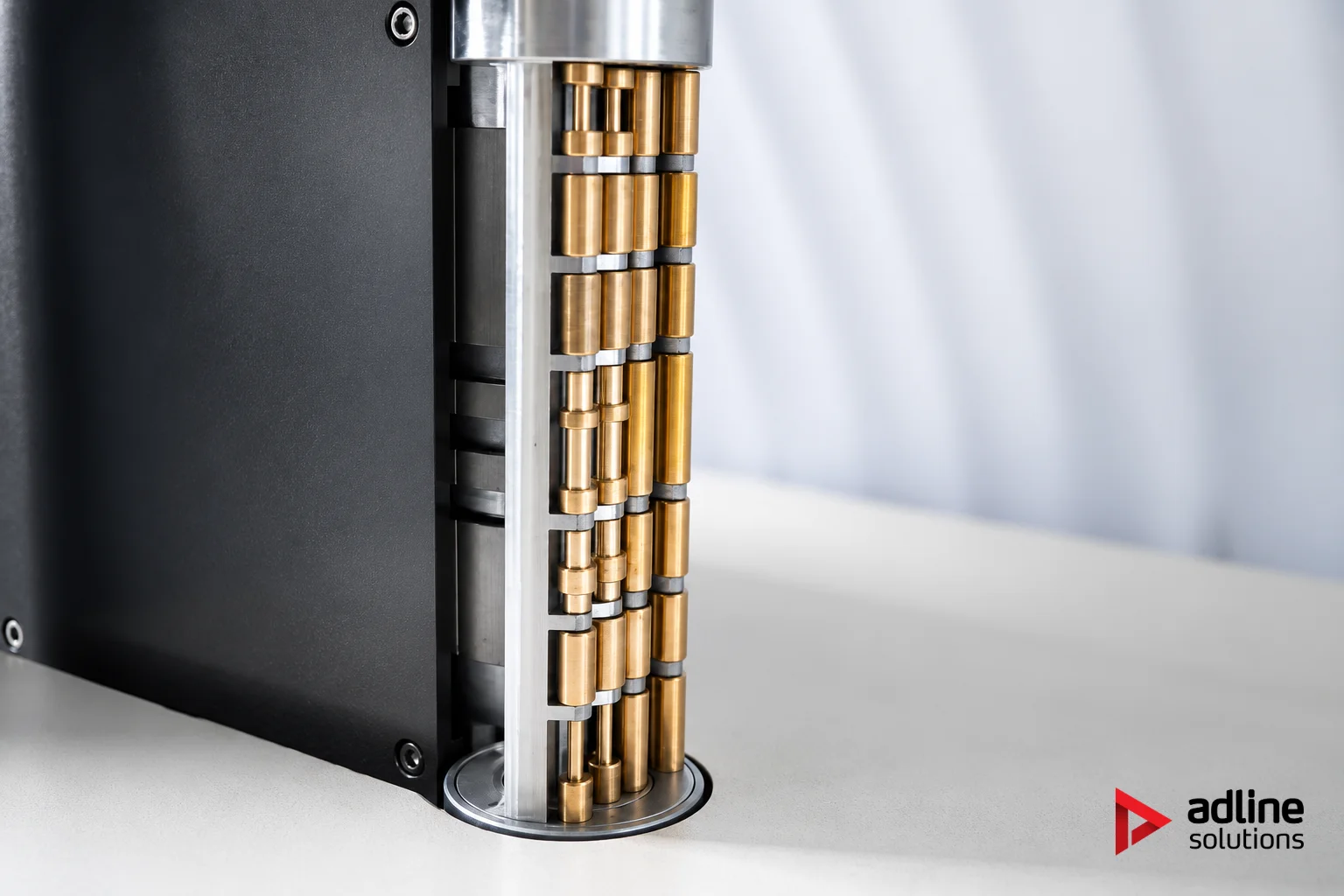

Il dispositivo di piegatura utilizza due alberi in rame: gli archi piccoli vengono formati per martellatura, per la precisione sulle lettere piccole, e quelli grandi per estrusione, per la velocità su quelle grandi, senza danneggiare il nastro. Un sistema ad anello chiuso con software ed encoder controlla l'esatta lunghezza di avanzamento, così la lettera finita segue fedelmente il file di origine. Un piano di lavoro aggiuntivo per il montaggio delle lettere e l'avvio, l'avanzamento e il ritorno con un solo tasto mantengono produttivo l'operatore.
Applicazioni

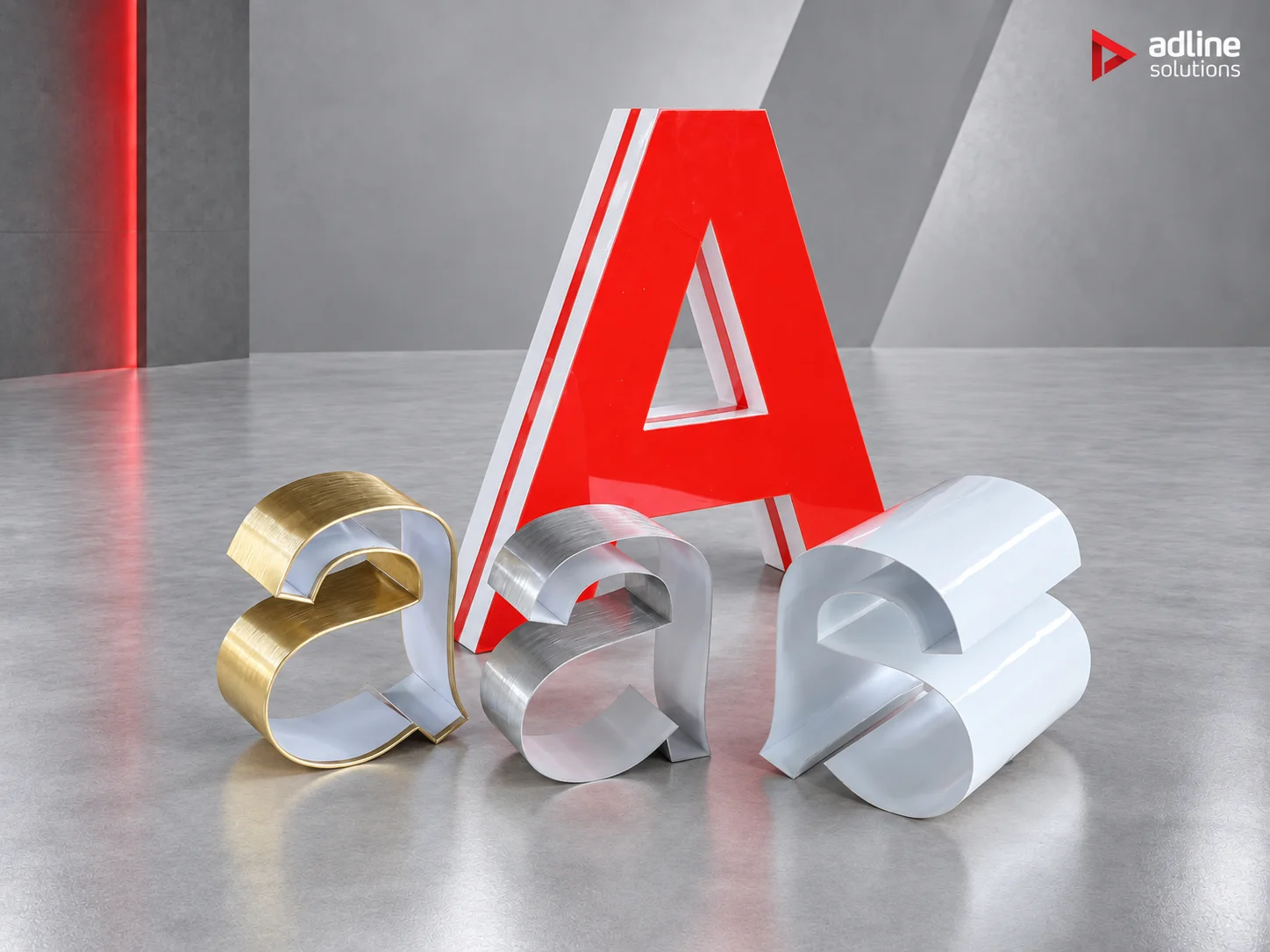

- Lettere scatolate in alluminio senza bordo e con profilo trim-cap
- Lettere in profilo di alluminio e in alluminio con nastro biadesivo in schiuma (tipo Channelume)
- Lettere in acrilico liquido e in resina
- Lettere 3D e lettere con perforazione laterale
Specifiche tecniche
Generale
- Tipo
- Piegatrice automatica per lettere scatolate in alluminio
- Controllo dell'alimentazione del nastro
- Anello chiuso — software ed encoder
- Input dei file
- DXF, AI, PLT
Materiali
- Materiali lavorabili
- Nastro piatto in alluminio, nastro in alluminio per trim cap, profilo in alluminio con bordo piegato, profilo in alluminio con nastro in schiuma (tipo Channelume)
- Larghezza del nastro (altezza del profilo)
- ≤ 130 mm
- Spessore del materiale
- 0,3–1,2 mm
Intaglio e piegatura
- Angolo di intaglio
- 45°–120° (nessun limite di angolo su nastro piatto)
- Raggio di piegatura
- > 5 mm
- Dispositivo di piegatura
- Doppio albero in rame — archi piccoli per battitura, archi grandi per estrusione
- Utensile di taglio
- Fresa in lega — taglio anteriore e posteriore, taglio orientabile, nessun limite di angolo
- Profondità di taglio
- Impostato automaticamente dal software, regolato dalla parte anteriore della macchina

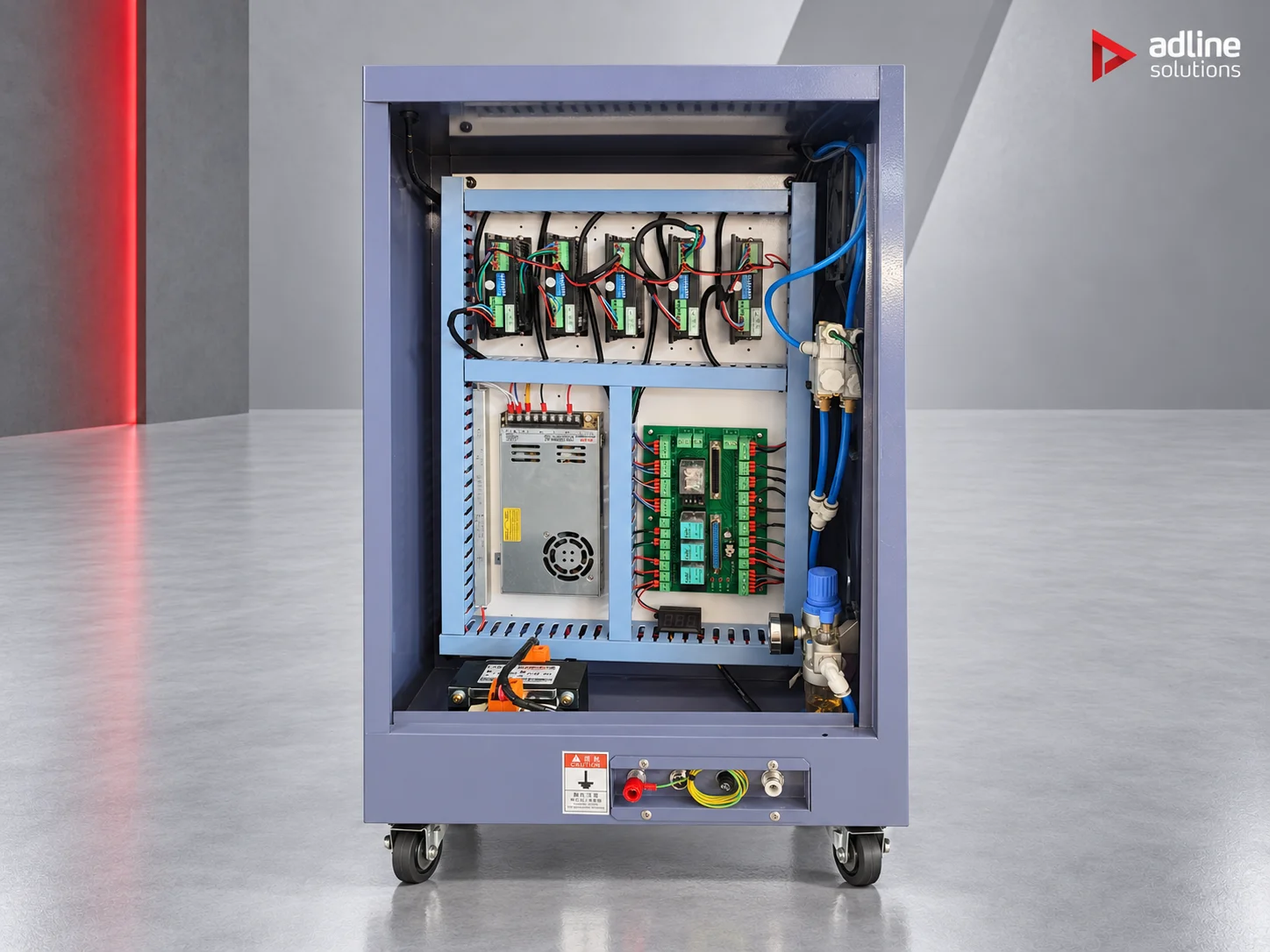

Alimentazione e aria
- Potenza totale
- 1000 W
- Tensione nominale
- 220 V
- Pressione dell'aria di esercizio
- 0,3–0,8 MPa
Dimensioni e peso
- Dimensioni della macchina (lungh. × largh. × alt.)
- 2000 × 900 × 1550 mm
- Peso
- 300 kg
Specifiche, immagini e descrizioni sono fornite a titolo indicativo e possono variare senza preavviso. Configurazioni, prestazioni e componenti forniti possono variare a seconda del lotto di produzione e del mercato. Fanno fede le specifiche, l’ambito di fornitura e le condizioni riportati nel preventivo scritto che emettiamo per il suo ordine.
Dettagli applicativi
Consigliato per
Lettere scatolate in alluminio 0,3–1,2 mm, nastro fino a 130 mm – lettere senza bordo, trim-cap, in profilo e con nastro in schiuma, direttamente da DXF / AI / PLT.
Domande frequenti
Quali lettere può realizzare la NL-130?
Lettere scatolate in alluminio senza bordo e con bordo trim-cap, lettere da profilo di alluminio e in alluminio con nastro biadesivo espanso (tipo Channelume), lettere in acrilico liquido e resina, lettere 3D e lettere con foratura laterale.
Quali materiali e dimensioni accetta?
Nastro piatto in alluminio, nastro in alluminio per trim-cap, profilo in alluminio con bordo ripiegato e profilo in alluminio con nastro in schiuma — con spessore da 0,3 a 1,2 mm e larghezza fino a 130 mm (altezza del profilo).
Come vengono realizzati gli intagli e gli angoli?
Una fresa in lega taglia sul lato anteriore e posteriore del nastro e ruota senza limiti di angolo. L'intaglio va da 45° a 120°, senza limiti di angolo sul nastro piatto, e il software imposta automaticamente la profondità di taglio. Il raggio di piegatura è superiore a 5 mm.
Come mantiene la lettera fedele al file?

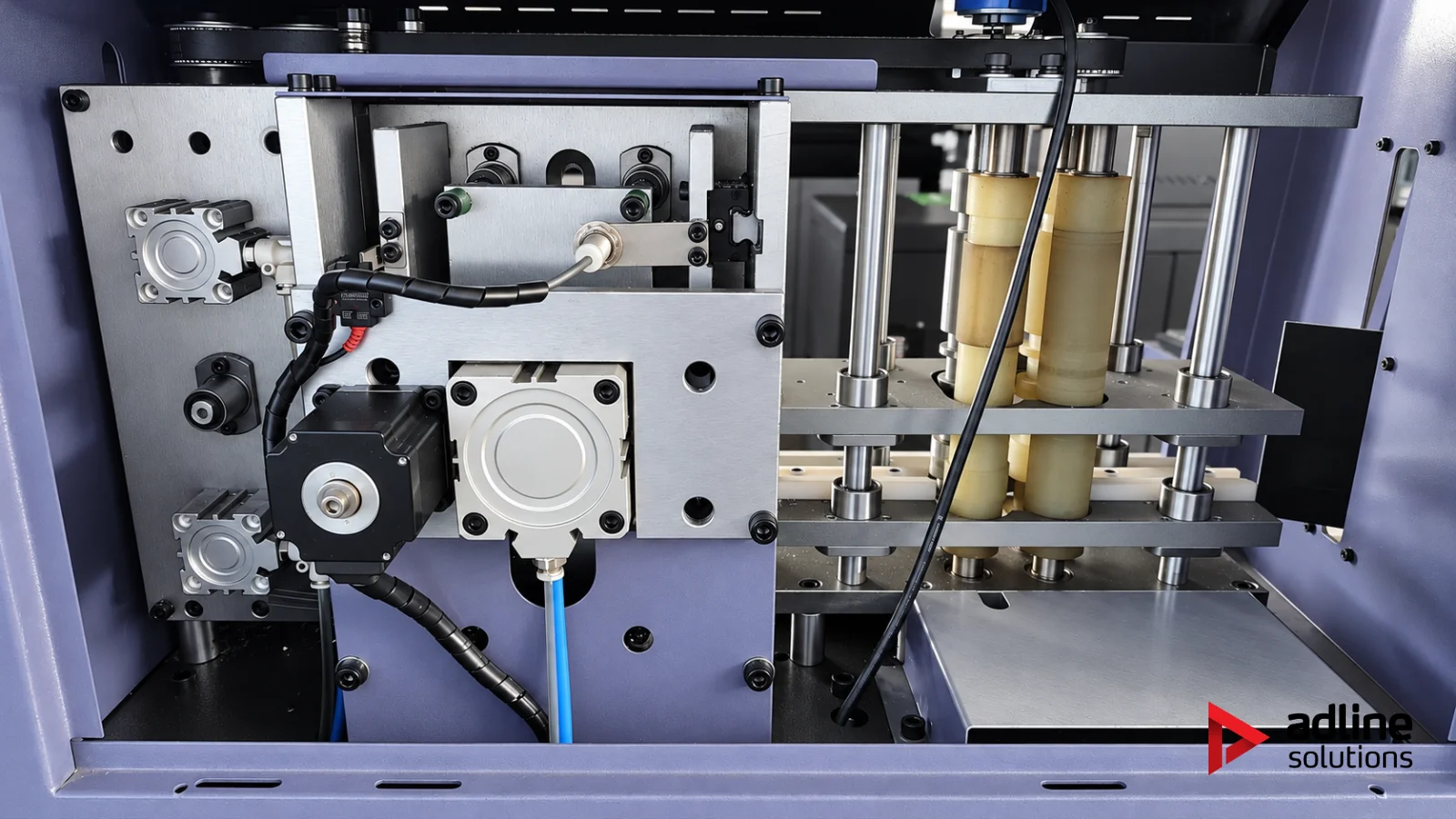

L'avanzamento della striscia funziona ad anello chiuso con software ed encoder, quindi la lunghezza di avanzamento è controllata con esattezza e la lettera finita segue il file di origine. Gli archi piccoli si formano per battitura e quelli grandi per estrusione su due alberi in rame, senza danneggiare la striscia.
Con quali file funziona?
File DXF, AI e PLT.
Che cosa serve in sede?
Un’alimentazione a 220 V per una potenza totale di 1000 W, aria compressa a 0,3 – 0,8 MPa e lo spazio per 2000 × 900 × 1550 mm. La macchina pesa 300 kg.
