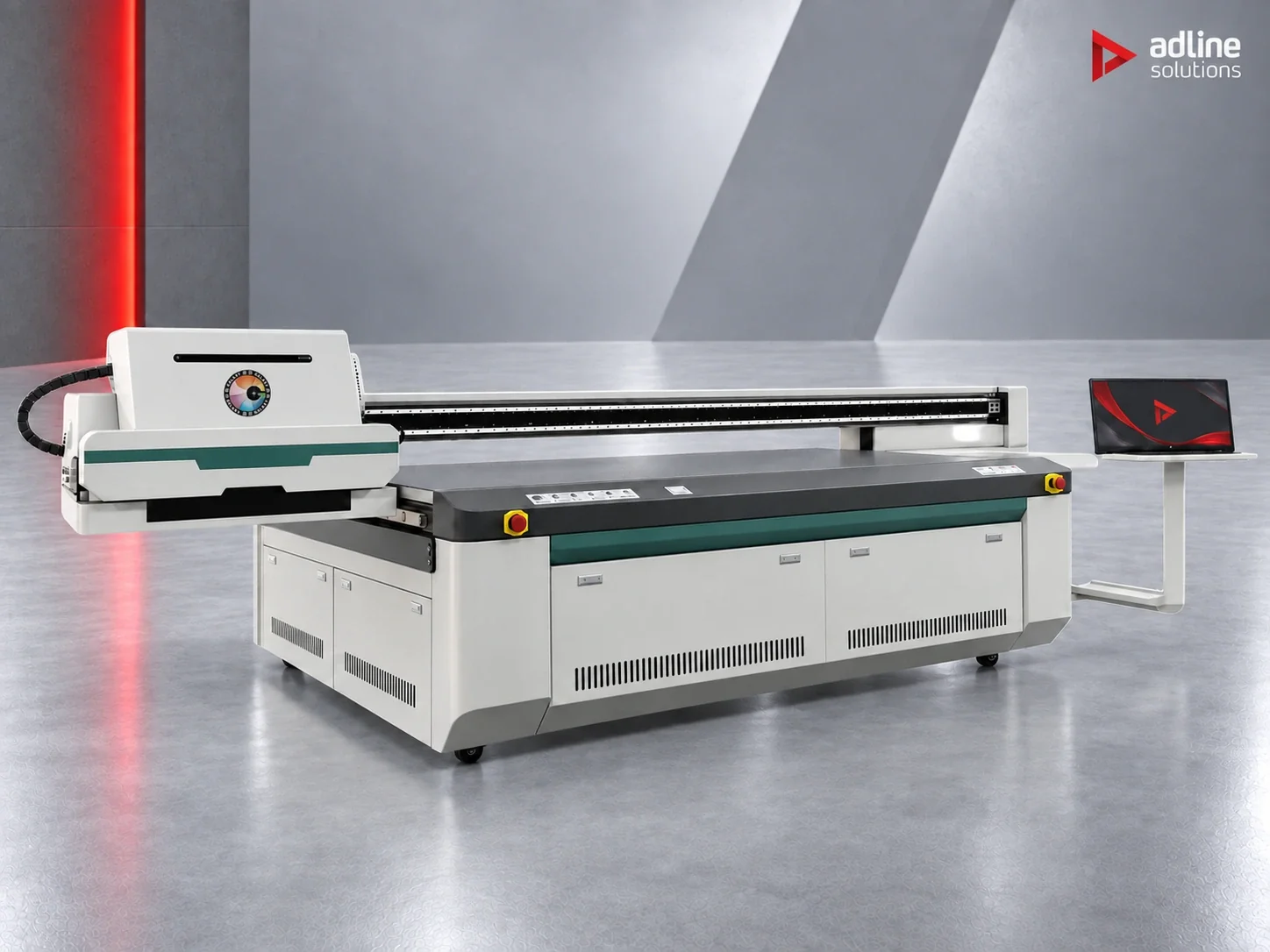

Galaxy UD-25L6BKW UV Flatbed Printer
Na zamówienie
- Pole zadruku 2440 × 1220 mm na stole z przełączanymi strefami podciśnienia
- 2–6 głowic Ricoh Gen6, konfiguracje CMYK i z bielą
- 50 / 98 / 148 m²/h w trybie draft (4 przejścia) przy 1 / 2 / 3 kanałach kolorów
- Atrament UV LED z natychmiastowym utwardzaniem na podłożach sztywnych i elastycznych
- Regulacja wysokości karetki do 100 mm
- Bezpasowy silnik liniowy, śruba kulowa i bazowanie płyt na kołkach
Przemysłowy ploter UV LED płaski z polem zadruku 2440 × 1220 mm i 2–6 głowicami Ricoh Gen6, CMYK i biały, do 148 m²/h w trybie draft (4 przejścia).
Zapytanie ofertowePłaski, hybrydowy czy rolowy? Poradnik- Akryl
- Skóra
- Metal
- Tekstylia
- Druk UV
- Drewno i MDF
O maszynie
Galaxy UD-25L6BKW – ploter UV płaski
Przemysłowy ploter UV LED płaski do podłoży sztywnych i elastycznych, z polem zadruku 2440 × 1220 mm. Płyty są utrzymywane przez indywidualnie przełączane strefy podciśnienia i pozycjonowane systemem bazowania na kołkach, a wysokość karetki można podnieść do 100 mm dla grubych płyt i gotowych przedmiotów.
Mechanika jest przystosowana do pracy produkcyjnej: bezpasowy silnik liniowy, prowadnica liniowa w osi X, śruba kulowa i liniowe serwomotory. Ploter jest wyposażony w urządzenie antystatyczne.
Ploter pracuje z 2–6 głowicami Ricoh Gen6 w jednej z konfiguracji kolorów: W + CMYK / W + 2 × CMYK / CMYK / 2 × CMYK / 3 × CMYK. Rozdzielczość sięga 1440 dpi, a wydajność w trybie draft (4 przejścia) wynosi 50, 98 lub 148 m²/h przy 1, 2 lub 3 kanałach kolorów. Pliki przygotowuje się w programie FlexiPrint, kalibracja odbywa się programowo, a ploter łączy się przez USB.
Zastosowania
Sztywne szyldy i tablice ekspozycyjne, płyty akrylowe i kompozytowe, grafiki POS i targowe, dekoracja gotowych przedmiotów.
Specyfikacja techniczna
System druku
- Głowice drukujące
- Ricoh Gen6
- Liczba głowic
- 2–6
- Rodzaj atramentu
- Atrament utwardzany UV LED
- Kolory atramentu
- W + CMYK / W + 2 × CMYK / CMYK / 2 × CMYK / 3 × CMYK
- Rozdzielczość druku
- Do 1440 dpi
- Dysze głowicy
- Ricoh Gen6 (MH5320): 1280 dysz na głowicę (4 x 320 kanałów przesuniętych), 150 dpi na rząd / 600 dpi w konfiguracji 4-rzędowej, szerokość druku 54,1 mm na głowicę
- Wielkość kropli
- Możliwości głowicy Ricoh Gen6 (MH5320): 5 pl w trybie binarnym, 5–15 pl zmienne w trybie skali szarości (4 poziomy). Wielkość kropli faktycznie ustawiona w tej maszynie nie jest publikowana.
- Częstotliwość wyrzutu kropli (głowica)
- Ricoh Gen6 (MH5320): maks. 50 kHz (3 poziomy szarości) / 40 kHz (4 poziomy szarości)
- Kompatybilność atramentu (głowica)
- Ricoh Gen6 (MH5320) jest przeznaczony do atramentów UV, solwentowych i wodnych (lepkość 10–12 mPa.s)
Wydajność
- Prędkość druku
- 50 / 98 / 148 m²/h w trybie szkicu (4 przejścia) z 1 / 2 / 3 kanałami kolorów
Media
- Pole zadruku
- 2440 × 1220 mm
- Rodzaje materiałów
- Podłoża sztywne i elastyczne
- Obsługa materiału
- Transport płaski z indywidualnie przełączanymi strefami próżni
- Formaty plików
- TIFF, JPG, BMP, PLT, EPS i inne
Utwardzanie
- System utwardzania
- UV LED
Oprogramowanie i łączność
- Oprogramowanie RIP
- FlexiPrint
- Kalibracja
- Programowo
- Połączenie z komputerem
- USB
Wymiary i masa
- Wymiary maszyny
- 4510 × 2170 × 1480 mm
- Masa maszyny
- 950 kg
Zasilanie i otoczenie
- Zasilanie
- 220 V
- Całkowita moc zainstalowana
- 5500 W
- Temperatura pracy
- 20–30 °C
Cechy
- Wysokość głowicy / prześwit
- Regulacja wysokości karetki do 100 mm
- Urządzenie antystatyczne
- Tak
- Konstrukcja mechaniczna
- Bezpaskowy silnik liniowy, prowadnica liniowa osi X, śruba kulowa, liniowe serwosilniki, system pasowania płyt na kołki
Dane techniczne, zdjęcia i opisy mają charakter wyłącznie orientacyjny i mogą ulec zmianie bez uprzedzenia. Konfiguracje, parametry wydajności i zakres dostawy mogą się różnić w zależności od partii produkcyjnej i rynku. Wiążące są specyfikacja, zakres dostawy i warunki określone w pisemnej ofercie, którą wystawiamy do Państwa zamówienia.
Zastosowanie
Zalecane do
Przemysłowy ploter UV LED płaski z polem zadruku 2440 × 1220 mm i 2–6 głowicami Ricoh Gen6, CMYK i biały, do 148 m²/h w trybie draft (4 przejścia), do podłoży sztywnych i elastycznych.
Seria
Galaxy
Najczęściej zadawane pytania
Jak duże mogą być płyty?
Pole zadruku wynosi 2440 × 1220 mm. Karetkę można podnieść nawet o 100 mm dla grubych płyt i gotowych przedmiotów. Drukarka obsługuje podłoża sztywne i elastyczne – do oznakowania, tablic ekspozycyjnych, płyt akrylowych i kompozytowych oraz grafik POS.
Jaką konfigurację kolorów wybrać?
Maszyna pracuje z 2–6 głowicami Ricoh Gen6 w jednej z konfiguracji: W + CMYK / W + 2 × CMYK / CMYK / 2 × CMYK / 3 × CMYK. Wydajność w trybie draft (4 przejścia) wynosi 50, 98 lub 148 m²/h przy 1, 2 lub 3 kanałach kolorów. Prosimy podać, ile metrów kwadratowych drukują Państwo na zmianę i jaki jest udział druku z bielą – zarekomendujemy odpowiednią konfigurację.
Jakich głowic i kolorów używa?
Głowic Ricoh Gen6, od 2 do 6, w konfiguracjach od samego CMYK do W + 2 × CMYK. Głowica Gen6 MH5320 ma 1280 dysz i szerokość druku 54,1 mm, a rozdzielczość sięga 1440 dpi. Atrament jest utwardzany UV LED i utwardza się natychmiast.
Jak płyty są mocowane i pozycjonowane?
Płyty są trzymane przez indywidualnie przełączane strefy podciśnienia, więc włącza się tylko obszar zakryty płytą, a pozycjonowane systemem pasowania na kołkach. Zamontowane jest urządzenie antystatyczne.
Jak zbudowana jest maszyna?
Do produkcji: ruch realizują bezpaskowy silnik liniowy, prowadnica liniowa osi X, śruba kulowa i liniowe serwosilniki, a płyty są pozycjonowane na kołkach. Kalibracja odbywa się programowo. Maszyna ma wymiary 4510 × 2170 × 1480 mm i waży 950 kg.
Z jakim oprogramowaniem i formatami plików współpracuje?
Pliki przygotowuje się w FlexiPrint, a drukarka łączy się z komputerem przez USB. Obsługuje formaty TIFF, JPG, BMP, PLT, EPS i inne. Prosimy przesłać typowy plik zlecenia, a sprawdzimy go w całym procesie.
Co jest potrzebne na miejscu instalacji?
Zasilanie 220 V dla łącznej mocy zainstalowanej 5500 W, pomieszczenie o temperaturze utrzymywanej w zakresie 20–30 °C oraz powierzchnia pod maszynę o wymiarach 4510 × 2170 × 1480 mm i masie 950 kg. Przed dostawą należy sprawdzić, czy posadzka i droga transportu są przystosowane do tej masy.
