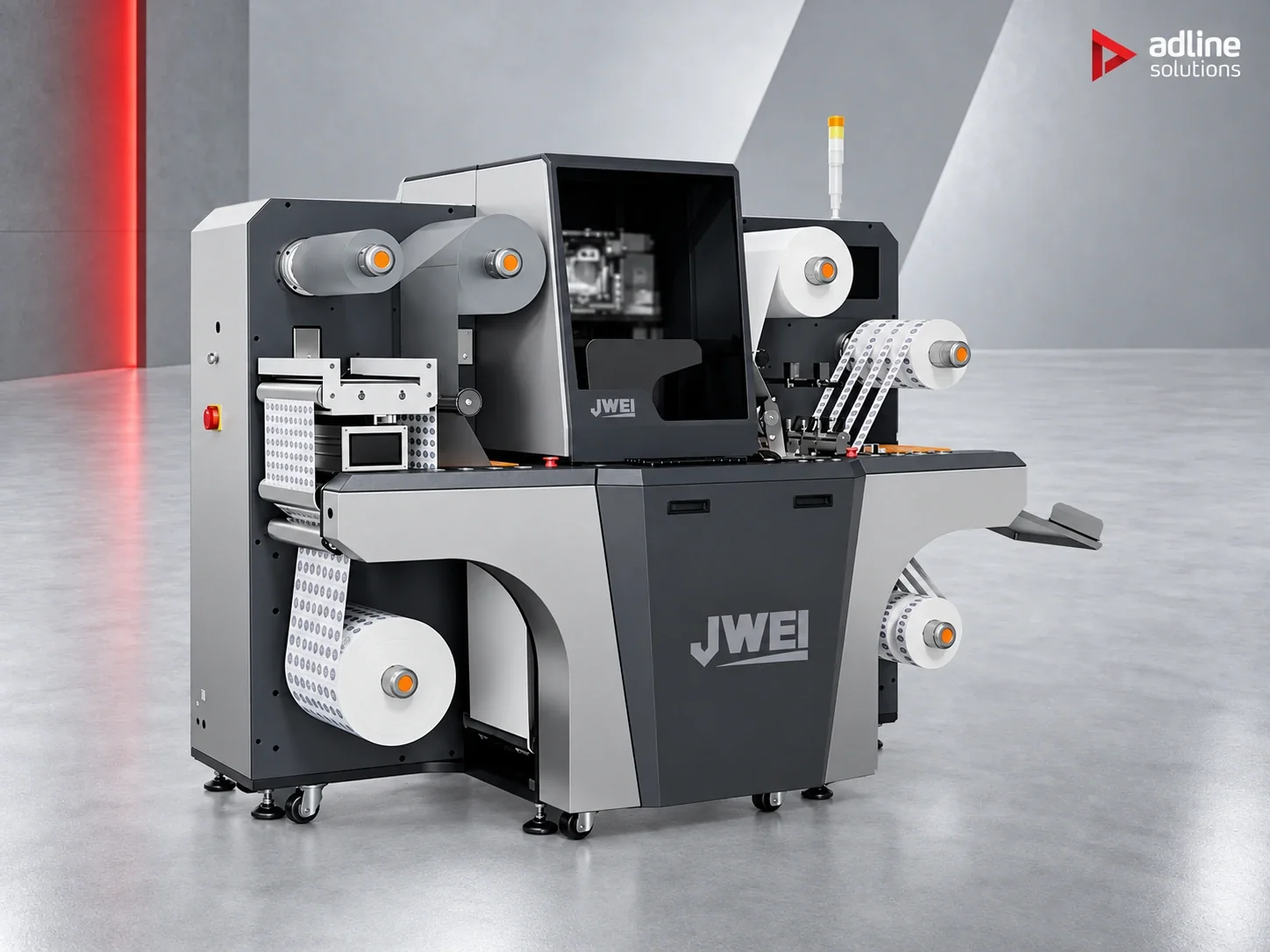

Jwei IL330 Digital Label Die-Cutter
Op aanvraag
- 6 tot 9 snijkoppen, configureerbaar naar de werklast
- Verwerkingssnelheid tot 20 m/min
- CCD-registratie, 0,2 mm correctie en ± 0,02 mm herhaalnauwkeurigheid
- Automatische instelling van de mesdruk
- Lamineren, afval strippen, detectie van ontbrekende etiketten en snijden in banen
- Stansunit uit één gietstuk voor stijfheid
Digitale stansmachine voor zelfklevende etiketten met 330 mm snijbreedte, 6 tot 9 koppen, tot 20 m/min en ± 0,02 mm herhaalnauwkeurigheid.
Offerte aanvragen- Etiketten
- Verpakkingen
Over deze machine
IL330 digitale etiketstansmachine
De IL330 is een geïntegreerde digitale oplossing voor het snijden van zelfklevende etiketten. Afhankelijk van de configuratie heeft de machine zes tot negen snijkoppen en voert zij stansen, op vel snijden en rol-tot-rol- en rol-tot-vel-verwerking uit in één geautomatiseerde doorloop, zodat een bedrukte rol de lijn verlaat als afgewerkte etiketten, zonder tussentijdse handling.
De registratie gebeurt met CCD, met een merkbaar snellere positionering dan de vorige generatie, en leest QR-codes, kleurmarkeringen en barcodes. Afwijkingen worden automatisch gecorrigeerd tot 0,2 mm, de snijnauwkeurigheid bedraagt ± 0,1 mm en de herhaalnauwkeurigheid ± 0,02 mm – nauwkeurig genoeg voor de krappe afloopmarges die gebruikelijk zijn bij cosmetica- en farmaceutische etiketten.
De mesdruk wordt automatisch ingesteld, waardoor de snede tot op de drager blijft en er niet doorheen gaat, ook wanneer het materiaal of de toestand van het mes verandert. Lamineren, afval strippen, detectie van ontbrekende etiketten en snijden in banen zijn in de doorloop geïntegreerd, en de stansunit bestaat uit één gietstuk, wat het frame stijf houdt onder de belasting van meerdere koppen die op snelheid werken.
De lijn verwerkt materiaal tot 350 mm breed met een maximale snijbreedte van 330 mm, rollen tot 500 mm diameter en rapportlengtes van 10 mm tot 1200 mm, met een verwerkingssnelheid tot 20 m/min. Snijgegevens worden rechtstreeks geaccepteerd in HPGL, DXF, AI, PDF en CF2. De voeding is AC 220 V bij 50/60 Hz met een geïnstalleerd vermogen van 7,1 kVA, plus perslucht van 0,6 MPa; de machine meet 2000 × 1150 × 1600 mm en weegt 1500 kg.
Zij is geschikt voor etikettendrukkers met kleine en middelgrote oplagen die rechtstreeks vanuit het bestand willen stansen, zonder voor elke vorm een stansvorm te bestellen en op te slaan.
Toepassingen
- Kleine en middelgrote oplagen zelfklevende etiketten
- Stansen rechtstreeks vanuit het bestand, zonder stansvorm
- Rol-tot-rol- en rol-tot-vel-verwerking
- Lamineren, afval strippen, snijden in banen en op vel snijden
Technische specificaties
Prestaties
- Maximale bewerkingssnelheid
- 20 m/min
- Snijnauwkeurigheid
- ± 0,1 mm
- Herhaalbaarheid
- ± 0,02 mm
- Automatische afwijkingscorrectie
- 0,2 mm
Werkgebied
- Maximale materiaalbreedte
- 350 mm
- Maximale snijbreedte
- 330 mm
- Maximale rapportlengte
- 1200 mm
- Minimale rapportlengte
- 10 mm
- Maximale roldiameter
- 500 mm
Gereedschap & koppen
- Snijkoppen
- 6–9
Aandrijving & mechaniek
- Werkmodus
- Rol-tot-rol / rol-tot-vel
- Geïntegreerde functies
- Stansen, vellen snijden, lamineren, afvalstrippen, detectie van ontbrekende etiketten, langssnijden
- Stansunit
- Uit één stuk gegoten
Software & besturing
- Registersysteem
- CCD — QR-code, kleurmarkering, barcode
- Ondersteunde bestandsformaten
- HPGL, DXF, AI, PDF, CF2
Stroom & omgeving
- Voedingsspanning
- AC 220 V, 50/60 Hz
- Geïnstalleerd vermogen
- 7,1 kVA
- Persluchtdruk
- 0,6 MPa
Afmetingen & gewicht
- Machineafmetingen
- 2000 × 1150 × 1600 mm
- Gewicht
- 1500 kg
Specificaties, afbeeldingen en beschrijvingen dienen uitsluitend ter algemene oriëntatie en kunnen zonder voorafgaande kennisgeving wijzigen. Configuraties, prestatiegegevens en meegeleverde onderdelen kunnen per productiepartij en markt verschillen. Bindend zijn de specificaties, de leveringsomvang en de voorwaarden in de schriftelijke offerte die wij voor uw bestelling opstellen.
Toepassingen
Aanbevolen voor
Digitale stansmachine voor zelfklevende etiketten met 330 mm snijbreedte, 6 tot 9 koppen, tot 20 m/min en ± 0,02 mm herhaalnauwkeurigheid.
Veelgestelde vragen
Wat doet de IL330?
Hij verwerkt een bedrukte rol zelfklevende etiketten in één geautomatiseerde stroom tot afgewerkte etiketten en snijdt direct vanuit het bestand, zonder stansvorm. Hij voert stansen, op vel snijden, rol-tot-rol en rol-tot-vel uit, met ingebouwd lamineren, afvalstrippen, detectie van ontbrekende etiketten en langssnijden. Hij is geschikt voor kleine en middelgrote oplagen, waarbij het bestellen en opslaan van een vorm voor elke contour niet rendeert.
Welke rol- en etiketformaten kan hij verwerken?
Materiaal tot 350 mm breed, met een maximale snijbreedte van 330 mm, en rollen tot 500 mm diameter. Rapportlengtes lopen van 10 mm tot 1200 mm. De verwerkingssnelheid bedraagt tot 20 m/min.
Hoe nauwkeurig is de registratie?
Een CCD-systeem leest QR-codes, kleurmerken en barcodes en corrigeert afwijkingen automatisch tot 0,2 mm. De snijnauwkeurigheid is ±0,1 mm en de herhaalnauwkeurigheid ±0,02 mm, nauwkeurig genoeg voor de krappe afloop bij cosmetische en farmaceutische etiketten.
Hoeveel snijkoppen hebben wij nodig?
De IL330 wordt afhankelijk van de werklast met zes tot negen koppen geconfigureerd. Stuur ons uw gebruikelijke etiketformaten, -vormen en oplagen, dan adviseren wij het aantal koppen voor uw productie.
Welke bestandsformaten worden ondersteund?
Snijdata worden direct ingelezen als HPGL, DXF, AI, PDF of CF2, zodat u rechtstreeks vanuit het bestand stanst zonder een stansvorm te bestellen. Werkt u met een ander formaat, stuur ons dan een voorbeeldbestand en wij bekijken hoe het kan worden ingelezen.
Hoe wordt voorkomen dat de drager wordt doorgesneden?
De mesdruk wordt automatisch aangepast, zodat de snede in het frontmateriaal blijft en niet in de drager komt, ook wanneer het materiaal of de staat van het mes verandert. De stansunit is één integraal gietstuk, waardoor het frame stijf blijft terwijl meerdere koppen op hoge snelheid werken.
Wat is er ter plaatse nodig?
Een aansluiting AC 220 V, 50/60 Hz met 7,1 kVA geïnstalleerd vermogen en een persluchtleiding van 0,6 MPa. De machine meet 2000 × 1150 × 1600 mm en weegt 1500 kg; zorg dus voor een vlakke vloer en hijs- of transportmiddelen voor de levering, en laat ruimte om rollen tot 500 mm diameter te laden.
