AEON beam combiner (Ø20 / Ø25)
Op voorraad: Ø20 (0,78")
- Voegt de rode geleidelijn samen met de CO₂-straal
- ZnSe, 2 mm dik, vrije opening meer dan 90%
- AR bij 10,6 µm, HR bij 500–700 nm
- Ø20 (0,78") en Ø25 (0,98")
Halfdoorlatende spiegel die de zichtbare rode geleidelijn samenvoegt met de onzichtbare CO₂-straal, zodat de kop op het oog kan worden uitgelijnd.
Offerte aanvragen- Signing & reclame
Configuraties
| Configuratie | Verschillen | Beschikbaarheid |
|---|---|---|
| Ø20 (0,78")Op voorraad | Diameter: Ø20 mm (0,78") | Op voorraad |
| Ø25 (0,98")Op aanvraag | Diameter: Ø25 mm (0,98") | Op aanvraag |
Over dit accessoire

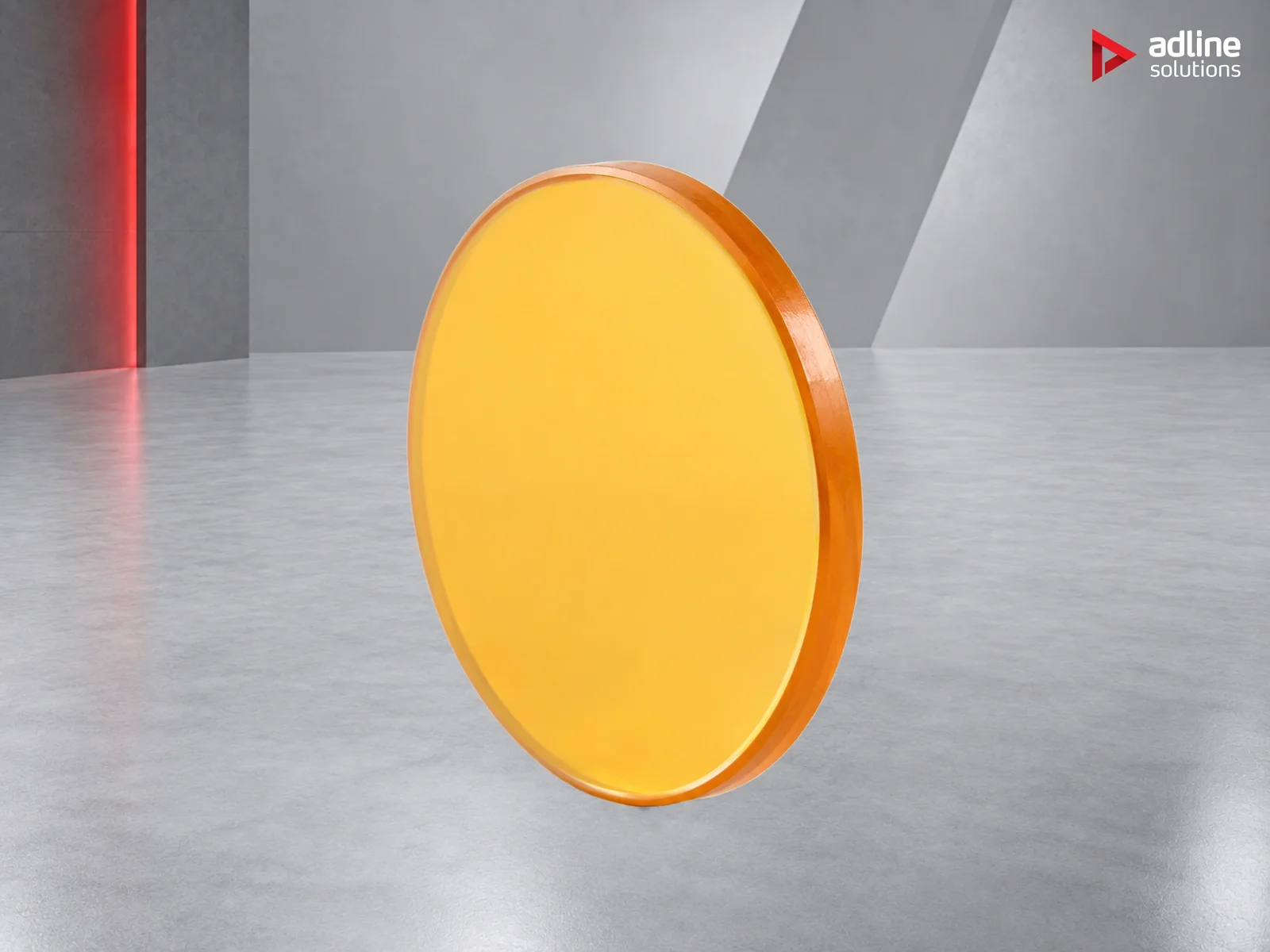

AEON-straalcombinator
Een halfdoorlatende spiegel die de zichtbare rode geleidelijn samenvoegt met de onzichtbare CO₂-straal, zodat de operator ziet waar de machine zal vuren en de kop op het oog kan uitlijnen.
ZnSe, 2 mm dik, met een vrije opening van meer dan 90%: antireflecterend bij 10,6 µm en hoogreflecterend tussen 500 en 700 nm. De tolerantie op diameter en dikte is ±0,1 mm.
Verkrijgbaar in Ø20 (0,78") en Ø25 (0,98").
Technische specificaties
Optiek
- Materiaal
- Zinkselenide (ZnSe)
- Dikte
- 2 mm
- Vrije apertuur
- > 90 %
- Coating
- AR bij 10,6 µm, HR bij 500–700 nm
- Diameters
- Ø20 (0,78") / Ø25 (0,98")
- Tolerantie, diameter en dikte
- ±0,1 mm
Specificaties, afbeeldingen en beschrijvingen dienen uitsluitend ter algemene oriëntatie en kunnen zonder voorafgaande kennisgeving wijzigen. Configuraties, prestatiegegevens en meegeleverde onderdelen kunnen per productiepartij en markt verschillen. Bindend zijn de specificaties, de leveringsomvang en de voorwaarden in de schriftelijke offerte die wij voor uw bestelling opstellen.
Toepassingen
Aanbevolen voor
Uitlijnen van de kop op AEON Mira- en Nova-CO₂-machines.
Serie
Accessories
Veelgestelde vragen
Wat doet de straalcombiner (beam combiner)?
Hij laat u zien waar de machine zal vuren. De CO₂-straal is onzichtbaar, daarom voegt deze halfdoorlatende spiegel een zichtbare rode geleidelijn samen met het pad van de straal. Valt de rode lijn samen met de straal, dan kunt u de kop op het oog uitlijnen.
Welke diameter moeten we bestellen?
De diameter die al in uw machine zit: Ø20 mm (0,78") of Ø25 mm (0,98"). Afgezien van de diameter hebben beide uitvoeringen dezelfde specificatie: 2 mm dik, met een tolerantie van ±0,1 mm op diameter en dikte. Weet u niet zeker welke uw machine gebruikt, stuur ons dan het machinemodel en wij bevestigen het voordat u bestelt.
Waarvan is hij gemaakt en hoe is hij gecoat?
Zinkselenide (ZnSe), 2 mm dik, met een vrije apertuur van meer dan 90%. De coating is antireflecterend bij 10,6 µm, zodat de CO₂-straal erdoorheen gaat, en sterk reflecterend tussen 500 en 700 nm; zo wordt het zichtbare rode richtlicht op hetzelfde pad als de straal gebracht.
