HSG 3015X Fibre Laser Cutting Machine

HSG 3015X – Faserlaser-Schneidmaschine

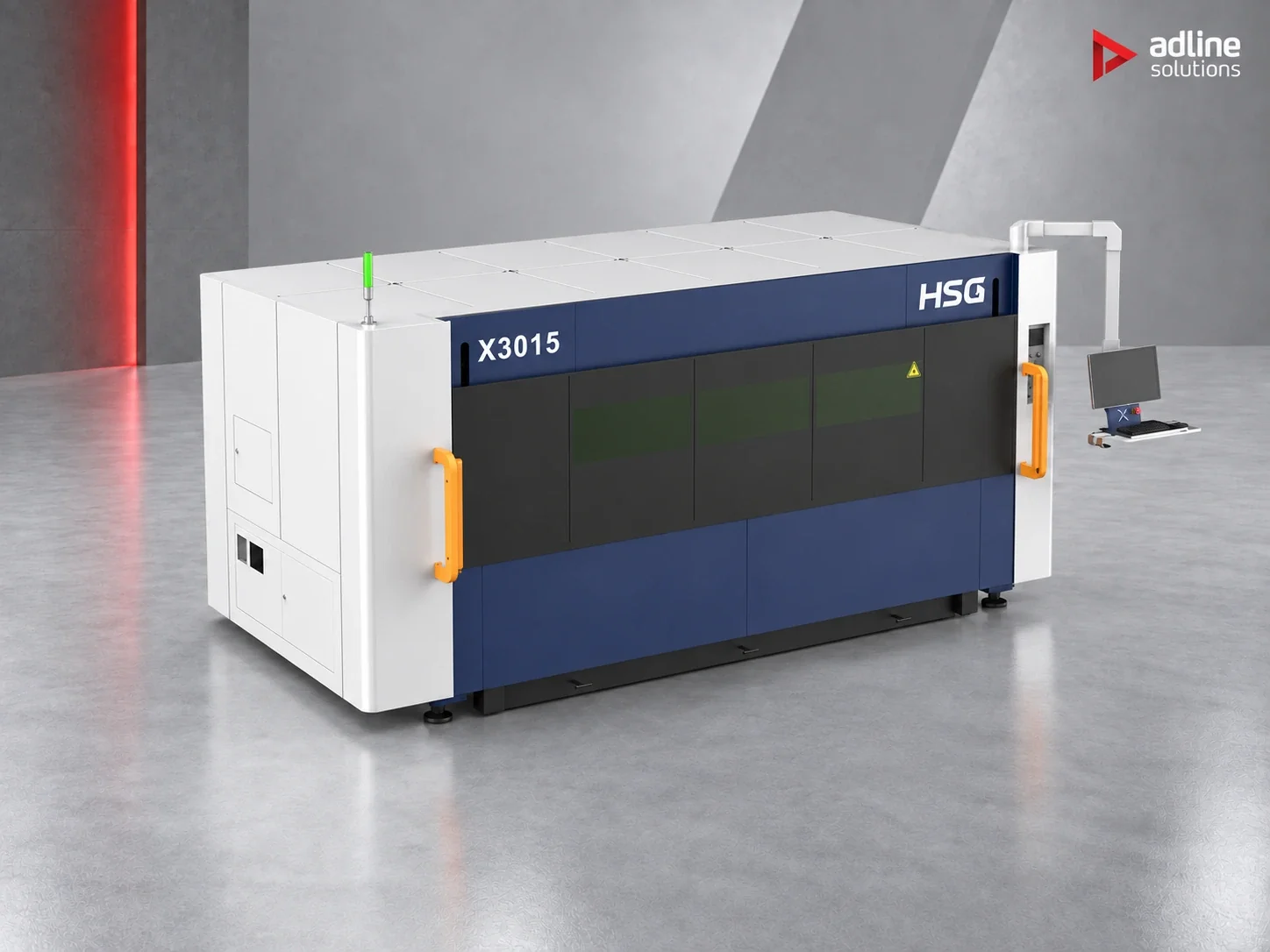

Die HSG 3015X ist eine vollständig geschlossene Faserlaser-Schneidanlage mit Wechseltischen, ausgelegt für Bleche bis 3000 × 1500 mm. Sie ist für Stahl- und Edelstahlbleche sowie beschichtete Bleche in verschiedenen Farben gebaut. Der Arbeitsbereich beträgt 1500 × 3000 mm bei 1525 × 3025 mm Achsverfahrweg, die Z-Achse hat 270 mm Verfahrweg – genug Platz für Spannvorrichtungen und nicht ebene Teile. Jeder der beiden Tische trägt 800 kg, sodass ein Blech geschnitten werden kann, während das nächste geladen wird.

Die Achsen werden von Inovance-Servomotoren über Zahnstangenantriebe und Getriebe von Wittenstein Alpha aus Deutschland angetrieben. Die Arbeitsgeschwindigkeit erreicht 140 m/min bei 1,5 G Beschleunigung auf einer Achse und 2,5 G auf kombinierten Achsen. Die Tischpositionierung beträgt ±0,03 mm, die Wiederholgenauigkeit 0,03 mm. Die Linearführungen sind hochpräzise geschliffen, 35 mm auf der Y-Achse und 25 mm auf X, mit Selbstreinigung und automatischer Schmierung, damit die Führungen in einer Werkstatt voller Schlackenstaub bestehen.

Der Rahmen basiert auf einer Konstruktion der Shanghai Communications University: robotergeschweißt bei 600 °C, anschließend 24 Stunden im Ofen gehärtet und spannungsarm geglüht. Der Portalschlitten besteht aus Aluminium, im Niederdruckguss in einer 10-t-Form gefertigt – so bleibt die bewegte Masse gering genug, um die verfügbare Beschleunigung ohne Steifigkeitsverlust zu nutzen.

Der HSG-Autofokus-Schneidkopf ist für 6 kW ausgelegt und trägt sieben Linsen, davon drei Schutzgläser. Die Raycus-Quelle wird mit 3 kW oder 6 kW angeboten. Ein Umlaufkühler mit Heizung ist an die SPS angebunden, sodass die Maschine nicht läuft, wenn der Kühlkreislauf blockiert ist oder die Quelle außerhalb ihres optimalen Temperaturbereichs liegt. Ein elektronischer Sauerstoff-Druckregler stellt den Druck in Schritten von 0,1 bar ein, getrennt für Einstechen und Schneiden, gesteuert über das Schneidprofil in der CNC. Rauch und Schlacke werden von einem Filtersystem von FTA (Italien) mit vier selbstreinigenden Trommeln und 4500 m³/h abgeführt.

Die Steuerung erfolgt über CypCut 2000 mit CAD- und CAM-Funktionen, auch auf einem separaten Arbeitsplatz, das Nesting über CYPNEST mit einer ein Jahr gültigen Lizenz und jährlicher Verlängerung. Die Software enthält Schneidprofile für jedes Blech, das die Maschine schneiden kann, mit Geschwindigkeit, Gasdrücken, Frequenz, Einstechzeiten, Gasart und Düse – das verkürzt die Umstellung, wenn der Betrieb von einer Blechsorte zur anderen wechselt. Automatische Blechkantenerkennung und grafische Autopositionierung legen die Verschachtelung auf das Blech, wie es geladen wurde. Die Aufstellung erfordert 8900 × 2260 × 2200 mm für die Maschine und insgesamt 9800 × 3800 × 2900 mm Stellfläche; das Nettogewicht beträgt 7500 kg, die Versorgung 380 V Drehstrom bei 32 kW, ein Spannungsregler mit 40/60 kVA ist im Lieferumfang enthalten.

Anwendungen

• Schneiden von Stahl- und Edelstahlblech bis 3000 × 1500 mm
• Beschichtete und farbig veredelte Bleche
• Lohnfertigung im Blechzuschnitt in kontinuierlicher Produktion
• Zuschnitte für Gehäuse, Schaltschränke und Metallmöbel
• Konstruktionswinkel, Rahmen und Maschinenteile
• In CYPNEST verschachtelte Kleinserien
