Hanma SM-1815 CO₂ Laser Textile Cutting Machine
Auf Anfrage
- 100-W-CO₂-Quelle mit 1800 × 1500 mm Arbeitsfläche
- Bis 500 mm/s bei ±0,1 mm Auflösung
- Canon-Spiegelreflexkamera erfasst das gesamte Bett in einer Aufnahme
- Konturerkennung schneidet gedruckte Umrisse auch auf gedehntem oder verzogenem Stoff
- Förderband mit automatischer Links-Rechts-Ausrichtung für Rollenware
- DSP-Steuerung mit Display im Rahmen; USB-Verbindung zum PC
CO₂-Textilschneider mit 100-W-Quelle, 1800 × 1500 mm Arbeitsfläche und einer Spiegelreflexkamera, die die gesamte Fläche in einer Aufnahme für den Konturschnitt erfasst.
Angebot anfordern- Laserschneiden
- Textilien
- Leder
Über diese Maschine

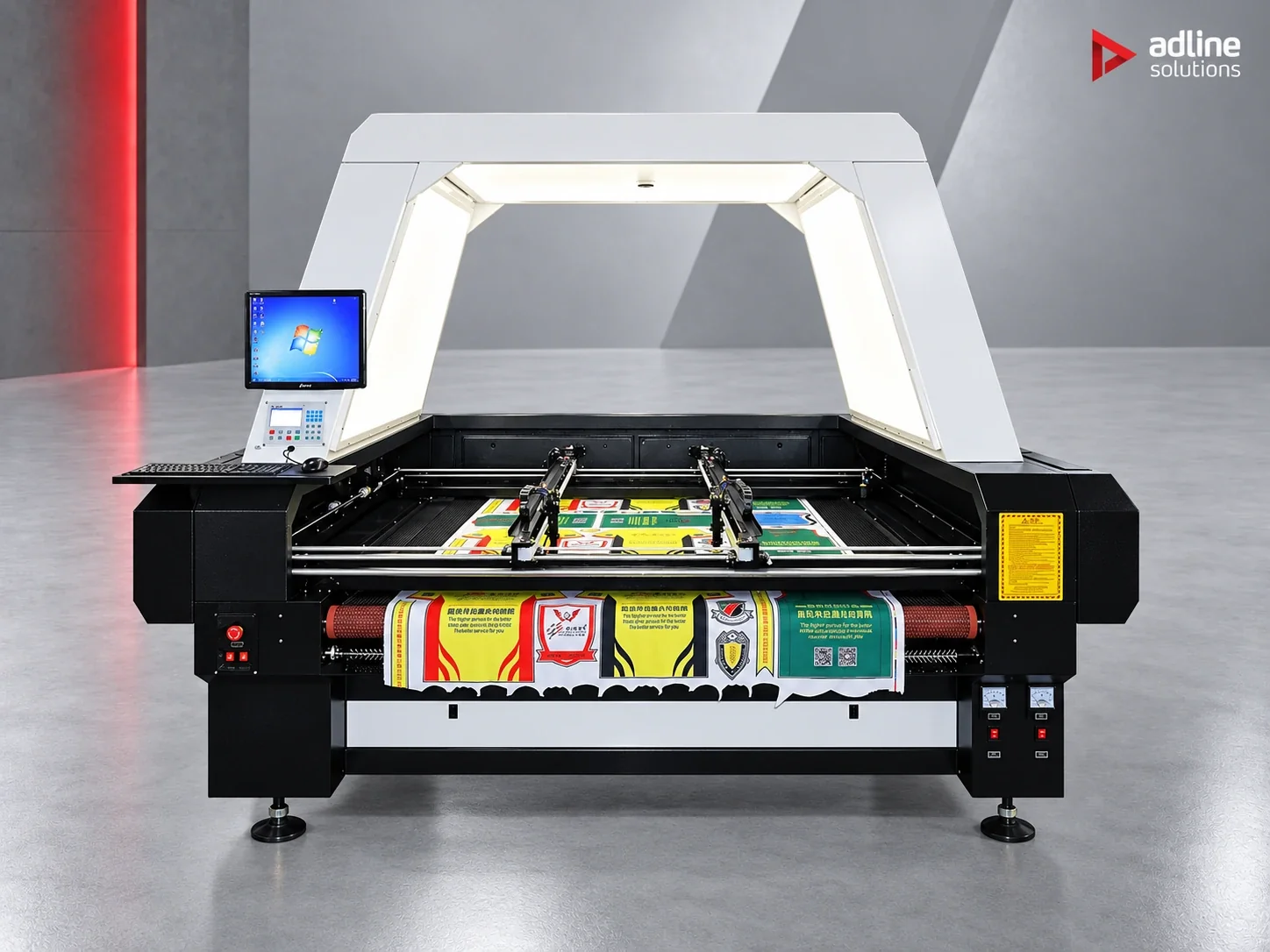

SM-1815 CO₂-Laserschneidmaschine für Textilien
Die SM-1815 ist eine CO₂-Laserschneidmaschine für Textilien mit einer 100-W-Quelle und einer Arbeitsfläche von 1800 × 1500 mm. Sie verfährt mit bis zu 500 mm/s bei einer Auflösung von ±0,1 mm. Sie wird per USB mit einem PC verbunden, und eine DSP-Steuerung mit eigenem Display ist im Maschinenrahmen integriert, sodass ein geladener Auftrag direkt an der Maschine gestartet und überwacht werden kann.
Das besondere Merkmal ist die Kamera über dem Bett. Eine hochauflösende Spiegelreflexkamera fotografiert die gesamte Arbeitsfläche in einer einzigen Aufnahme, statt das Bild aus mehreren Teilaufnahmen zusammenzusetzen – damit entfallen die Passerfehler, die beim Zusammenfügen von Fragmenten entstehen. Anhand dieses Bildes erkennt die Steuerung mehrere Schnittmuster und sucht die zu verfolgende Kontur, sodass ein bedrucktes Teil auf seinem tatsächlich gedruckten Umriss geschnitten wird, auch wenn sich der Stoff nach dem Drucken gedehnt oder verzogen hat – die übliche Schwierigkeit beim Schneiden weicher, instabiler Materialien.
Die Achsen werden von Hybrid-Servomotoren mit Riemenantrieb bewegt, und das Material wird über ein Förderband vorgeschoben. Die Zuführung korrigiert sich während des Materialtransports selbst nach links und rechts und hält den Stoff rechtwinklig zum Bett, sodass Rollenware kontinuierlich geschnitten werden kann, ohne dass ein Bediener das Material bei jedem Schritt neu ausrichten muss. Die automatische Korrektur arbeitet mit der Kontursuche zusammen, wenn das Material leicht verformt ankommt.
Die Maschine arbeitet mit 220 V und nimmt 1800 W auf, was die Installation im Vergleich zu Drehstromanlagen einfach hält. Sie beansprucht 2365 × 1966 × 2452 mm und wiegt 1200 kg. Die Software ist im Lieferumfang der Maschine enthalten.
Sie eignet sich für Druckereien und Weiterverarbeiter, die sublimierte und bedruckte Textilien von der Rolle schneiden – Fahnen, Banner und textile Werbeträger, Sportbekleidung und Konfektionsteile, Applikationen und Schriftzüge –, bei denen die Teile einem gedruckten Umriss statt einer Nennzeichnung folgen müssen.
Anwendungen
- Schneiden bedruckter und sublimierter Textilien von der Rolle
- Fahnen, Banner und textile Werbeträger
- Sportbekleidung und Konfektionsteile, geschnitten nach dem gedruckten Umriss
- Verschachteltes Schneiden mehrerer Muster aus Stoff
- Applikationsformen und textile Schriftzüge
- Zuschnitte für Heimtextilien und Polsterei
Technische Daten
Leistung
- Höchstgeschwindigkeit
- 500 mm/s
- Auflösung
- ±0,1 mm
Arbeitsbereich
- Arbeitsbereich
- 1800 × 1500 mm
Materialien
- Materialien
- Textilien
Werkzeuge & Köpfe
- Laserleistung
- 100 W
Antrieb & Mechanik
- Achsantriebe
- Hybrid-Servomotoren
- Antrieb
- Riemen / Förderband
- Materialzuführung
- Automatische Förderbandzuführung mit seitlicher Selbstausrichtung
Software & Steuerung
- Controller
- DSP, integrierte Digitaleinheit mit Display im Maschinenrahmen
- Kamera
- Canon-SLR-Kamera oben, im Lieferumfang
- Software
- Enthalten
- PC-Anschluss
- USB
Strom & Umgebung
- Stromversorgung
- 220 V
- Leistungsaufnahme
- 1800 W
Abmessungen & Gewicht
- Maschinenabmessungen
- 2365 × 1966 × 2452 mm
- Gewicht
- 1200 kg
Technische Daten, Abbildungen und Beschreibungen dienen der allgemeinen Orientierung und können ohne Vorankündigung geändert werden. Konfigurationen, Leistungswerte und Lieferumfang können je nach Produktionscharge und Markt abweichen. Verbindlich sind die technischen Daten, der Lieferumfang und die Bedingungen, die in dem schriftlichen Angebot zu Ihrer Bestellung festgelegt sind.
Einsatzbereich
Empfohlen für
CO₂-Textilschneider mit 100-W-Quelle, 1800 × 1500 mm Arbeitsfläche und einer Spiegelreflexkamera, die die gesamte Fläche in einer Aufnahme für den Konturschnitt erfasst.
Häufig gestellte Fragen
Wofür ist die SM-1815 gedacht?
Zum Schneiden bedruckter und sublimierter Textilien von der Rolle entlang der tatsächlich gedruckten Kontur: Fahnen, Banner und Textilwerbung, Sportbekleidung und Konfektionsteile, Applikationen und Beschriftungen sowie Heimtextil- und Polsterteile. Sie eignet sich für Druckereien und Weiterverarbeiter, deren Teile einer gedruckten Kontur statt einer Sollzeichnung folgen müssen.
Wie findet die Kamera die Schnittlinie?
Eine Canon-Spiegelreflexkamera über dem Tisch fotografiert den gesamten Arbeitsbereich in einer einzigen Aufnahme, sodass keine Stitching-Fehler durch das Zusammensetzen von Teilbildern entstehen. Anhand dieses Bildes erkennt die Steuerung mehrere Schnittmuster und sucht die Kontur, sodass ein bedrucktes Teil entlang seiner tatsächlichen Kontur geschnitten wird, auch wenn sich der Stoff seit dem Druck gedehnt oder verzogen hat.
Wie groß ist der Arbeitsbereich und wie schnell ist die Maschine?
Der Arbeitsbereich beträgt 1800 × 1500 mm. Die 100-W-CO₂-Quelle schneidet mit bis zu 500 mm/s bei einer Auflösung von ±0,1 mm, angetrieben von Hybrid-Servomotoren mit Riemenantrieb. Senden Sie uns Ihre typischen Zuschnittgrößen und Stoffe, und wir prüfen, wie sie sich auf dem Tisch verschachteln lassen.
Kann die Maschine kontinuierlich von der Rolle schneiden?
Ja. Das Material wird per Förderband vorgeschoben, und die Zuführung korrigiert sich während des Bahnlaufs nach links und rechts, sodass der Stoff rechtwinklig zum Tisch bleibt. Rollenware kann kontinuierlich geschnitten werden, ohne dass ein Bediener das Material bei jedem Schritt neu ausrichten muss, und die automatische Korrektur arbeitet mit der Konturerkennung zusammen, wenn der Stoff leicht verzogen ankommt.
Wie wird die Maschine gesteuert?
Ein DSP-Controller mit eigenem Display ist im Rahmen integriert, sodass ein geladener Auftrag direkt an der Maschine gestartet und überwacht werden kann. Die Verbindung zum PC erfolgt per USB, die Software ist im Lieferumfang enthalten.
Was wird vor Ort benötigt?
Ein 220-V-Anschluss für 1800 W, was die Installation einfacher macht als bei Drehstromgeräten. Die Maschine nimmt 2365 × 1966 × 2452 mm ein und wiegt 1200 kg. Senden Sie uns Ihren Hallenplan, und wir bestätigen die Aufstellung.
