Flora XTRA 5000H Pro Hybrid UV Printer - 5 m
Auf Anfrage
- Hybrid: Rollenmedien bis 5 m Breite und starre Platten bis 5000 × 2500 mm
- Konica-Minolta-KM-1024A-Köpfe, doppeltes symmetrisches CMYK, bis zu 24 Köpfe
- Bis zu ~150 m²/h bei 4 Pass (CMYK, 6 Kopfreihen)
- Medien bis 51 mm Stärke, mit automatischer Kopfhöhenanpassung
- Dreischichtiger Spotfarbdruck in den Modi CWC und WCV, Weiß optional
- Integrierter LED-Leuchtkasten zur Vorschau von Backlit-Ergebnissen während des Drucks
Extrabreiter 5-m-Hybrid-UV-LED-Drucker für Rollenmedien und starre Platten bis 5000 × 2500 mm und 51 mm Stärke, mit doppeltem CMYK und bis zu ~150 m²/h.
Angebot anfordernFlachbett, Hybrid oder Rolle? Zum Ratgeber- UV-Druck
- Beschilderung & Werbung
- Großformat
Über diese Maschine

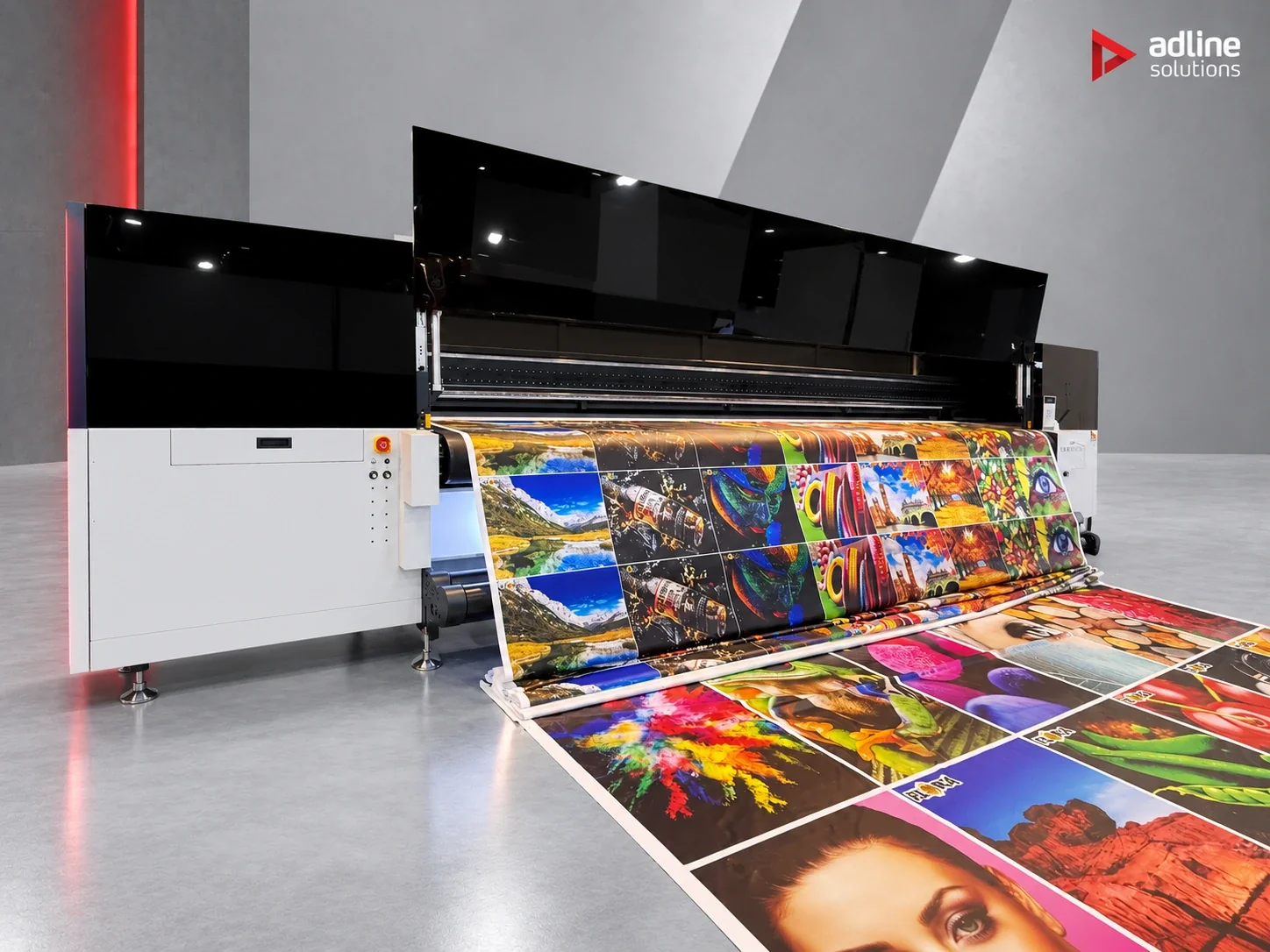

Flora XTRA 5000H Pro – Hybrid-UV-Drucker, 5 m
Der XTRA 5000H Pro (XTRA5000H) ist ein extrabreiter Hybrid-UV-Drucker, der sowohl flexible Rollenmedien bis 5 m Breite als auch starre Platten bis 5000 × 2500 mm verarbeitet. Ein Vakuumtisch in Kombination mit einem Förderband und Verlängerungstischen positioniert schwere und dicke Medien bis 51 mm präzise.
Drucksystem
Der Kopfwagen verwendet eine doppelte CMYK-Konfiguration in symmetrischer Anordnung und nimmt bis zu 24 Graustufen-Druckköpfe Konica Minolta KM-1024A mit variabler Tropfengröße auf; gedruckt wird mit bis zu 600 × 2400 dpi. Vier Graustufen sorgen für weiche Übergänge in Verläufen und feinen Details. Die vier Standardfarben lassen sich optional um Light Cyan, Light Magenta und Weiß erweitern.
Geschwindigkeit
Bei 4 Pass in CMYK über die volle Breite druckt die Konfiguration mit 6 Kopfreihen rund 150 m²/h. Die Konfiguration mit 3 Reihen arbeitet mit etwa der Hälfte, rund 75 m²/h.
Weiß, Schichten und Backlits
Drei Spotfarbschichten in den Modi CWC und WCV ermöglichen den Druck auf transparenten Materialien und den Aufbau von Spezialeffekten mit Weiß. Ein doppeltes automatisches Unterdrucksystem mit separatem Kreislauf für Weiß hält den Tintenfluss stabil und verhindert Tropfen. Eine integrierte LED-Leiste zeigt dem Bediener den Leuchtkasteneffekt eines Backlit-Drucks bereits während des Drucks.

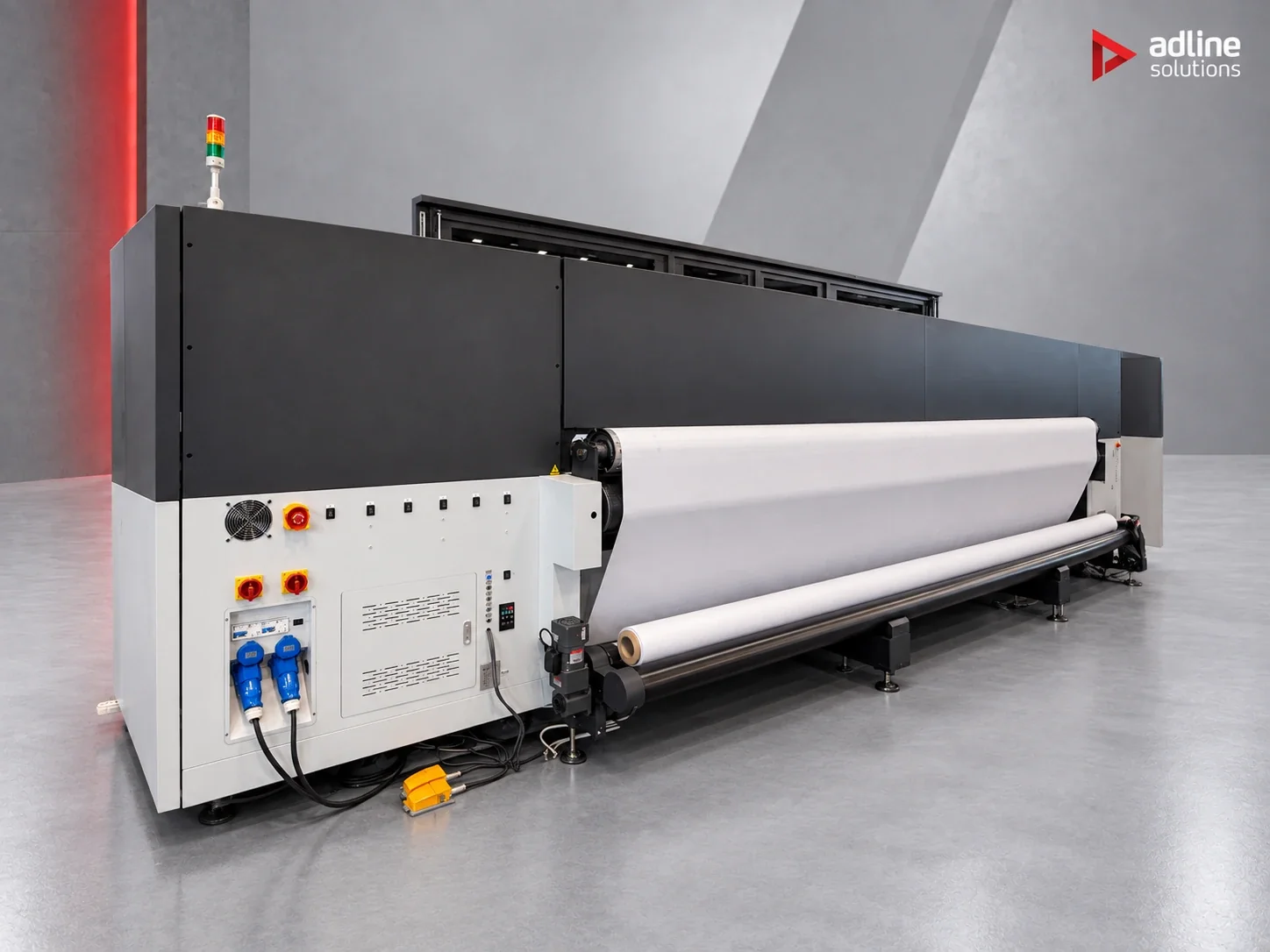

Medienhandling und Sicherheit
Der Drucker erkennt die Medienstärke und stellt die Kopfhöhe automatisch ein. Ein Kollisionsschutz schützt die Köpfe, und eine Infrarotschranke erkennt Hindernisse an Zuführung und Aufwicklung. Dynamisch regelbare UV-LED-Lampen härten die Tinte beim Auftragen aus.
Software
Der Workflow läuft über Photoprint Server oder Onyx, optional Caldera, und verarbeitet TIFF-, JPEG-, PDF-, EPS- und PS-Dateien.
Anwendungen
- Banner, Mesh und große Außendisplays auf Rollen bis 5 m
- Direktdruck auf starren Platten bis 5000 × 2500 mm und 51 mm Stärke
- Leuchtkästen, mit Vorschau des Backlit-Effekts während des Drucks
- Transparente Materialien und Spezialeffekte mit Weiß in den Modi CWC / WCV
Technische Daten
Drucksystem
- Druckkopfkonfiguration
- Konica Minolta KM-1024A-Köpfe, doppeltes CMYK, symmetrische Anordnung
- Anzahl Druckköpfe
- Bis zu 24 (Graustufen)
- Variable Tropfengröße
- 6–18 pl / 4,8–15 pl, 4 Graustufen
- Druckauflösung
- Bis zu 600 × 2400 dpi
- Tintenart
- UV-Tinte
- Tintenfarben
- CMYK Standard; Light Cyan, Light Magenta und Weiß optional
- Mehrschichtdruck
- 3 Schmuckfarbenschichten, CWC- und WCV-Modus
- Tintenversorgung
- Duales automatisches Unterdrucksystem, separater Kreislauf für Weiß
Leistung
- Druckgeschwindigkeit (4-Pass, CMYK)
- ~150 m²/h mit 6 Kopfreihen; ~75 m²/h mit 3 Reihen
Medien
- Max. Rollenbreite
- 5000 mm
- Rollendurchmesser
- Bis zu 400 mm
- Max. Plattengröße
- 5000 × 2500 mm
- Max. Medienstärke
- 51 mm
- Medienhandling
- Vakuumtisch + Förderband, Verlängerungstische
- Kopfhöhe
- Automatische Medienstärkenerkennung und Kopfhöhenanpassung
Aushärtung
- Aushärtungssystem
- UV-LED-Lampen mit dynamischer Anpassung
Software & Konnektivität
- RIP-Software
- Photoprint Server, Onyx (Caldera optional)
- Dateiformate
- TIFF, JPEG, PDF, EPS, PS
Abmessungen & Gewicht
- Maschinenabmessungen (B × T × H)
- 7900 × 2200 × 1700 mm
- Maschinengewicht
- 4000 kg
Strom & Umgebung
- Stromversorgung
- 200–240 V AC, einphasig, 50/60 Hz
- Strom
- 25 A Drucker, 30 A Vakuum
- Betriebstemperatur
- 20–30 °C
- Betriebsfeuchtigkeit
- 40–80 % (nicht kondensierend)
- Belüftung
- Erforderlich
Zertifizierungen
- Zertifizierungen
- ISO 9001:2008, CE, FCC, UL, RoHS
Merkmale
- LED-Leuchtkasten
- Integrierter LED-Streifen zur Vorschau von Backlit-Drucken während des Druckens
- Kollisionsschutz
- Kollisionsschutz für Druckköpfe
- Infrarot-Sicherheitslichtschranke
- Erkennt Hindernisse an Zuführung und Aufwicklung
Technische Daten, Abbildungen und Beschreibungen dienen der allgemeinen Orientierung und können ohne Vorankündigung geändert werden. Konfigurationen, Leistungswerte und Lieferumfang können je nach Produktionscharge und Markt abweichen. Verbindlich sind die technischen Daten, der Lieferumfang und die Bedingungen, die in dem schriftlichen Angebot zu Ihrer Bestellung festgelegt sind.
Einsatzbereich
Empfohlen für
Extrabreiter 5-m-Hybrid-UV-LED-Drucker für Rollenmedien und starre Platten bis 5000 × 2500 mm und 51 mm Stärke, mit doppeltem CMYK und bis zu ~150 m²/h.
Serie
Flora
Häufig gestellte Fragen
Welche Formate kann sie verarbeiten?
Rollenmedien bis 5000 mm Breite auf Rollen bis 400 mm Durchmesser sowie starre Platten bis 5000 × 2500 mm und 51 mm Stärke. Ein Vakuumtisch mit Transportband und Verlängerungstischen positioniert schwere und dicke Medien. Damit lassen sich 5-m-Banner und Mesh ebenso wie große Platten auf einer Maschine verarbeiten.
Wie schnell ist er, und sollten wir 3 oder 6 Kopfreihen wählen?
Bei 4 Pass in CMYK über die volle Breite druckt die 6-Reihen-Konfiguration rund 150 m²/h und die 3-Reihen-Konfiguration etwa die Hälfte, rund 75 m²/h. Der Schlitten nimmt bis zu 24 Konica-Minolta-KM-1024A-Graustufen-Köpfe in symmetrischer Doppel-CMYK-Anordnung auf. Nennen Sie uns Ihre monatlichen Quadratmeter, und wir empfehlen Ihnen die passende Konfiguration.
Welche Farben und welche Auflösung bietet die Maschine?
CMYK ist Standard, Light Cyan, Light Magenta und Weiß sind optional. Die Auflösung reicht bis 600 × 2400 dpi, mit variablen Tropfengrößen (6–18 pl / 4,8–15 pl) in vier Graustufen für weiche Verläufe. Drei Spotfarbenebenen in den Modi CWC und WCV ermöglichen den Druck auf transparente Materialien und Effekte mit Weiß.
Welche Sicherheits- und Kopfschutzfunktionen hat sie?
Der Drucker erkennt die Medienstärke und passt die Kopfhöhe automatisch an, ein Kollisionsschutz sichert die Köpfe, und eine Infrarot-Lichtschranke erkennt Hindernisse an Zuführung und Aufwicklung. Ein doppeltes automatisches Unterdruck-Tintensystem mit separatem Weißkreislauf hält den Tintenfluss stabil und verhindert Tropfen.
Was wird vor Ort benötigt?
Einen einphasigen Anschluss 200–240 V AC, 50/60 Hz mit 25 A für den Drucker und 30 A für das Vakuum sowie eine Belüftung, die erforderlich ist. Der Raum sollte 20–30 °C und 40–80 % Luftfeuchtigkeit (nicht kondensierend) aufweisen. Die Maschine misst 7900 × 2200 × 1700 mm und wiegt 4000 kg.
Können wir Backlit-Drucke während des Drucks prüfen?
Ja. Ein integrierter LED-Streifen dient als Leuchtkasten, sodass der Bediener den Hinterleuchtungseffekt bereits während des Drucks sieht und nicht erst danach. Die Dateien werden in Photoprint Server oder Onyx, optional Caldera, aus TIFF, JPEG, PDF, EPS und PS vorbereitet.
