Flora Rhino 2500 Single-Pass Corrugated Board Printer
Rendelésre
- Single-pass nyomtatás akár 120 m/min sebességgel
- 600 × 1200 dpi többszintű szürkeárnyalatos nyomtatással
- Adagolási szélesség 500 – 2500 mm; nyomtatási szélesség 645 – 1290 mm, opcióként 1610 mm
- Nagy átfolyású, kettős negatív nyomású tintarecirkuláció
- Automatikus portalanítás a kartonrostok okozta fúvókaeltömődés ellen
- Vízbázisú pigmenttinta, természetes száradás
Single-pass tintasugaras nyomtató 1,5 – 15 mm vastag hullámkartonhoz, 500 – 2500 mm adagolási szélesség, vízbázisú pigmenttinta, akár 120 m/min.
Ajánlatkérés- Csomagolás
- Hullámkarton
A gépről

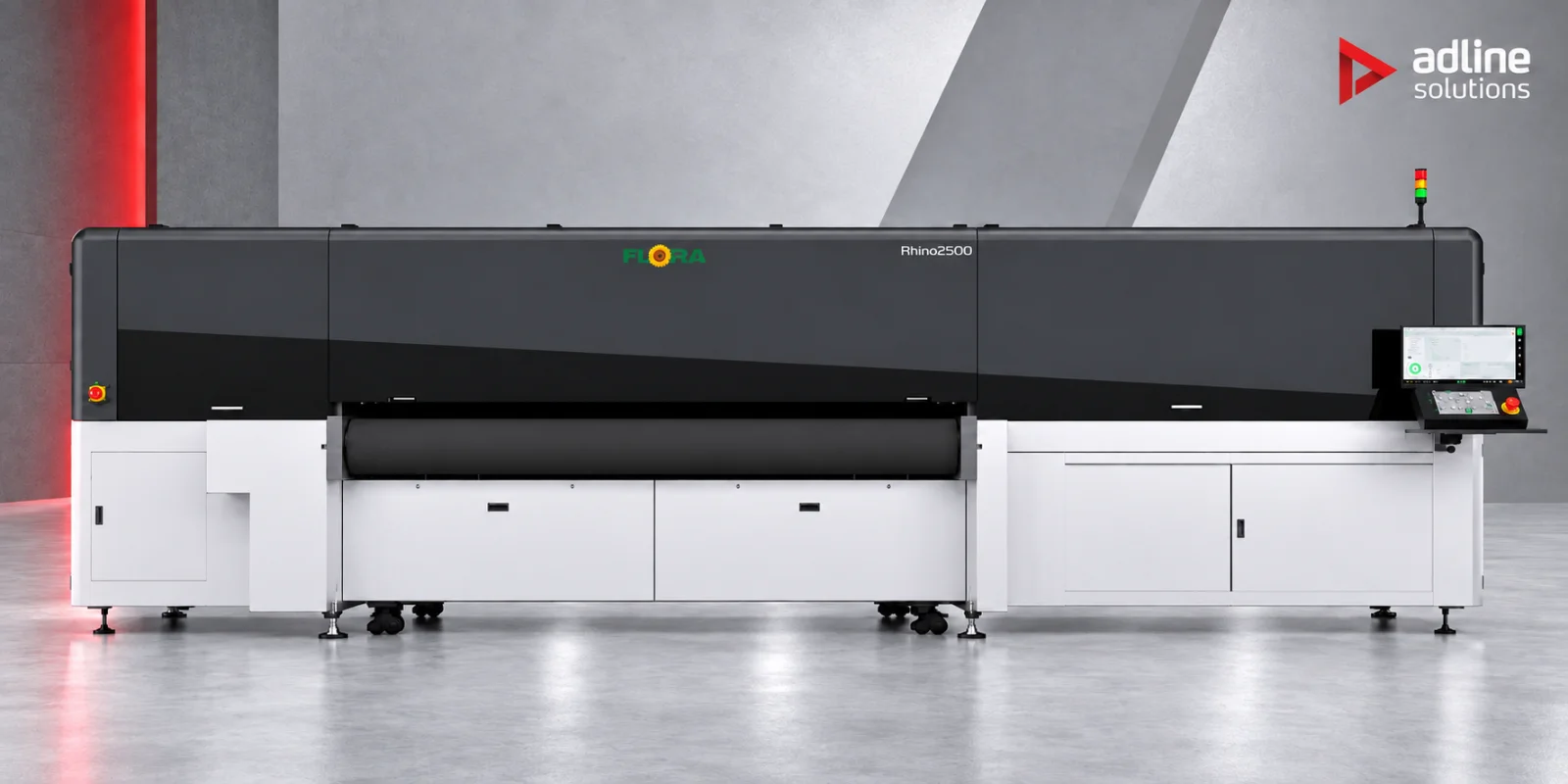

Flora Rhino 2500 — single-pass hullámkarton-nyomtató
A Rhino 2500 ipari single-pass tintasugaras nyomdagép 1,5 – 15 mm vastag hullámkartonra történő közvetlen digitális nyomtatáshoz, 500 – 2500 mm adagolási szélességű íveken. CMYK színekben nyomtat vízbázisú pigmenttintával (AQ), amely természetes úton szárad, kikeményítő egység nélkül.
Mivel a fejek a teljes ívszélességet lefedik, ahelyett hogy áthaladnának rajta, a teljesítményt a választott felbontás határozza meg. Az ipari piezo drop-on-demand fejek felbontása legfeljebb 600 × 1200 dpi. A gép 120, 80, 60 és 40 m/min sebességgel fut 600 × 400, 600 × 600, 600 × 800, illetve 600 × 1200 dpi felbontásnál. A 600 × 1200 dpi-s többszintű szürkeárnyalatos nyomtatás a barna kraftpapíron szükséges telítettséget adja.
A tintarendszer nagy átfolyású, kettős negatív nyomású recirkulációt alkalmaz, amely a fúvókák mögött mozgásban tartja a tintát ahelyett, hogy az ívek között állna, a tinta termosztálása pedig a teljes műszak alatt állandó cseppméretet biztosít. A fúvókák tisztítása és nedvesítése automatikus. Az automatikus portalanítás a másik mechanizmus, amely ebben az alkalmazásban fontos: a hullámkarton rostokat bocsát ki, és a fúvókalapon lerakódó rostok a fúvókaeltömődés szokásos okai. Az elülső élről történő adagolás minimálisra csökkenti az ív kézi mozgatását, a munkaváltások pedig a sor leállítása nélkül történnek.
A nyomtatási szélesség alapkivitelben 645 és 1290 mm között állítható, opcióként 1610 mm is elérhető, 400 – 1500 mm hosszú íveken, vagy az opcionális alátámasztással legfeljebb 4000 mm-en. Az adatok optikai szálon érkeznek a gépre, a RIP a Photoprint, a rendszer pedig külső RIP-szoftverek számára is nyitott. A tápellátás háromfázisú AC 380 – 400 V, 40 A és 20 kW, 6 – 8 bar száraz sűrített levegővel, 24 – 28 °C hőmérsékletű és 50 – 70 % relatív páratartalmú helyiségben.
A gép olyan hullámkarton-csomagolóüzemeknek való, amelyeknek folyamatos, 24/7 termelésre van szükségük, de kis, személyre szabott szériákat is vállalnak, ahol az egyik munkáról a másikra nyomólemezcsere és leállás nélkül kell átállni.
Alkalmazások
- Közvetlen digitális nyomtatás 1,5 – 15 mm vastag hullámkartonra
- Hullámkarton csomagolás legfeljebb 2500 mm széles íveken
- Kis, személyre szabott szériák gyors munkaváltással
- Folyamatos 24/7 termelés egyenletes nyomtatási minőséggel
Műszaki adatok
Teljesítmény
- Max. felbontás
- 600 × 1200 dpi
Munkafelület
- Nyomtatási szélesség
- 645 – 1290 (1610 opcionálisan) mm
- Anyaghossz
- 400 – 1500 (4000 az opcionális támasszal) mm
- Anyagvastagság
- 1,5–15 mm
Anyagok
- Kompatibilis anyagok
- Hullámkarton
Szerszámok és fejek
- Nyomtatási technológia
- Ipari piezoelektromos drop-on-demand nyomtatófejek
Hajtás és mechanika
- Tintaellátás
- Kettős negatív nyomású recirkuláció nagy áramlással
- Anyagmozgatás
- Elülső élről történő adagolás automatikus portalanítással
Szoftver és vezérlés
- Adatinterfész
- Optikai szál
- RIP szoftver
- Photoprint, külső RIP-ek számára nyitott
Áramellátás és környezet
- Tápellátás
- AC 380 – 400 V, háromfázisú, 50/60 Hz, 40 A
- Sűrített levegő
- 6 – 8, száraz bar
- Üzemi hőmérséklet
- 24–28 °C
- Relatív páratartalom
- 50–70 %
Teljesítmény
- Nyomtatási sebesség 600 × 400 / 600 × 600 / 600 × 800 / 600 × 1200 dpi mellett
- 120 / 80 / 60 / 40 m/min
Munkafelület
- Adagolási szélesség
- 500–2500 mm
Szerszámok és fejek
- Tintatípus és színek
- Vízbázisú pigment (AQ), CMYK
- Tintatartály kapacitása
- Színenként 10 l
- Szárítás / kikeményítés
- Természetes száradás
Áramellátás és környezet
- Beépített teljesítmény
- 20 kW
Anyagmozgatás
- Papíradagolás
- Elülső élről adagoló (opcionálisan nyomásmentes elülsőél-adagolás)
Méretek és tömeg
- Gépméretek / tömeg
- 6100 × 5910 × 2000 mm / 6000 kg
- Telepítési terület
- 8100 × 8910 × 3000 mm
- Szállítás: nyomtatóegység
- 6285 × 2180 × 2420 mm / 4500 kg
- Szállítás: adagoló
- 3560 × 1500 × 2420 mm / 2700 kg
A műszaki adatok, képek és leírások általános tájékoztatásul szolgálnak, és előzetes értesítés nélkül változhatnak. A konfigurációk, teljesítményadatok és a szállítási terjedelem gyártási tételenként és piaconként eltérhetnek. A kötelező érvényű specifikációt, szállítási terjedelmet és feltételeket a megrendeléséhez kiállított írásos ajánlatunk tartalmazza.
Alkalmazási részletek
Ajánlott felhasználás
Single-pass tintasugaras nyomtató 1,5 – 15 mm vastag hullámkartonhoz, 500 – 2500 mm adagolási szélesség, vízbázisú pigmenttinta, akár 120 m/min.
Sorozat
Flora
Gyakori kérdések
Mire való a Rhino 2500?
Single-pass közvetlen digitális nyomtatásra 1,5–15 mm vastag hullámkartonra, legfeljebb 2500 mm adagolási szélességű íveken. Olyan csomagolóüzemeknek való, amelyek folyamatos, 24/7 termelést végeznek, de kis, személyre szabott sorozatokat is vállalnak, mert a munkaváltás nyomólemezcsere és a gyártósor leállítása nélkül történik.
Milyen gyors az egyes felbontásokon?
600 × 400 dpi-nél 120 m/min, 600 × 600-nál 80 m/min, 600 × 800-nál 60 m/min, 600 × 1200 dpi-nél pedig 40 m/min. Az ipari piezo drop-on-demand fejek a lap teljes szélességét lefedik, így a választott felbontás határozza meg a sebességet. 600 × 1200 dpi-nél a többszintű szürkeárnyalat biztosítja a barna kraftpapíron szükséges telítettséget.
Milyen lapméreteket fogad?
500–2500 mm adagolási szélességű és 400–1500 mm hosszú lapokat, opcionális alátámasztással legfeljebb 4000 mm hosszúakat, 1,5–15 mm vastagságban. A lapokat éladagoló (leading-edge feeder) veszi fel, opcióként nyomásmentes élbehúzással. Küldje el doboz-kiterítéseinek és nyomtatott paneljeinek méreteit, és visszaigazoljuk a nyomtatási szélességet az Ön elrendezéseihez.
Milyen tintát használ?
CMYK vízbázisú pigmenttintát (AQ), amely természetes úton szárad, így a gépsoron nincs kikeményítő egység. A tinta termosztálása egész műszakon át állandó cseppméretet biztosít, a nagy áramlású, kettős negatív nyomású recirkuláció pedig a lapok között is mozgásban tartja a tintát a fúvókák mögött.
Hogyan birkózik meg a kartonporral?
A hullámkarton rostszöszt bocsát ki, és a fúvókalapon lerakódó szösz a fúvókadugulás szokásos oka. Az adagoló automatikusan portalanítja a kartont, a fúvókák tisztítása és nedvesítése szintén automatikus, így a nyomtatási minőség hosszú sorozatoknál is egyenletes marad.
Mire van szükség a telepítés helyén?
Háromfázisú 380–400 V AC, 50/60 Hz-es hálózat 40 A-rel és 20 kW-tal, 6–8 bar nyomású száraz sűrített levegő, valamint 24–28 °C hőmérsékletű és 50–70 % relatív páratartalmú helyiség. A gép mérete 6100 × 5910 × 2000 mm, tömege 6000 kg; 8100 × 8910 × 3000 mm-es telepítési területtel számoljon. Nyomtatóegységként (6285 × 2180 × 2420 mm, 4500 kg) és adagolóként (3560 × 1500 × 2420 mm, 2700 kg) szállítjuk.
Milyen szoftvert használ?
