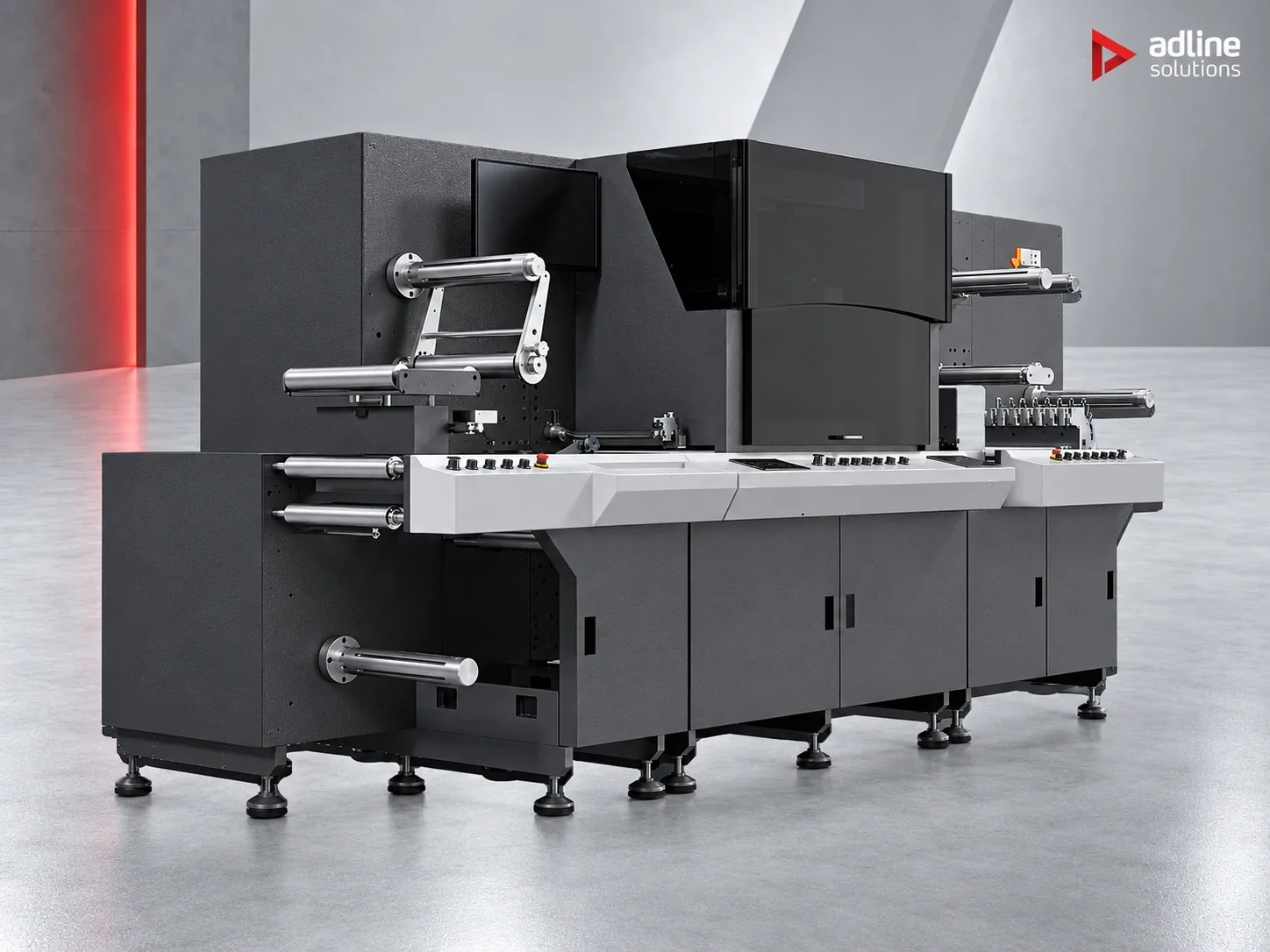

Jwei LP360 Laser Label Cutting System
Na dotaz
- Kovový RF laserový zdroj 300 W s životností 20 000 h a více
- Rychlost řezu až 80 m/min, přesnost ± 0,1 mm
- Šířka řezu 350 mm s neomezenou délkou řezu
- Kamerový systém CCD 4K s automatickým přepínáním mezi QR a čárovými kódy
- Stůl ze slitiny hliníku s podtlakovým přidržením
- Modulární: bigování, perforace, číslování, lakování, horká fólie
Laserová řezačka etiket s kovovým RF zdrojem 300 W, šířkou řezu 350 mm a rychlostí až 80 m/min při přesnosti ± 0,1 mm.
Poptat nabídku- Etikety
- Obaly
- Laserové řezání
O tomto stroji
Jwei LP360 – laserový systém pro řezání etiket
LP360 řeže etikety laserem namísto nože nebo výsekového nástroje. Kovový RF zdroj o výkonu 300 W pracuje rychlostí až 80 m/min s přesností řezu ± 0,1 mm v pracovní šířce až 350 mm a délka řezu je neomezená, takže raport určuje grafika, nikoli obvod nástroje. Pás materiálu je držen podtlakem na stole ze slitiny hliníku, který udržuje tenký vrchní materiál rovný a na místě, zatímco pracuje paprsek.
Konstrukce je modulární a lze ji doplnit o řadu dalších zpracovatelských stanic: bigování, perforaci, gravírování, průběžné číslování, flexotisk, lakování a ražbu horkou fólií. Jedna linka tak může vyrobit hotovou zušlechtěnou etiketu, aniž by se role musela předávat na další stroj.
Soutisk zajišťuje průmyslová kamera CCD 4K, která automaticky přepíná mezi QR kódy a čárovými kódy, s automatickou korekcí odchylky okraje. Převíjení, řezání na archy a podélné řezání probíhají automaticky, stejně jako odvod odpadu. Stroj zpracovává soubory AI, PLT, DXF a DWG. Paprsek vede dovážený galvanometr a trojrozměrný dynamický systém pod vlastním řídicím systémem řezání od výrobce.
Požadavky na připojení: třífázové pětivodičové napájení 380 V / 50 Hz, 15 kW pro stroj a 3 kW pro chladič vody a stlačený vzduch nad 0,4 MPa bez vody a oleje. Odvíjení i navíjení pojme role o průměru až 500 mm. Včetně sekce řezání na archy má stroj rozměry 1950 × 5500 × 1850 mm a hmotnost 4000 kg. Životnost laserového zdroje je udávána na 20 000 hodin nebo více.
Výrobce uvádí, že rychlost i přesnost závisejí na materiálu a aplikaci, proto je vhodné obě hodnoty ověřit na vzorku skutečného materiálu. Stroj je určen zpracovatelům etiket, kteří pracují s materiály, jež otupují nůž nebo se pod ním deformují — tenké fólie, PET a ochranné fólie —, a těm, kdo potřebují tvary, které nepokrývá žádný standardní výsekový nástroj.
Aplikace
- Papírové samolepicí etikety, vinné etikety a atypické tvary
- Materiály PET, fólie, ochranné fólie a průmyslové pásky
- Polepy vozidel a etikety pro elektronické výrobky
- RFID etikety a běžná výroba samolepicích etiket
Technické specifikace
Výkon
- Max. rychlost řezání
- ≤ 80 m/min
- Přesnost řezu
- ± 0,1 mm
Pracovní plocha
- Max. šířka řezu
- 350 mm
- Délka řezu
- Neomezeno
- Šířka podávání
- 350 mm
- Průměr odvíjení / navíjení
- 500 / 500 mm
Nástroje a hlavy
- Laserový zdroj
- 300, kovový RF laser W
- Životnost laserového zdroje
- ≥ 20 000 h
Pohon a mechanika
- Řezací plocha
- Stůl ze slitiny hliníku s podtlakem
- Korekce odchylky
- Automatická korekce hran
Software a řízení
- Kamerový systém
- Průmyslová kamera CCD 4K, automatické přepínání podle QR kódu / čárového kódu
- Podporované formáty souborů
- AI, PLT, DXF, DWG
Napájení a prostředí
- Napájení
- Třífázové, pětivodičové, 380 V / 50 Hz
- Příkon stroje
- 15 kW
- Výkon chladiče vody
- 3 kW
- Tlak stlačeného vzduchu
- > 0,4, bez vody a oleje MPa
Rozměry a hmotnost
- Rozměry stroje (Š × D × V)
- 1950 × 5500 × 1850, včetně archovací sekce mm
- Hmotnost
- 4000 kg
Specifikace, obrázky a popisy slouží pouze pro obecnou orientaci a mohou se změnit bez předchozího upozornění. Konfigurace, výkonové parametry a dodávané položky se mohou lišit podle výrobní série a trhu. Závazná je specifikace, rozsah dodávky a podmínky uvedené v písemné nabídce, kterou pro Vaši objednávku vystavíme.
Podrobnosti o použití
Doporučeno pro
Laserová řezačka etiket s kovovým RF zdrojem 300 W, šířkou řezu 350 mm a rychlostí až 80 m/min při přesnosti ± 0,1 mm.
Řada
Jwei
Často kladené otázky
Proč řezat etikety laserem místo nože?
U materiálů, které nůž tupí nebo se pod ním deformují, jako jsou tenké fólie, PET a ochranné fólie, a u tvarů, které nepokryje žádný standardní výsekový nástroj. Délka řezu je neomezená, takže opakování určuje grafika, nikoli obvod nástroje. Pás je během práce paprsku držen rovně na stole ze slitiny hliníku pomocí podtlaku.
Co může vyrábět?
Papírové samolepicí etikety, vinné etikety a atypické tvary; materiály PET, fólie, ochranné fólie a průmyslové pásky; polepy vozidel; etikety pro elektronické výrobky; a RFID etikety. Zdrojem je kovový RF laser 300 W, který řeže pásy materiálu o šířce až 350 mm.
Jak je rychlý a přesný?
Až 80 m/min s přesností řezu ±0,1 mm. Výrobce uvádí, že obojí závisí na materiálu a aplikaci, proto tyto hodnoty ověřujeme na Vašem materiálu. Pošlete nám vzorek materiálu a typický soubor a my Vám sdělíme, co lze očekávat.
Jaké dokončovací stanice lze přidat?
Konstrukce je modulární. Lze přidat další stanice pro bigování, perforaci, gravírování, průběžné číslování, flexotisk, lakování a ražbu fólií za tepla, takže jedna linka dodá hotovou, zušlechtěnou etiketu, aniž by se role musela předávat na jiný stroj.
Jak funguje soutisk a jaké soubory přijímá?
Průmyslová kamera CCD 4K automaticky přepíná mezi QR kódy a čárovými kódy a automaticky koriguje odchylku okraje. Přijímá soubory AI, PLT, DXF a DWG. Převíjení, řezání na archy, podélné řezání a odvod odpadu probíhají automaticky, s odvíjecími a navíjecími rolemi o průměru až 500 mm.
Co je potřeba na místě instalace?
Třífázové pětivodičové napájení 380 V / 50 Hz pro 15 kW pro stroj a dalších 3 kW pro vodní chladič a stlačený vzduch nad 0,4 MPa bez vody a oleje. Včetně sekce řezání na archy má rozměry 1950 × 5500 × 1850 mm a váží 4000 kg.
