Zásuvka na odpad
Vyřezané díly padají do zásuvky pod pracovní plochou, což usnadňuje úklid a běžnou údržbu.
AEON · Nova Elite
AEON Nova14 Elite
Skladem: Skleněná trubice 100 W, Skleněná trubice 130 W
- Pracovní plocha 1400 × 900 mm pro velké díly
- Skleněná trubice 100 W nebo 130 W
- Integrovaný Chiller 5200
- Ofuk s kompresorem 750 W a zásobníkem 40 l
- Automatické integrované odsávání 500 W
- Smart Panel, paměť 1 G, WiFi
Volně stojící stroj Redline s pracovní plochou 1400 × 900 mm, chladičem Chiller 5200 a skleněnou trubicí až 130 W.
Poptat nabídkuJaká pracovní plocha a zdroj? Přečtěte si průvodce- Dřevo a MDF
- Akrylát
- Kůže
- Reklama a značení
- Nábytek
- Textil
Konfigurace
| Konfigurace | Rozdíly | Dostupnost |
|---|---|---|
| Skleněná trubice 100 WSkladem | Laserový zdroj: Skleněná trubice 100 W · Rychlost gravírování: 1200 mm/s | Skladem |
| Skleněná trubice 130 WSkladem | Laserový zdroj: Skleněná trubice 130 W · Rychlost gravírování: 1200 mm/s | Skladem |
O tomto stroji

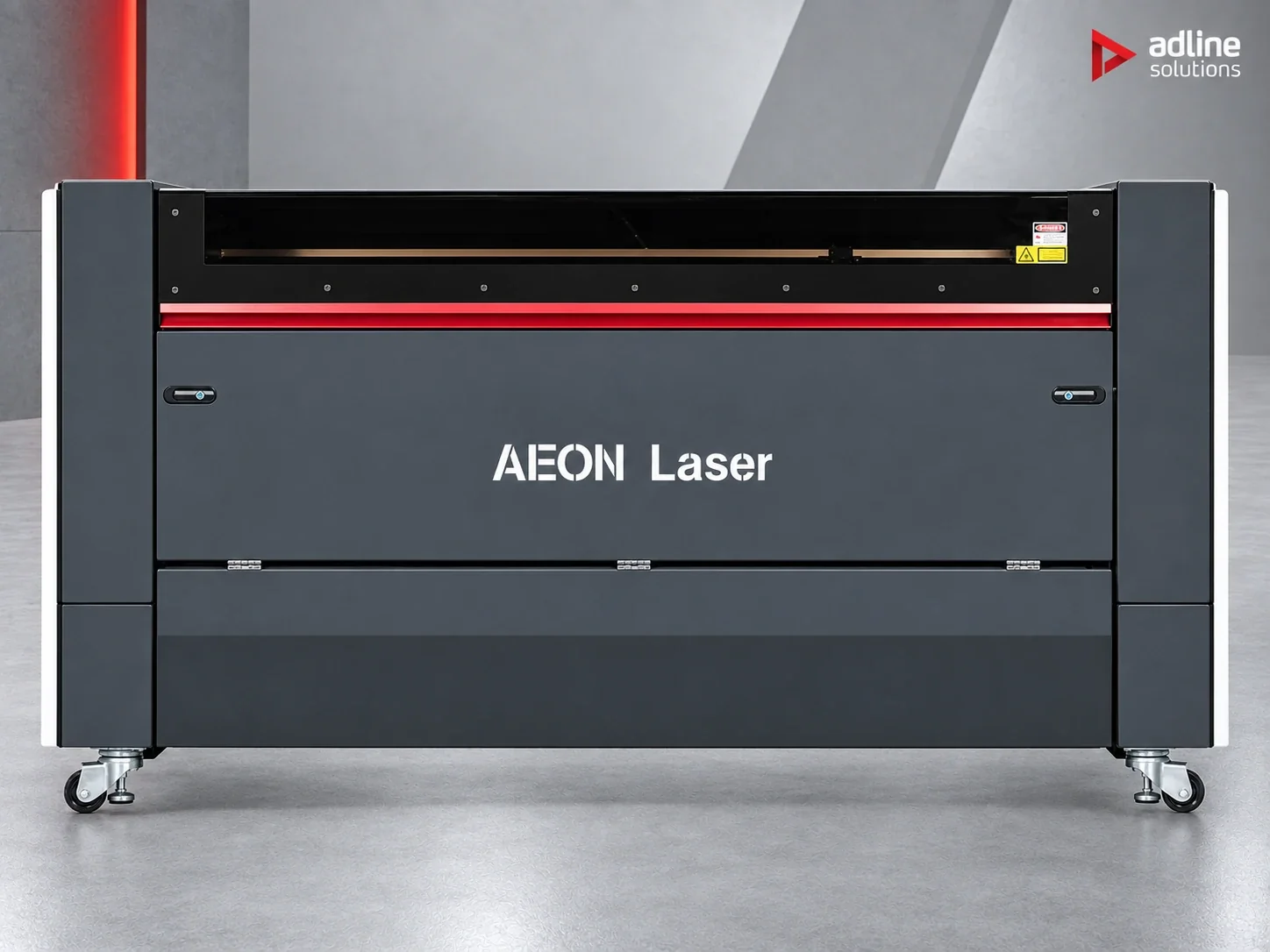

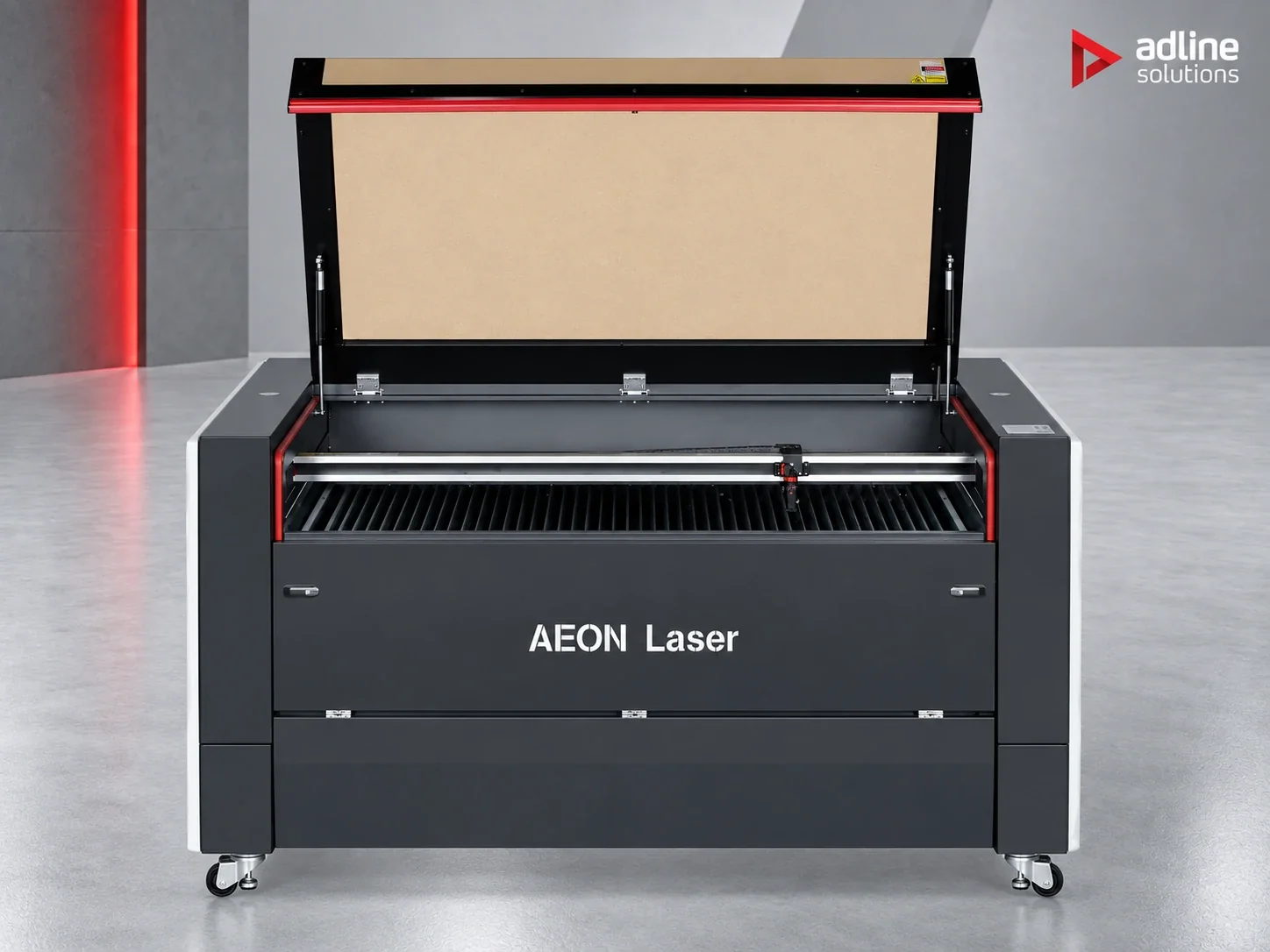

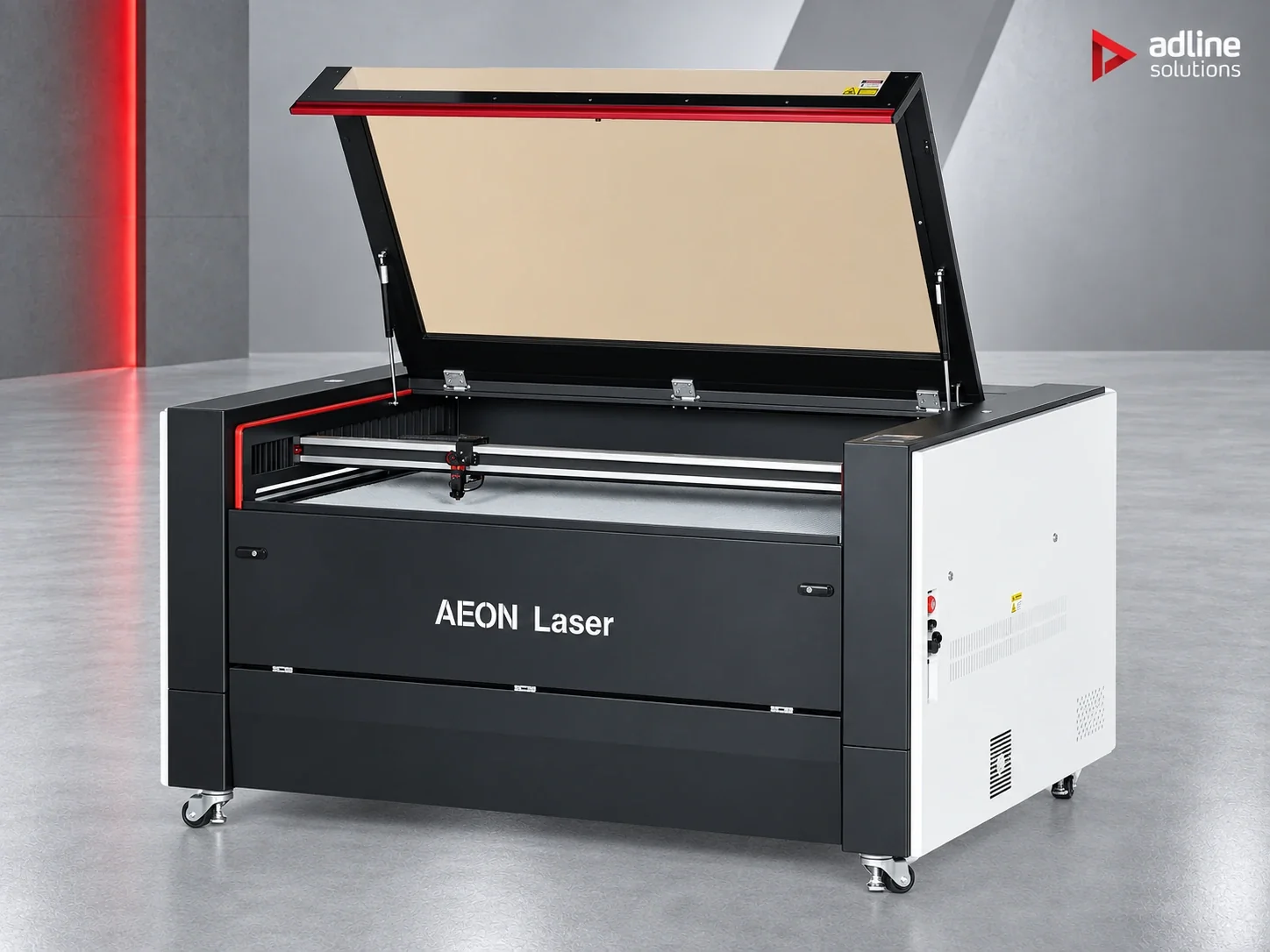

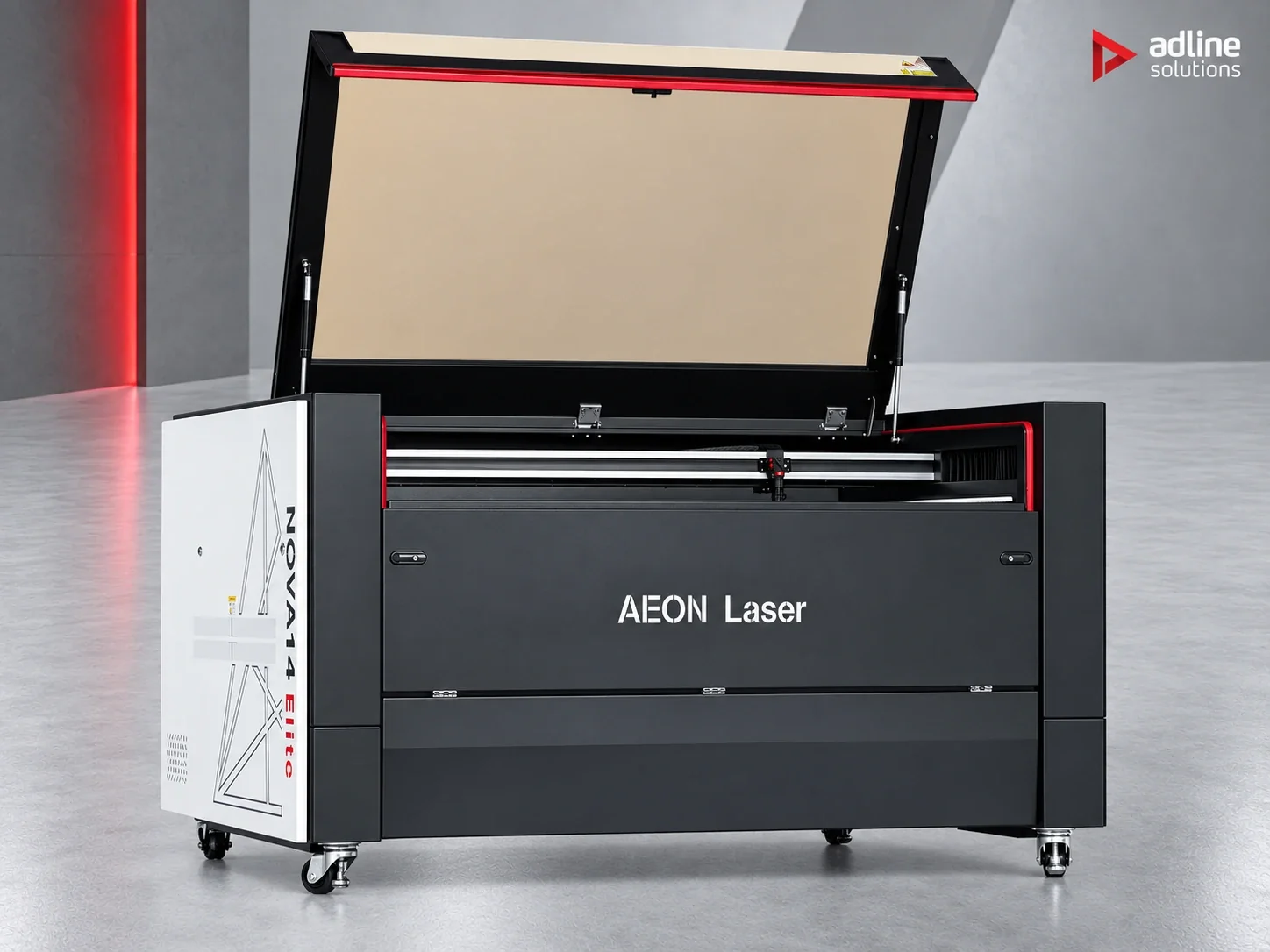

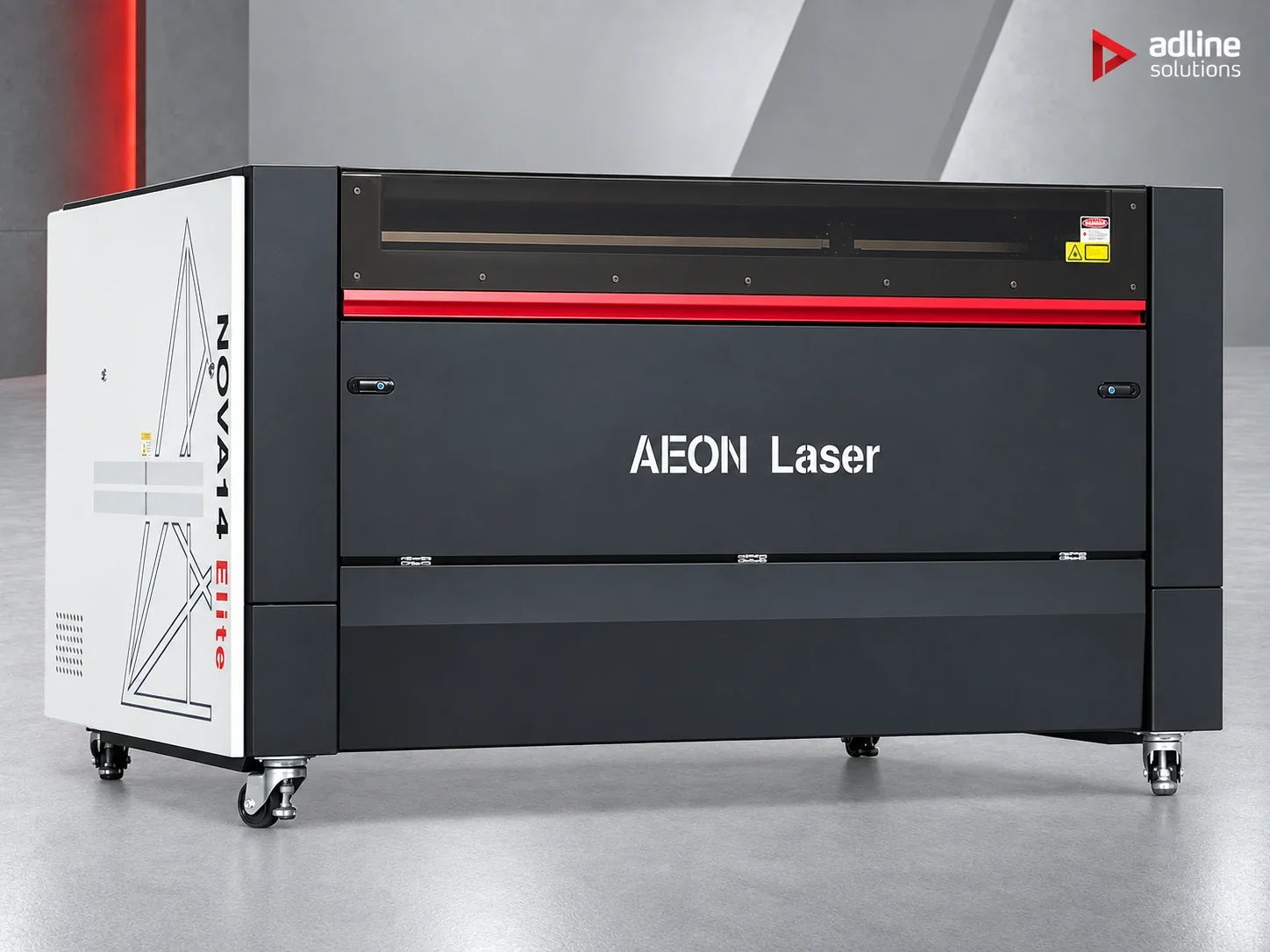

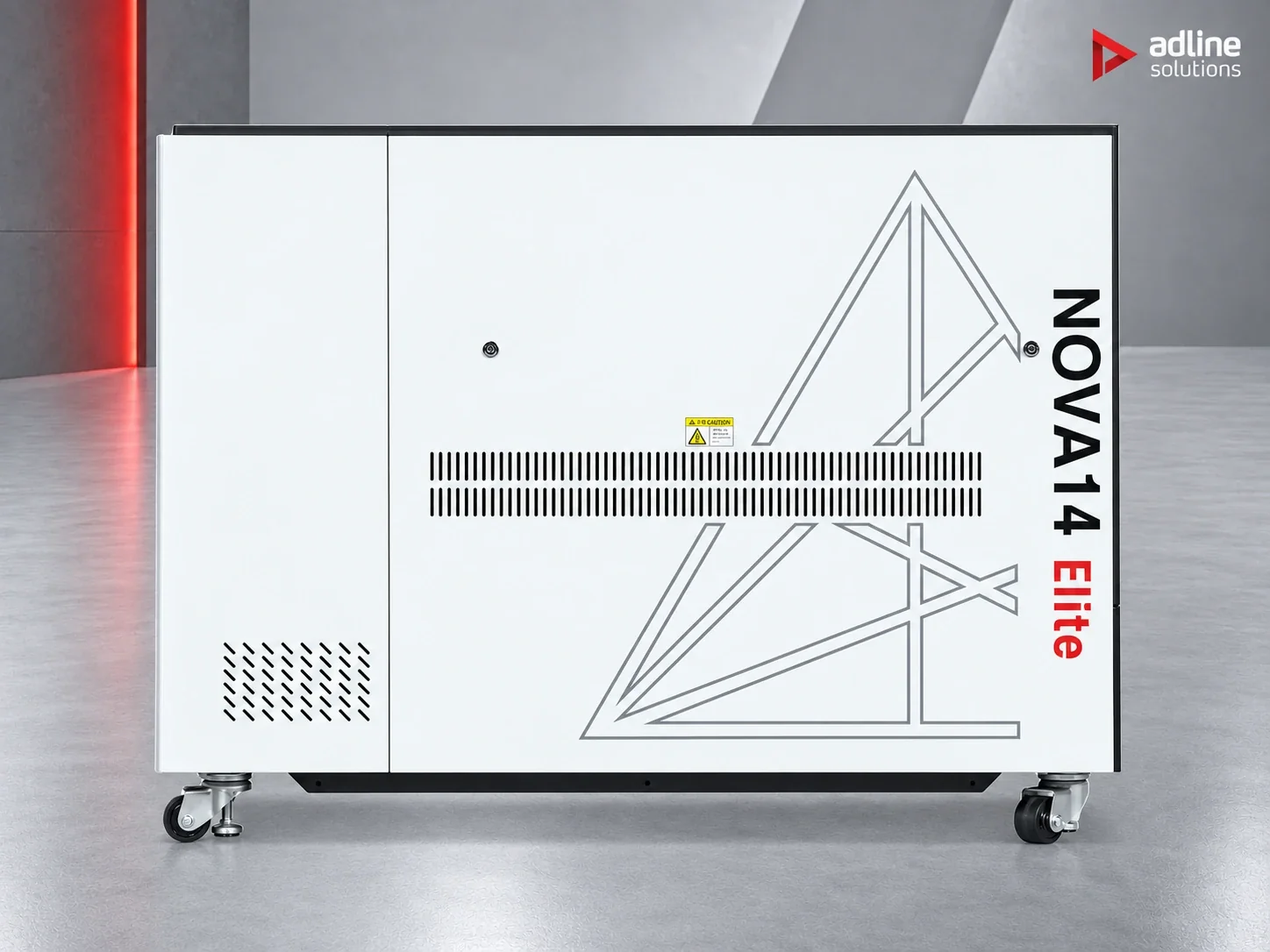

AEON Nova14 Elite
Nova14 Elite přenáší volně stojící platformu Redline na pracovní plochu 1400 × 900 mm se skleněnou trubicí až 130 W. Je to stroj pro velké díly: nábytkové komponenty, vybavení obchodů, reklamní panely a silný akrylát řezaný v jednom průchodu.
Chlazení a vzduch pro výrobu
Chiller 5200 udržuje teplotu trubice i při dlouhých řezacích úlohách. Ofuk zajišťuje kompresor 750 W se zásobníkem 40 l, který udržuje stálý tlak na celé velké ploše, a integrované odsávání 500 W běží automaticky spolu s úlohou.
Nastavení
Kamera 8 MP se 100° záběrem, AutoFocus, Smart Panel, interní paměť 1 G a WiFi. Voštinový a lamelový stůl se vyměňují podle toho, zda gravírujete, nebo řežete.
Odsávání
Podívejte se na naše odsávací zařízení pro laser a CNC — nezbytná pro akrylát, ABS, pryž, kůži a dřevo. Na CO₂ laseru neřežte PVC ani jiné chlorované plasty: zplodiny jsou škodlivé a narušují optiku i mechaniku.
AEON Nova14 Elite
Velkoformátový CO₂ stroj se skleněnou trubicí, konfigurovaný pro spolehlivé řezání a gravírování, s DC krokovými motory a rychlostí až 1200 mm/s.
NOVA ELITE / VELKOFORMÁTOVÁ VÝROBA
Výroba se skleněnou trubicí, cíleně konfigurovaná.
Elite se soustředí na řezání skleněnou trubicí a každodenní gravírování, bez RF zdroje a servomotorů řady Super.
- 1400 × 900 mm
- pracovní plocha
- 200 mm
- zdvih Z · nosnost 120 kg
- 1200 mm/s
- maximální rychlost gravírování se skleněnou trubicí
ZDROJ A POHON / ELITE
Výkon skleněné trubice pro práci zaměřenou na řezání.
Elite používá skleněnou trubici se zrychlením 5G a DC krokovými motory. Nejde o konfiguraci s RF zdrojem ani AC servomotory.
SMART PANEL / STAV STROJE
Provozní informace na první pohled.
Sledování teploty a diagnostika stroje se zobrazují na ovládacím panelu, zatímco podsvícené logo na čele oznamuje stav stroje v celé dílně.
OPTICKÁ DRÁHA / SNAZŠÍ SERVIS
Navrženo pro praktickou údržbu optiky.
Konstrukce bez nutnosti seřizování zjednodušuje přístup k trubici, zrcadlům a čočce i jejich výměnu a omezuje opakované seřizování optické dráhy při běžném servisu.
MAGNETICKÝ DRŽÁK ČOČKY
Vyjmout, zkontrolovat, nasadit.
Magnetický držák usnadňuje běžný přístup k čočce. Pro různé aplikace jsou k dispozici alternativní ohniskové vzdálenosti 2, 2,5 a 4 palce; jejich zahrnutí závisí na zvolené konfiguraci.
PRACOVNÍ POSTUP / MANIPULACE S MATERIÁLEM
Postaveno pro skutečnou výrobu.
Výměnné pracovní stoly
Voštinový nebo lamelový stůl použijte podle materiálu a procesu.
Polohování kamerou
Kamera 100° 8 MP usnadňuje umístění a obkreslení grafiky. AutoFocus a WiFi jsou součástí; licence LightBurn je volitelná.
Průchod materiálu
Přední a zadní otvory pojmou delší materiál; aktivní pracovní plocha zůstává 1400 × 900 mm.
INTEGROVANÉ PODPŮRNÉ SYSTÉMY
Vzduch, chlazení a odsávání uvnitř stroje.
Stroj integruje kompresor 750 W se zásobníkem 40 L a odsávání 500 W s automatickým spouštěním a zastavováním. Konfigurace se skleněnou trubicí používají vestavěný Chiller 5200; skleněná trubice zůstává chlazená vodou.
- 01 · Ofuk vzduchem
- Kompresor 750 W · zásobník 40 L
- 02 · Odsávání
- 500 W · automatické spouštění a zastavování
- 03 · Chlazení
- Chiller 5200 pro skleněnou trubici
NAPLÁNUJTE SVŮJ PROVOZ
Odsávání a bezpečnost materiálů.
Při zpracování CO₂ laserem vznikají zplodiny. Používejte vhodné odsávání a zpracovávejte pouze přesné typy materiálů výslovně schválené pro laserové zpracování. PVC se laserem zpracovávat nesmí; odsávání nečiní nevhodný materiál bezpečným.
Plasty, pryž a kompozity je třeba ověřit podle bezpečnostní dokumentace výrobce. Tento stroj není určen k řezání holého kovu ani skla.
Prohlédněte si odsávací zařízení pro lasery a CNC →Technické specifikace
Pracovní prostor
- Pracovní prostor
- 1400 × 900 mm
- Pojezd Z
- 200 mm
- Max. zatížení Z
- 120 kg
Laserový zdroj
- Skleněná laserová trubice
- 100 W / 130 W
Rychlost a pohyb
- Rychlost gravírování (skleněná trubice)
- 1200 mm/s
- Zrychlení (skleněná trubice)
- 5G
- Motory (skleněná trubice)
- Krokový DC
- Přesnost polohování
- ≤ 0,1 mm
Chlazení a vzduch
- Chladič
- Integrovaný Chiller 5200
- Ofuk vzduchem
- Kompresor 750 W / nádrž 40 L
- Odsávání
- 500 W, integrovaný, automatický
Stůl a optika
- Stůl
- Voština + lamely
- AutoFocus
- Ano
- Kamera
- 100° · 8 MP (3840 × 2160)
Řízení a konektivita
- Smart Panel
- Ano
- Vnitřní paměť
- 1 G
- WiFi
- Ano
Rozměry a hmotnost
- Rozměry v balení
- 1900 × 1410 × 1125 mm
- Čistá hmotnost
- 560 kg
- Hrubá hmotnost
- 683 kg
Software
- Obslužný software
- RDWorks / LightBurn (volitelně)
- Grafický software
- CorelDraw / Illustrator / AutoCAD
Specifikace, obrázky a popisy slouží pouze pro obecnou orientaci a mohou se změnit bez předchozího upozornění. Konfigurace, výkonové parametry a dodávané položky se mohou lišit podle výrobní série a trhu. Závazná je specifikace, rozsah dodávky a podmínky uvedené v písemné nabídce, kterou pro Vaši objednávku vystavíme.
Podrobnosti o použití
Doporučeno pro
Intenzivní výroba velkých dílů — řezání dřeva, MDF a akrylátu.
Řada
Nova Elite
Často kladené otázky
Pro jaké zakázky je Nova14 Elite určena?
Pro velké díly: nábytkové komponenty, vybavení obchodů, reklamní panely a silný akrylát řezaný na jeden průchod. Jde o samostatně stojící stroj s pracovní plochou 1400 × 900 mm a jedinou skleněnou trubicí 100 W nebo 130 W.
100 W nebo 130 W: co zvolit?
Obě varianty se liší pouze výkonem skleněné trubice; rychlost gravírování je u obou 1200 mm/s a vše ostatní na stroji je stejné. Volba závisí na materiálech a tloušťkách, které nejčastěji řežete. Pošlete nám vzorky nebo seznam svých materiálů a my Vám výkon doporučíme.
Jakou zátěž unese pracovní stůl?
Stůl má rozměr 1400 × 900 mm, zdvih Z 200 mm a maximální zatížení osy Z 120 kg. Voštinový a lamelový stůl se vyměňují podle toho, zda gravírujete, nebo řežete, a AutoFocus nastaví výšku pro každou tloušťku.
Jak zvládá dlouhé řezací zakázky?
Integrovaný Chiller 5200 udržuje teplotu trubice i při dlouhém řezání. Ofuk vzduchem zajišťuje kompresor 750 W se zásobníkem 40 L, který udržuje stálý tlak na celé velké pracovní ploše, a integrované odsávání 500 W běží automaticky spolu se zakázkou.
Jak se připravují úlohy?
Kamerou 8 MP se záběrem 100° (3840 × 2160), která zobrazuje pracovní plochu na obrazovce, a funkcí AutoFocus pro nastavení výšky; přesnost polohování je ≤ 0,1 mm. Úlohy se spouštějí ze Smart Panelu s interní pamětí 1 G a WiFi. Ovládacím softwarem je RDWorks, volitelně LightBurn, a návrhy lze připravit v CorelDraw, Illustratoru nebo AutoCADu.
Co potřebujeme na místě instalace?
Podlahovou plochu a rovnou, pevnou podlahu pro stroj o hmotnosti 560 kg. Expeduje se v rozměrech 1900 × 1410 × 1125 mm s hrubou hmotností 683 kg, proto pro dodání počítejte s vysokozdvižným vozíkem. Odsávání je povinné pro PVC, ABS, polykarbonát, pryž a kompozity. Elektrické napájení Vám potvrdíme v nabídce.
