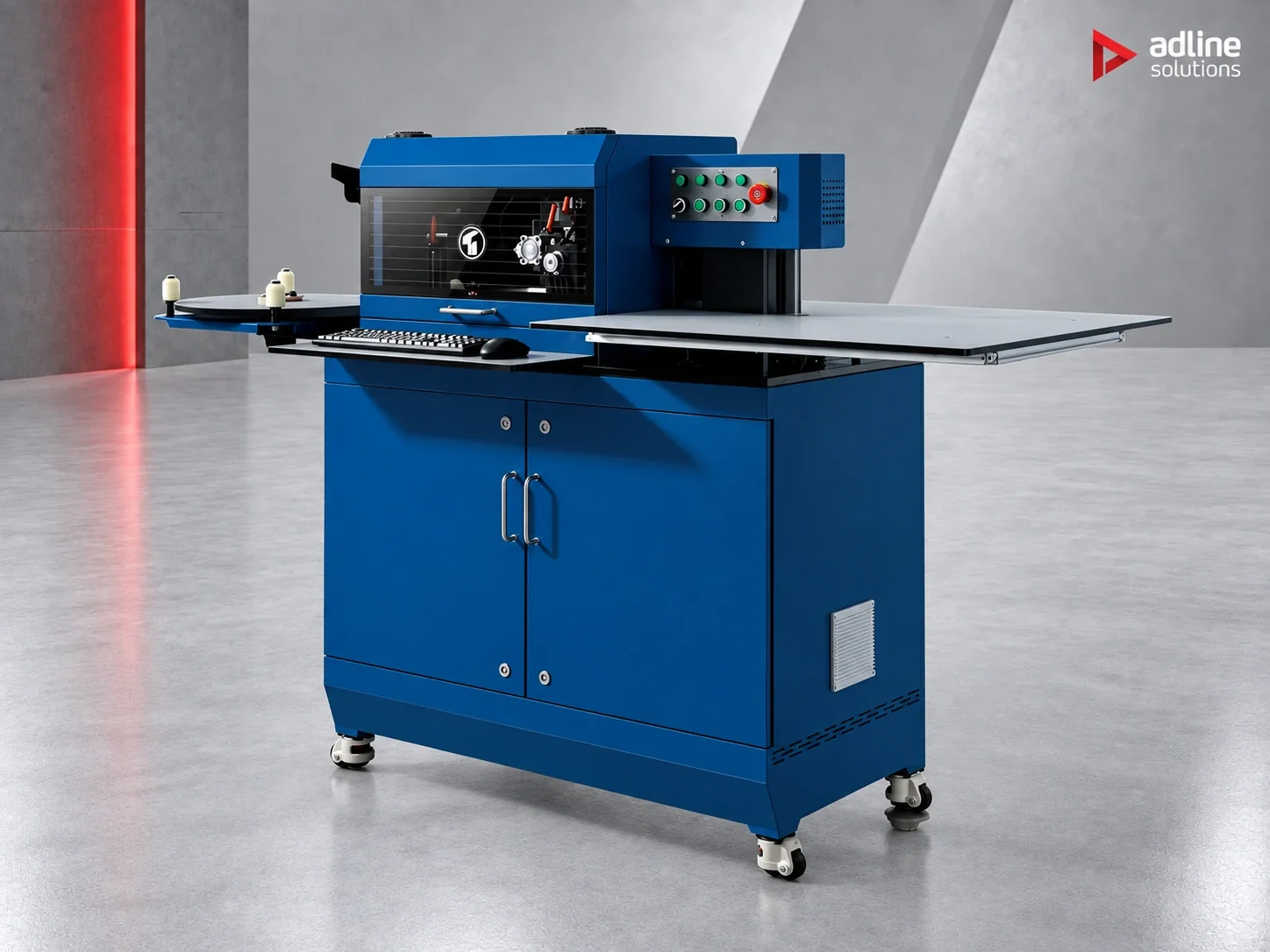

TPS S6720 Automatic Channel Letter Bending Machine
Skladem
- 4 řízené osy — 2 servomotory a 2 krokové motory
- Řízení s uzavřenou smyčkou, pneumatické upínání a střídavý posuv synchronním řemenem
- Frézování V-drážek a teleskopické střídavé ohýbání v jednom průchodu
- Speciální odstraňování hran hliníku — žádné ostré hrany profilu k ručnímu začištění
- Minimální poloměr ohybu R7 mm pro ostré rohy a vnitřní tvary
- Zpracuje DXF a PLT přímo z AutoCADu, Type3, CorelDRAW nebo Illustratoru
Čtyřosá ohýbačka vstupní třídy pro LED prostorová písmena z nerezové oceli, pozinkovaného plechu a hliníkového svitku, 0,5–1,0 mm, výška písmen až 115 mm.
Poptat nabídku- Prostorová písmena
- Světelná reklama
- Nerezová ocel
- Hliník
- Tváření plechu
O tomto stroji
TPS S6720 – automatická ohýbačka prostorových písmen
TPS S6720 představuje vstup do automatické výroby prostorových písmen. Řízení s uzavřenou smyčkou, pneumatické upínání a střídavý posuv synchronním řemenem vedou kovový pás strojem, zatímco frézování V-drážek a teleskopické střídavé ohýbání vytvarují tělo písmene v jednom průchodu — bez následného svařování, broušení či tmelení.
Stroj je navíc vybaven speciálním systémem odstraňování hran hliníku, takže hliníkové profily opouštějí stroj bez ostré hrany, kterou je jinak nutné začišťovat ručně.
S instalovaným výkonem 2,2 kW a rámem o hmotnosti 400 kg je S6720 vhodná pro reklamní dílnu, která vyrábí LED písmena, nerezová písmena, perforovaná písmena a písmena zalévaná pryskyřicí v běžných komerčních velikostech a chce stroj, který zpracuje výkresová data, jež již má k dispozici.
Použití
- Svítící LED prostorová písmena pro výlohy a fasády
- Písmena z nerezové oceli a pozinkovaného plechu
- Perforovaná písmena pro efekty halo a pin-point
- Písmena zalévaná pryskyřicí a maloformátové značení
- Loga a 3D reklama pro maloobchod, HoReCa a kancelářské budovy
Technické specifikace
Tváření
- Řízené osy
- 4
- Servomotory
- 2
- Krokové motory
- 2
- Min. poloměr ohybu
- R7 mm
- Min. vzdálenost mezi vnitřním a vnějším rohem
- 2 mm
- Vzdálenost ohybu od začátku
- 3 mm
- Zavádění materiálu
- Střídavé podávání, synchronní řemen
- Drážkování
- V-drážka
- Odstranění hrany hliníku
- Standard
Materiál
- Použitelné materiály
- Nerezová ocel, pozinkovaný plech, hliníkový svitek
- Tloušťka materiálu
- 0,5 – 1,0 mm
- Volitelná ohýbací matrice
- 1,0 – 2,0 mm pro hliník
- Výška zpracování
- 20–115 mm
Software a řízení
- Řídicí systém
- Servořízení s uzavřenou smyčkou a vlastním softwarem TPS pro ohýbání prostorových písmen
- Vstup souborů
- DXF, PLT
- Kompatibilní grafický software
- AutoCAD, Type3, CorelDRAW, Adobe Illustrator
Napájení a vzduch
- Napájení
- AC 220 V, 50 Hz
- Instalovaný příkon
- 2,2 kW
- Stlačený vzduch
- 0,4 – 0,6 MPa
Rozměry a hmotnost
- Rozměry stroje
- 1450 × 820 × 1550 mm
- Čistá hmotnost
- 400 kg
- Hrubá hmotnost
- 480 kg
Specifikace, obrázky a popisy slouží pouze pro obecnou orientaci a mohou se změnit bez předchozího upozornění. Konfigurace, výkonové parametry a dodávané položky se mohou lišit podle výrobní série a trhu. Závazná je specifikace, rozsah dodávky a podmínky uvedené v písemné nabídce, kterou pro Vaši objednávku vystavíme.
Podrobnosti o použití
Doporučeno pro
Čtyřosá ohýbačka vstupní třídy pro LED prostorová písmena z nerezové oceli, pozinkovaného plechu a hliníkového svitku, 0,5–1,0 mm, výška písmen až 115 mm.
Řada
S Series
Často kladené otázky
K čemu slouží S6720?
Je vstupním modelem pro automatickou výrobu prostorových písmen: LED prostorová písmena, nápisy z nerezové a pozinkované oceli, perforovaná písmena pro efekty halo a pin-point, písmena zalévaná pryskyřicí a maloformátové značení v běžných komerčních velikostech. Drážkování do V a teleskopické střídavé ohýbání vytvarují tělo písmena v jediném průchodu, bez následného svařování, broušení nebo tmelení.
Jaké materiály a tloušťky dokáže ohýbat?
Nerezovou ocel, pozinkovaný plech a hliníkový pás ze svitku o tloušťce 0,5 až 1,0 mm při pracovní výšce 20–115 mm. Volitelná ohýbací matrice zpracuje hliník o tloušťce 1,0 až 2,0 mm. Pošlete nám materiály a výšky písmen, které vyrábíte nejčastěji, a potvrdíme Vám vhodné nastavení.
Jak ostré mohou být rohy?
Minimální poloměr ohybu je R7 mm, což stačí na ostré rohy i vnitřní otvory písmen. Minimální vzdálenost mezi vnitřním a vnějším úhlem je 2 mm a ohýbání může začít 3 mm od začátku pásu.
Je nutné hliníkové profily ručně začišťovat?
Ne. S6720 má ve standardní výbavě specializovaný systém pro odstraňování hran hliníku, takže hliníkové profily opouštějí stroj bez ostré hrany, kterou by jinak bylo nutné začistit ručně.
Jaké soubory zpracovává?
DXF a PLT, takže pracuje s výkresovými soubory, které již vytváříte v programech AutoCAD, Type3, CorelDRAW nebo Adobe Illustrator. Řízení je v uzavřené smyčce s vlastním softwarem TPS pro ohýbání prostorových písmen; čtyři osy pohánějí dva servomotory a dva krokové motory, s pneumatickým upínáním a střídavým podáváním synchronním řemenem.
Co je potřeba na místě instalace?
Napájení AC 220 V, 50 Hz, pro instalovaný příkon 2,2 kW, stlačený vzduch 0,4 – 0,6 MPa a podlahová plocha 1450 × 820 × 1550 mm. Čistá hmotnost je 400 kg, hrubá 480 kg.
