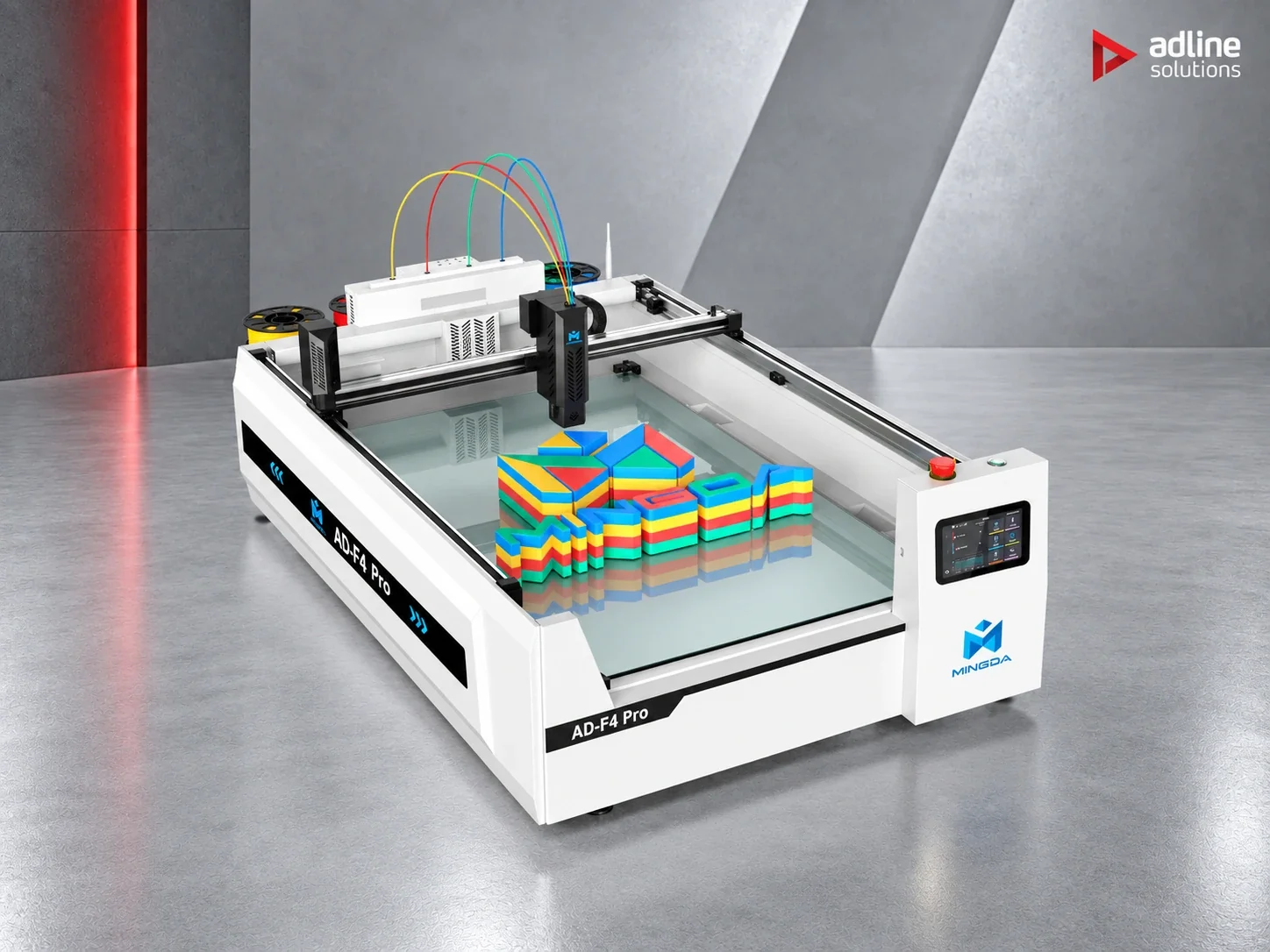

MINGDA AD-F4
Налични
- 5× по-висока скорост на печат
- Автоматична смяна между 4 цвята
- Много голям работен обем 1200 × 800 × 100 mm
- Собствен софтуер за свободно моделиране
- Дистанционно управление и наблюдение
- Висока рентабилност при серийно производство
Широкоформатен 4-цветен FFF принтер за рекламни фирми: работен обем 1200 × 800 × 100 mm, четирицветна система за автоматично подаване IMS и управление на движението Klipper със скорост на придвижване 500 mm/s за серийно производство на LED обемни букви.
Запитване за оферта- Обемни букви
- LED реклама
- Многоцветен печат
- Широк формат
- Изработка на реклама

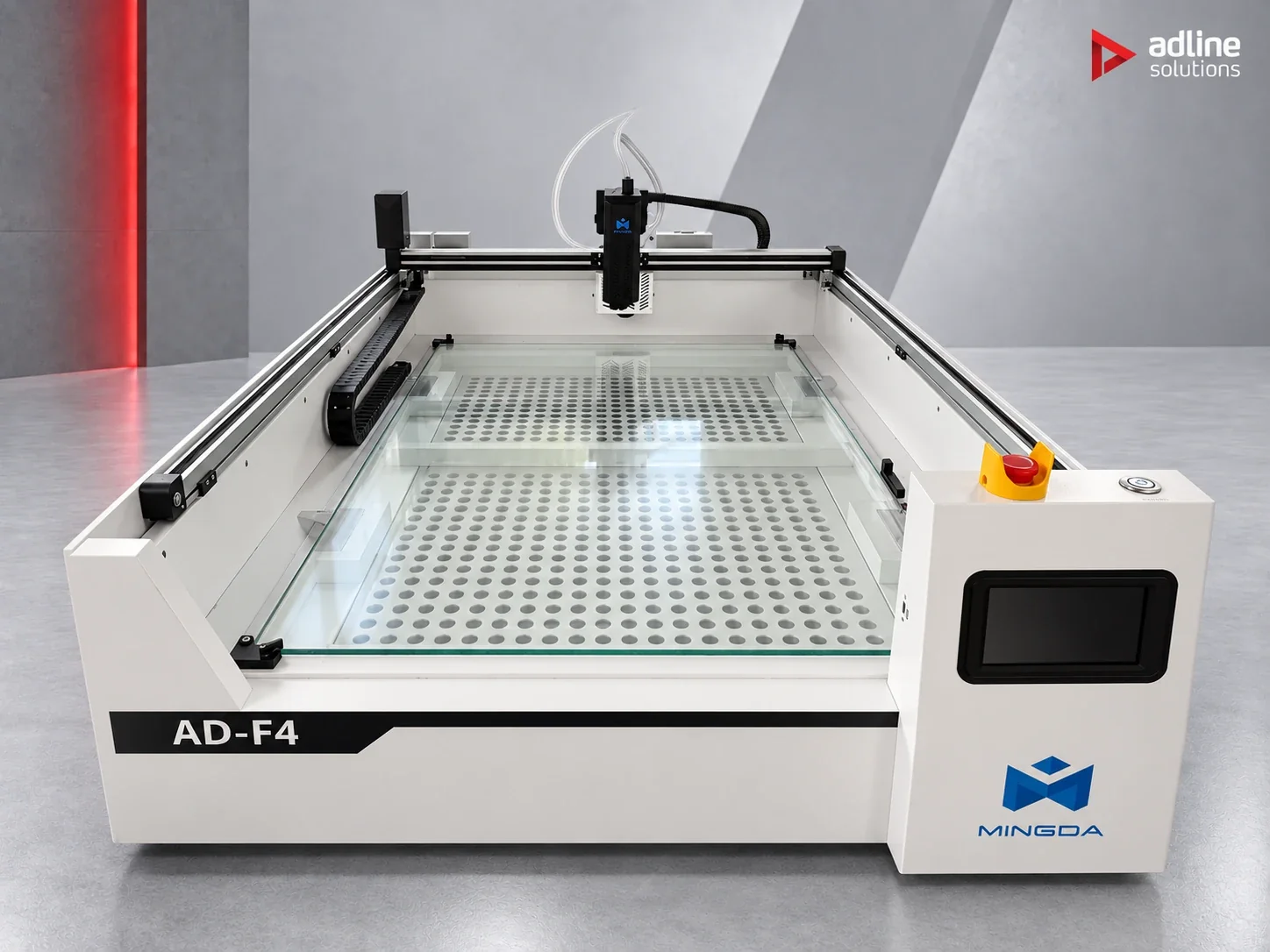

За машината
AD-F4 · Принтер за обемни букви

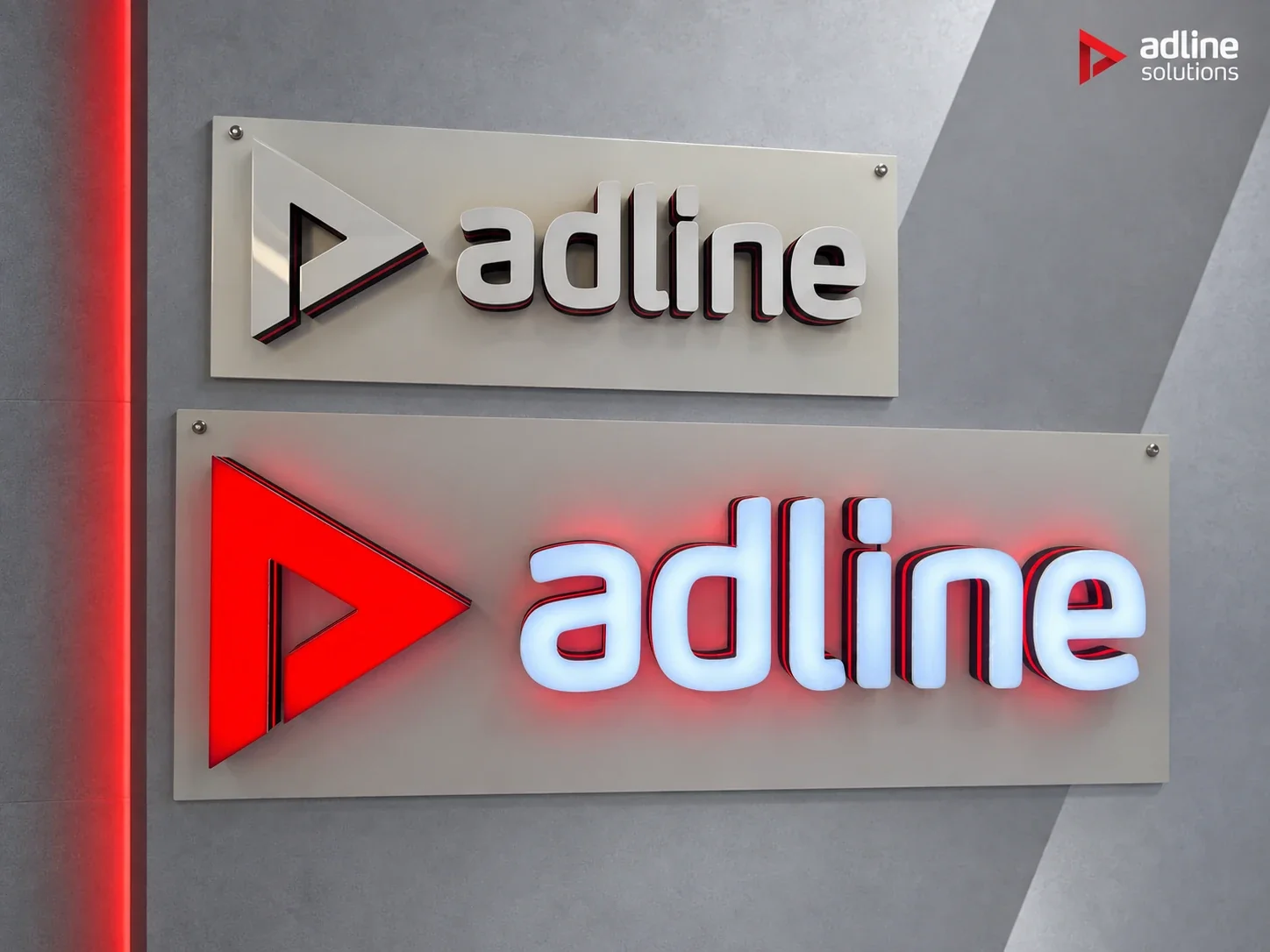

Обемни букви в четири цвята, направо от работната маса.
AD-F4 отпечатва целия корпус на буквата в една задача: цветни ивици по страницата, друг цвят на лицето, стени, готови за LED модулите. Файлът се зарежда като .dxf или .svg. Без рязане, без огъване, без заваряване и без човек до машината, който да сменя филамента.
Отпечатаните корпуси отиват директно за монтаж с LED модули и лице. Ако изработвате и букви, запълнени със смола, комбинирайте принтера с MD-C02: корпусите се запълват със смола и се втвърдяват под UV светлина, като една маса букви тук отговаря на един цикъл на втвърдяване там.
- 1200 × 800 × 100 mm
- Работен обем, пълна маса букви за един цикъл
- 4 цвята
- Подавани автоматично от системата IMS
- 500 mm/s
- Скорост на придвижване с фърмуер Klipper

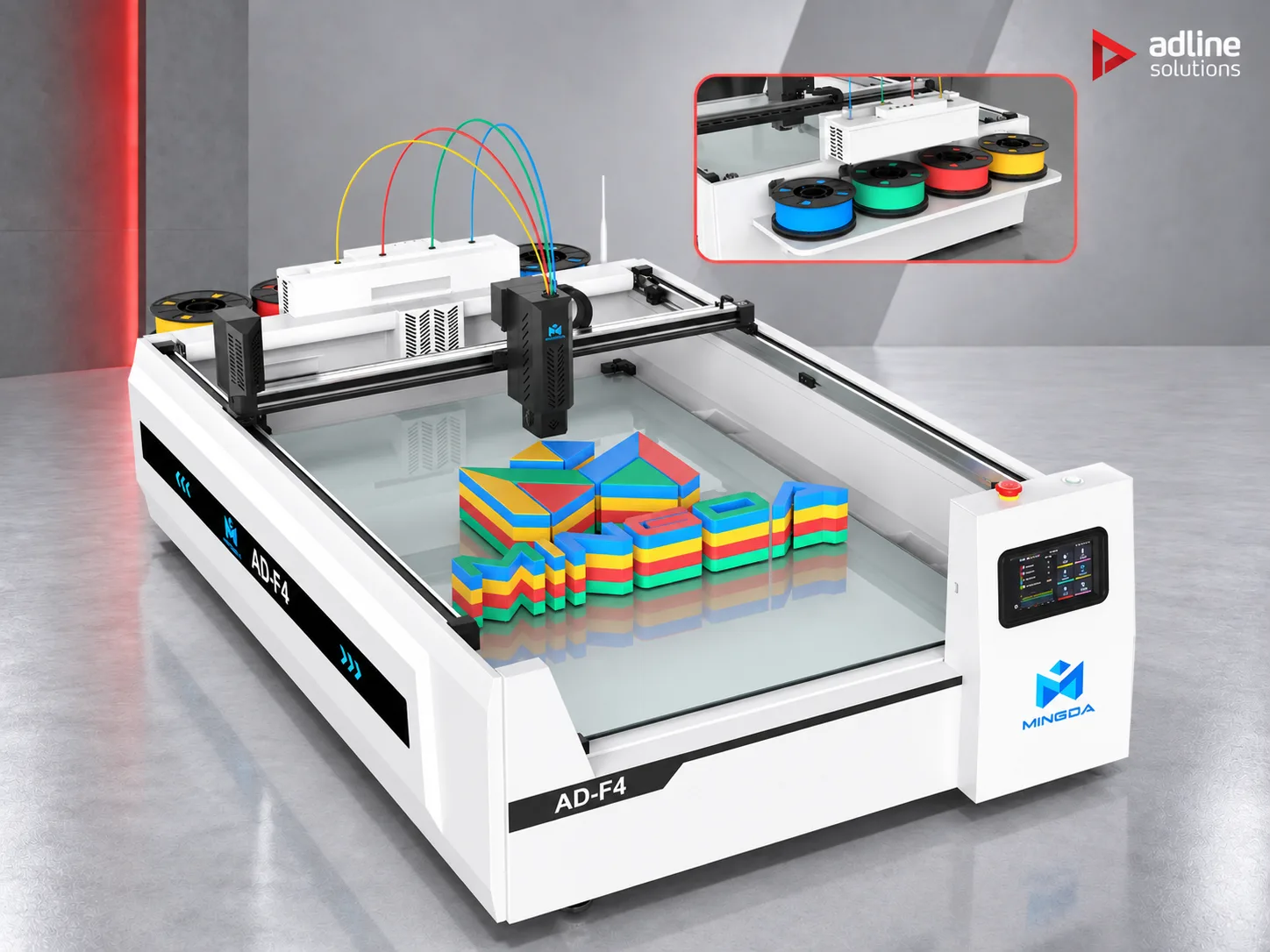

Четирицветно подаване IMS
Четири заредени макари. Цветът се сменя сам.
Четири макари по 1 kg остават свързани към хотенд 4-in-1-out. Когато даден слой изисква следващия цвят, нож в главата отрязва филамента, изтегля го назад и подава новия. След това дюзата се избърсва в почистваща подложка, така че границата между две ивици остава чиста.
- Светлинен индикатор на всеки каналЗелен, когато филаментът е зареден, червен, когато липсва, с отделен бутон за изваждане за всеки канал.
- Режим с една макараПри едноцветни задачи IMS може да се изключи и принтерът се захранва от външна макара.
- AdPETG – филаментът, който доставямеИзползваме и препоръчваме AdPETG за AD-F4, така че принтерът и материалът идват от един доставчик. С него работят също PLA, друг PETG и PDS за външна реклама.

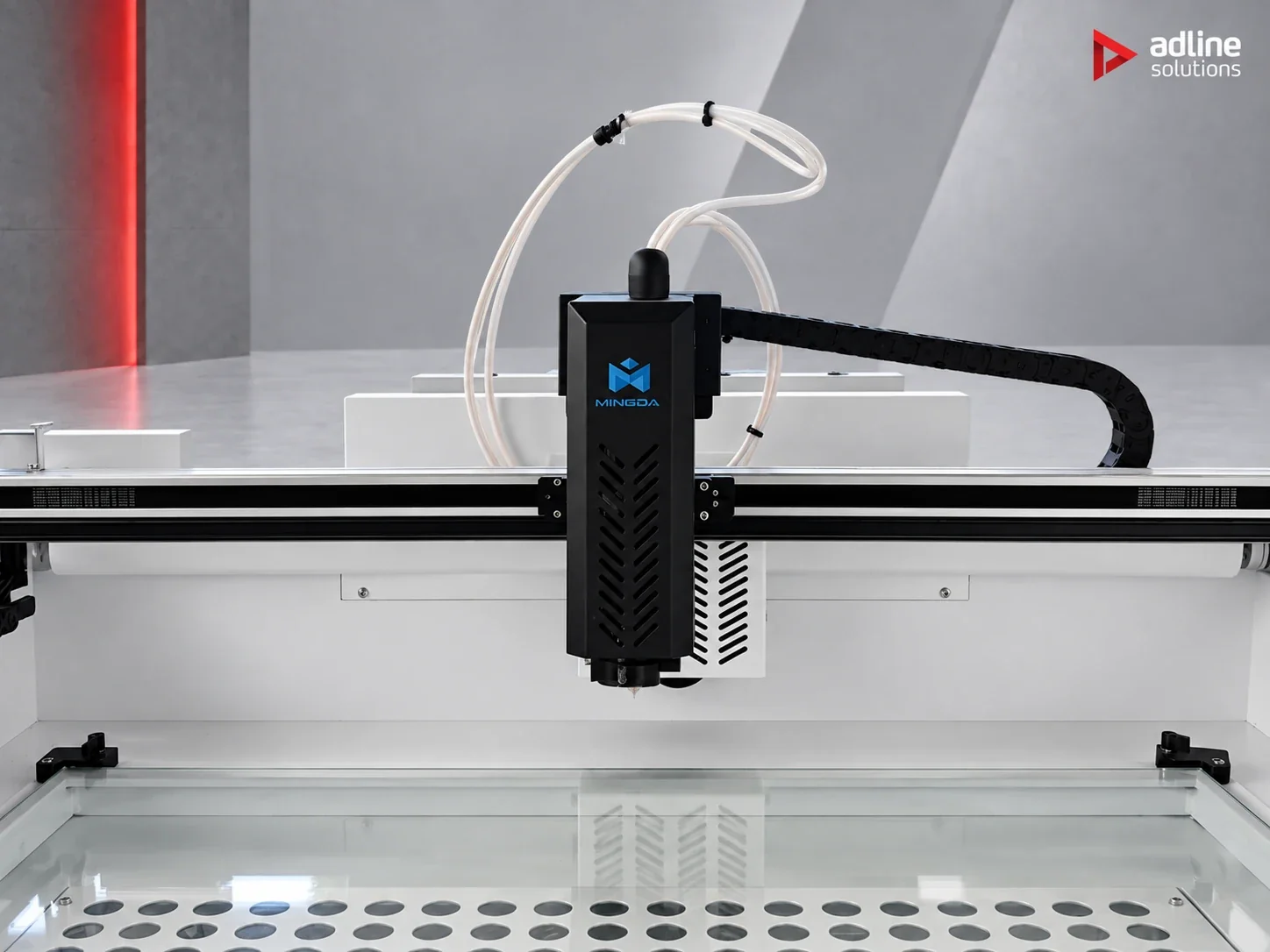

- Хотенд до 350 °CСъс стандартна дюза 0,6 mm или дюза 0,8 mm за големи букви.
Фърмуер Klipper · Input Shaper
Бързо по правите участъци, чисто по страничната стена.
Klipper планира всяко движение предварително, така че главата достига пълна скорост за 0,035 секунди. Бързият печат обикновено се проявява като вълнички (ringing) по вертикалните повърхности – точно повърхността, която минувачът вижда на светеща буква. Input Shaper потиска тези вибрации и стените остават чисти при производствена скорост.
500mm/s скорост на придвижване
- 150 mm/s
- Максимална скорост на печат, дюза 0,6 mm
- 120 mm/s
- Препоръчителна скорост на печат, дюза 0,6 mm
- 10 000 mm/s²
- Пиково ускорение
Избор на дюза · 0,6 или 0,8 mm
Една дюза за детайл, друга за обем.
Дюзата определя ширината на всяка линия, която принтерът полага. От нея зависи колко фина може да бъде буквата и колко бързо растат стените ѝ. Доставяме AD-F4 стандартно с дюза 0,6 mm, а дюзата 0,8 mm е алтернатива за големи поръчки.
| 0,6 mm · стандартна | 0,8 mm | |
|---|---|---|
| Ширина на линията | Около 0,6 mm | Около 0,8 mm |
| Стена от две линии | 1,2 mm | 1,6 mm |
| Ъгли и фини щрихи | По-остри ъгли, тесни щрихи и малки серифи излизат чисто | Малко по-заоблени ъгли; подходяща за плътни, прости форми |
| Повърхност на страницата | По-фини линии на слоевете, по-гладка стена | Линиите са по-видими, но равномерни |
| Скорост | До 150 mm/s, препоръчително 120 mm/s | Повече материал на преминаване, затова големите букви се завършват по-бързо |
| Здравина | Достатъчно твърда за вътрешни букви и лога | По-дебели, по-твърди корпуси за големи букви и външна употреба |
| Изберете я за | Вътрешни букви, лога с фини детайли, повечето ежедневни поръчки | Големи букви, дълбоки страници и светещи кутии, където обемът е по-важен от фините детайли |
Нашето практическо правило: започнете с 0,6 mm и преминете на 0,8 mm, когато буквите са големи и поръчката е по-скоро за обем, отколкото за фини детайли. Височината на слоя остава в същия диапазон 0,2 – 0,42 mm и при двете, а дебелината на стената винаги се задава като кратно на ширината на дюзата, така че софтуерът адаптира стените при смяната.

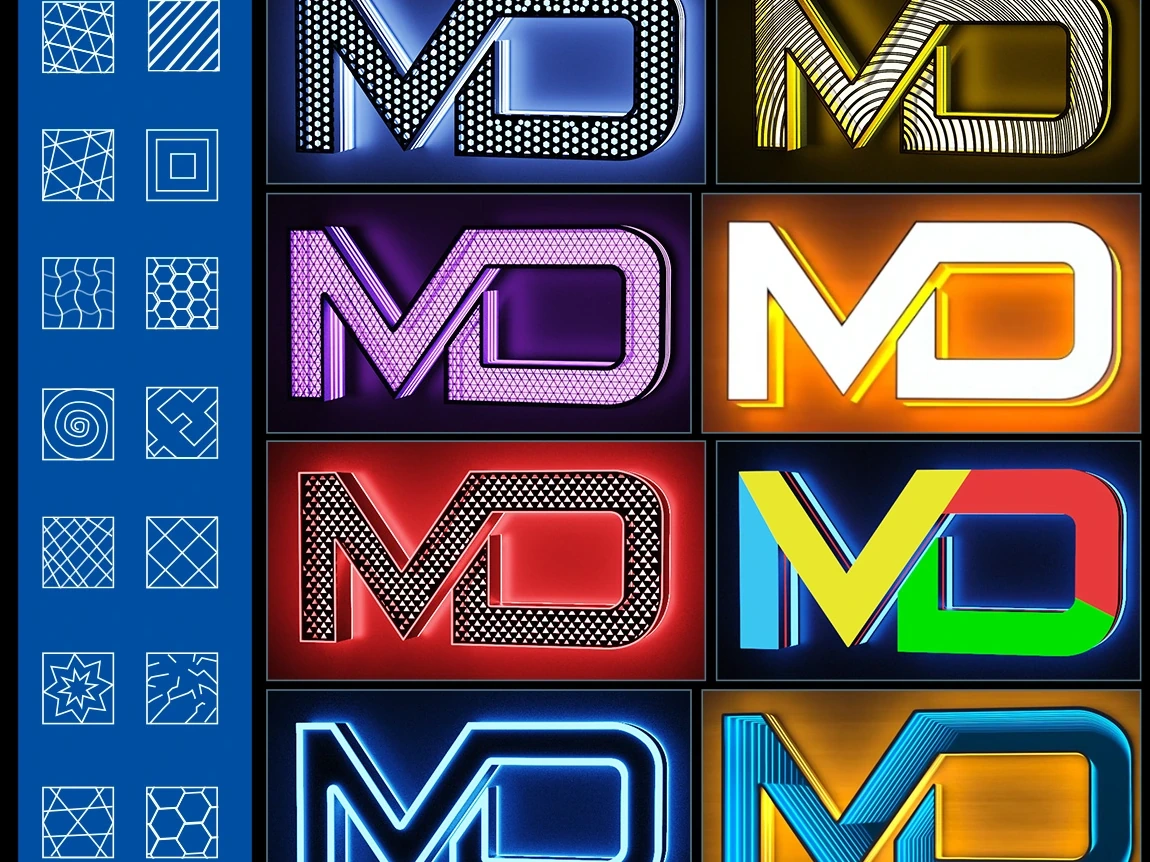

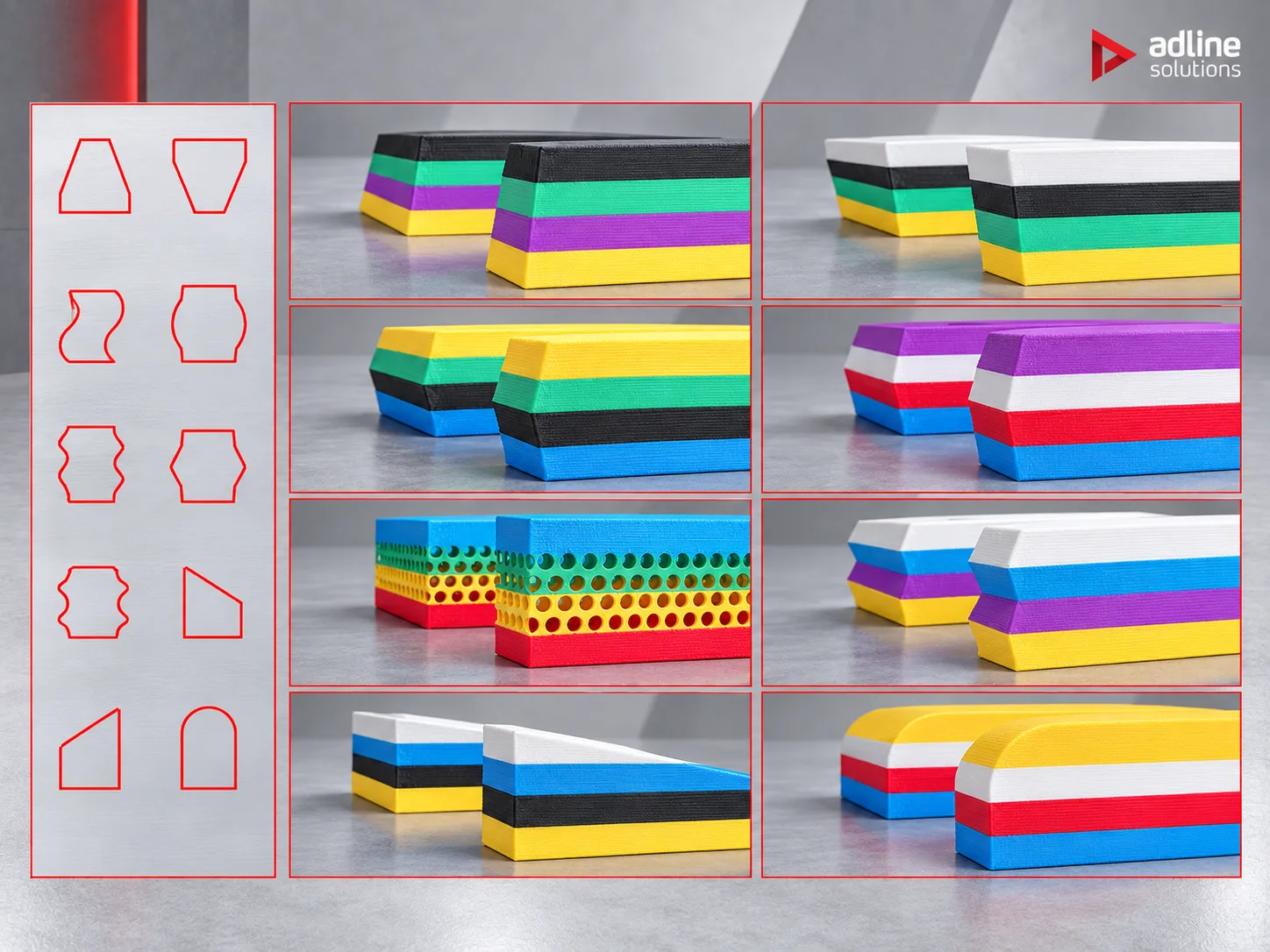

Странични профили · шарки на лицето
Вие избирате ръба на буквата.
Профилът и лицето се избират в софтуера, а не се изработват на ръка. Десет профила на ръба покриват обичайните форми на табелите: прав, скосен, вдлъбнат, вълнообразен, наклонен и заоблен. Всяка ивица по страницата може да има свой цвят, а лицето – друг.
- Перфорирана стенаСтраница с редове кръгли отвори, за по-леки букви и светлина, която излиза отстрани.
- Стени, съобразени с дюзатаДебелината на стената се задава като кратно на диаметъра на дюзата, така че всяка стена се отпечатва с пълни, равномерни линии.

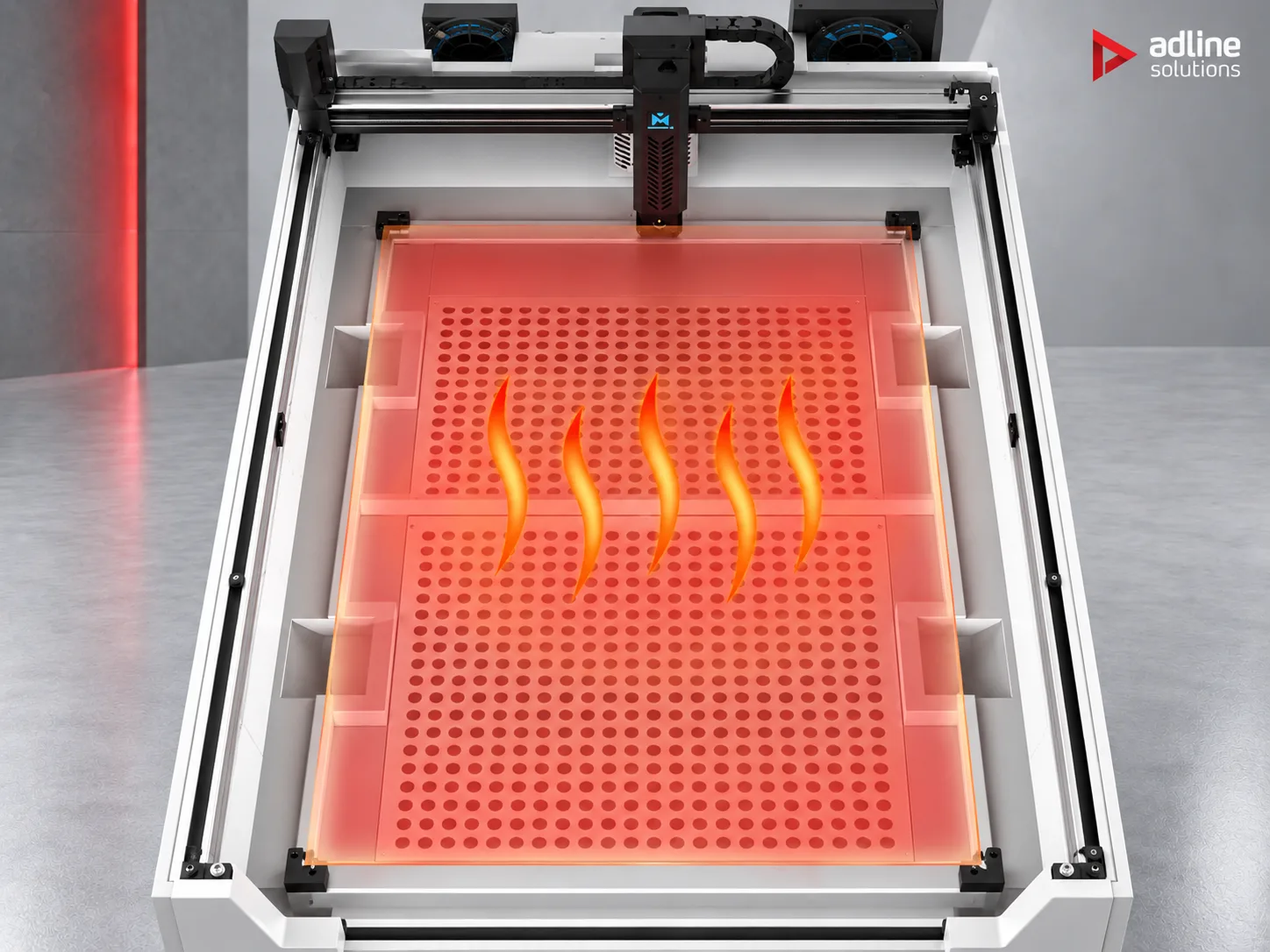

Маса с въздушно нагряване
Първият слой държи по цялата маса.
60°C
Масата се нагрява с въздух вместо с обичайна нагревателна подложка. Достига температура по-бързо, консумира по-малко енергия и държи отпечатъка по-равен, с по-малко изкривяване в краищата на дългите корпуси. Платформата е от закалено стъкло.

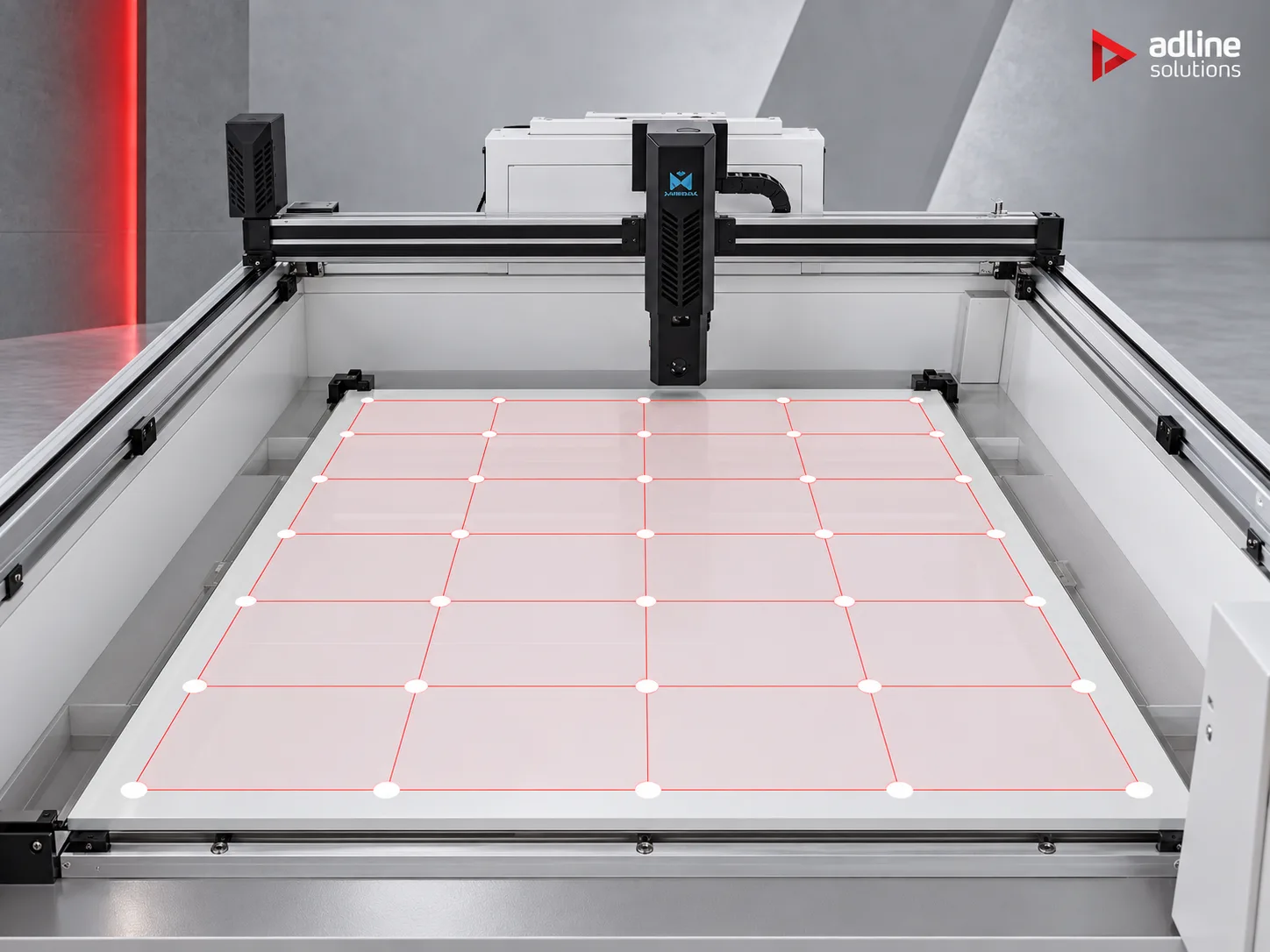

Автоматично нивелиране трето поколение
Масата се измерва сама преди всеки печат.
На маса от 1,2 m именно първият слой решава дали задачата ще успее. Гравитационният сензор измерва мрежа от точки по цялата платформа и коригира височината на дюзата, докато се полага първият слой – най-важно при букви, които обхващат пълните 1200 mm.
Измерени точки: 35 / 35
Софтуер MINGDA SignMaker
От контур до готова буква, в една програма.
Софтуерът на MINGDA чете директно .dxf и .svg и изгражда вместо Вас стените, лицето и гърба на буквата, така че рекламното ателие работи с файловете, които вече има.

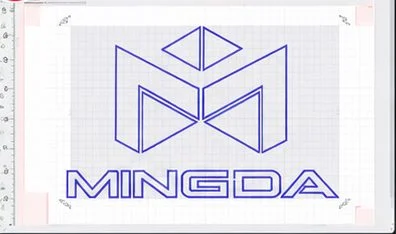

1Импортиране на контура
DXF или SVG, направо от Вашия дизайн софтуер.

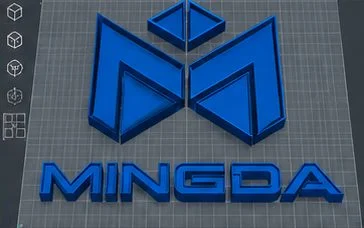

2Изграждане на 3D буквата
Задайте височината, профила на ръба и дебелината на стената.

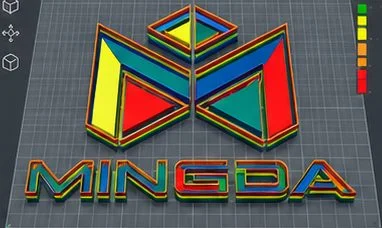

3Задаване на цветовете
Всяка ивица по височина получава един от четирите канала.

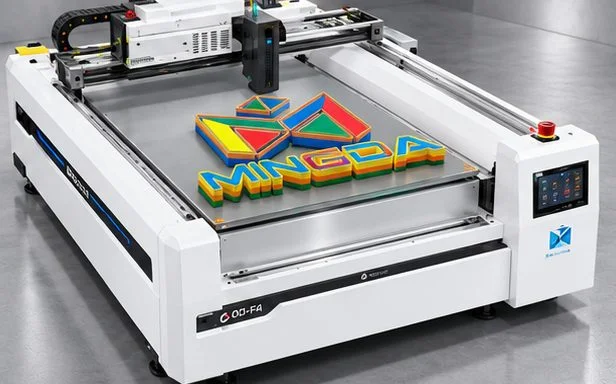

4Печат
Изпратете задачата през Wi-Fi, Ethernet или USB и свалете готова, цветна буква.
MINGDA SignMaker работи с USB лицензионния ключ, доставен с принтера, под Windows и macOS. Клипсът за задната плоча и огледалният контур се задават в същата програма.

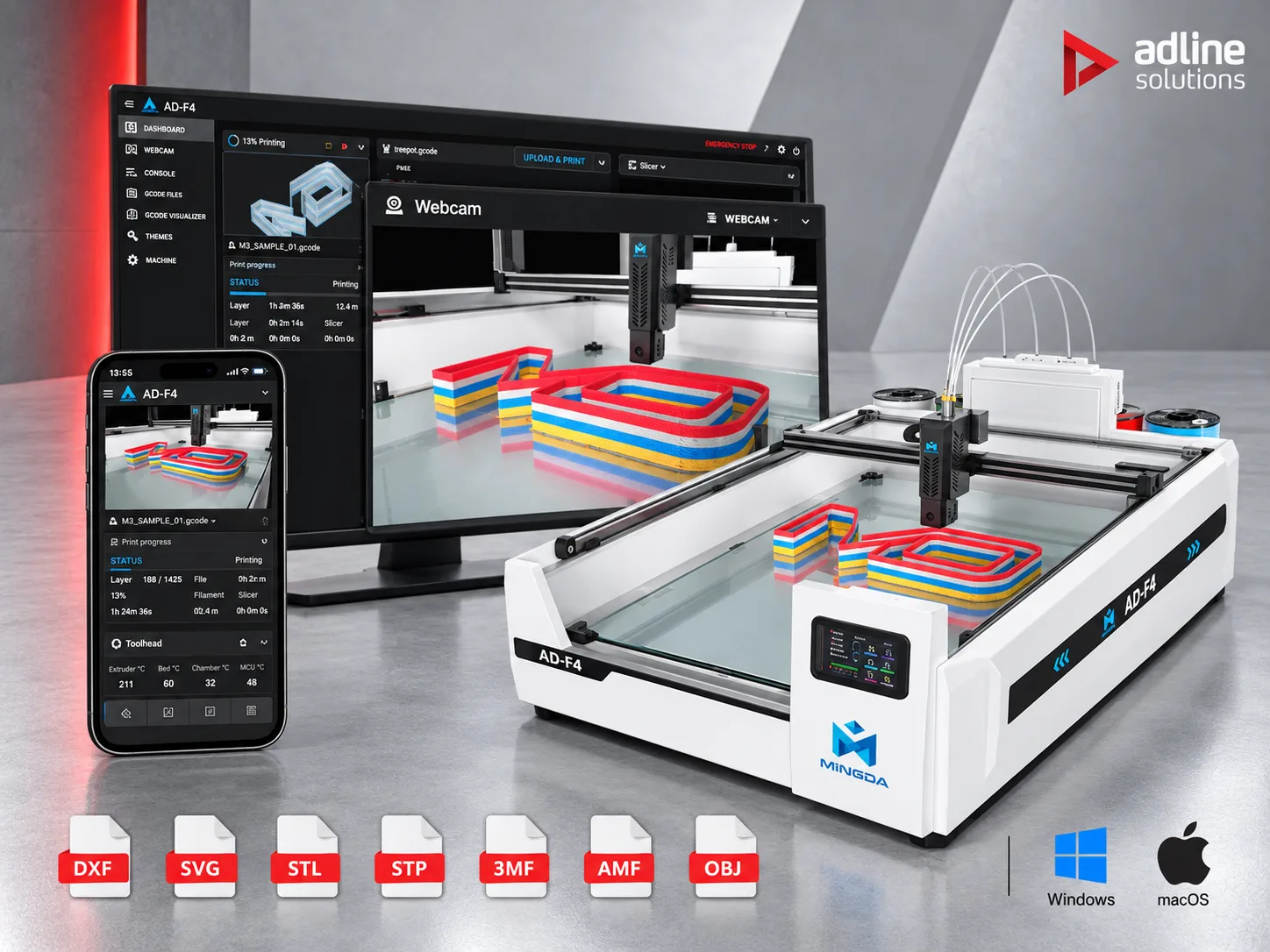

Вградена камера · уеб панел
Проверете нощната работа от телефона си.
Камера в принтера предава картина към уеб панела, до напредъка по слоеве, температурите и оставащото време. Задачите се изпращат през LAN или WAN, а фирма с няколко принтера превключва между тях в един списък с устройства. На самата машина има 7-инчов сензорен екран.
Производство без надзор
Задачата продължава, когато макарата свърши.
Детекцията на филамент спира задачата, вместо да печата във въздуха. Индикаторът става жълт, принтерът изчаква новата макара и продължава оттам, където е спрял. След прекъсване на захранването печатът се възобновява от слоя, на който е бил – ценно при маса, която работи осем часа.

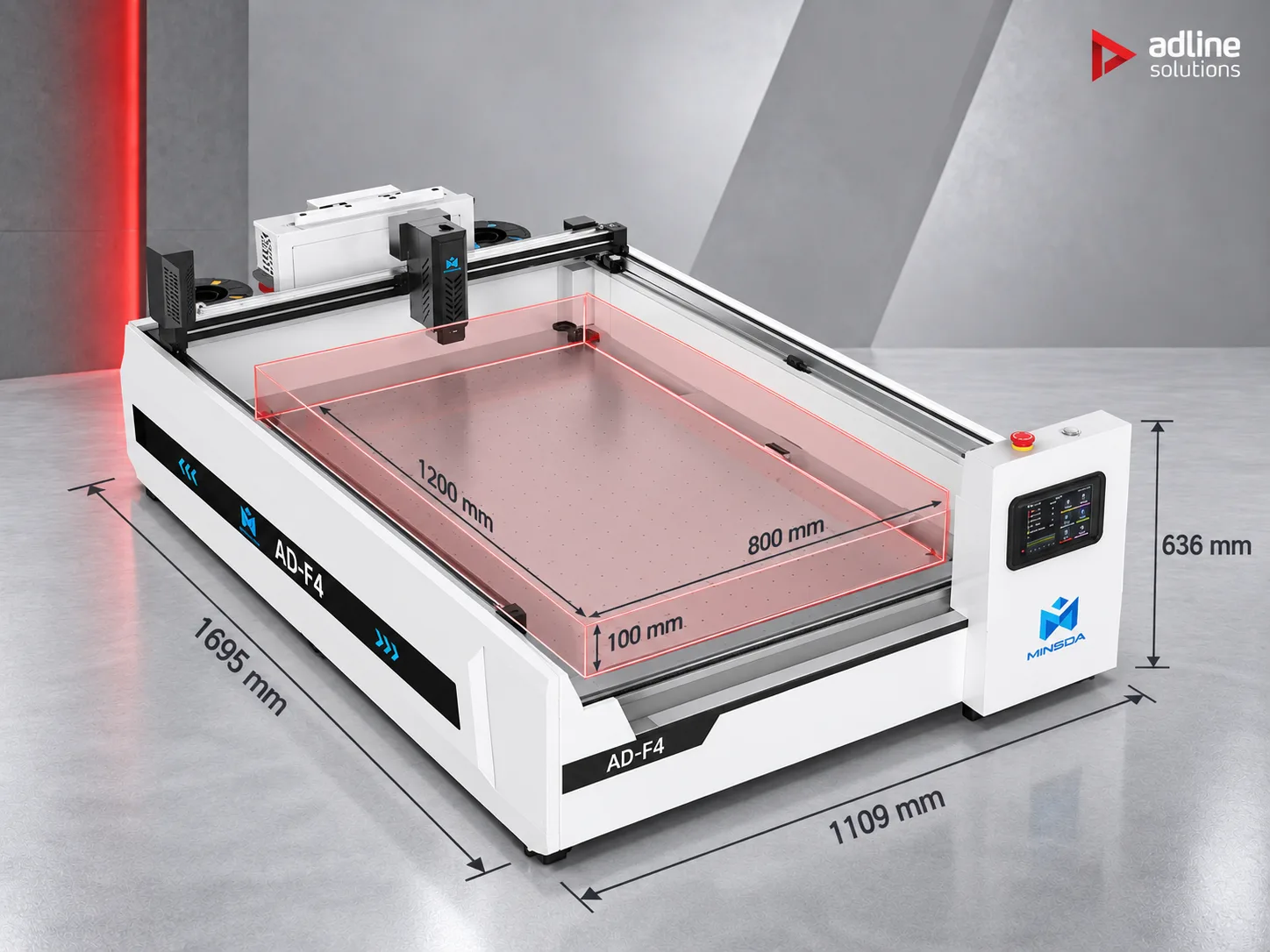

В цеха
Голяма маса на площта на работен тезгях.
Машината е с размери 1695 × 1109 × 636 mm и работи на 220 V с консумация до 2700 W. Доставя се в сандък 181 × 121 × 85 cm с бруто тегло 285,5 kg. Вградени са трицветен светлинен индикатор, авариен стоп и автоматичен прекъсвач; машината има маркировка CE и FCC.
Нуждаете се от по-малка машина? AD-F4 Mini предлага същото четирицветно подаване IMS в компактна рама.
Преди монтажа
Спокоен ъгъл, а не място на течение.
Широкоформатният FDM принтер изгражда всяка буква от стотици тънки слоеве топла пластмаса. Всеки слой трябва да изстива със същата скорост като слоя под него. На маса от 1,2 m със стени 1,2 mm движението на въздуха или студеното помещение охлаждат едната страна на дългата буква по-бързо от другата – и точно там ъглите се повдигат, стените се изкривяват и слоевете се разделят. Мястото на машината е толкова важно, колкото и нейната настройка.
- Постоянна температура в помещениетоПоддържайте помещението през цялата година на нормална работна температура, около 18 – 28 °C, без големи колебания между деня и нощта или между работните дни и уикенда. Регулирането на температурата на дюзата е калибрирано за помещението, в което работи, а автоматичното нивелиране се извършва със стъклената маса, нагрята до 60 °C за 20 минути, така че стабилното помещение поддържа и двете точни.
- Без течениеДръжте принтера далеч от често отваряни врати, товарни рампи, прозорци, отвори на климатици, отоплителни уреди и вентилатори. Студеното течение над масата е най-честата причина за изкривени и напукани букви при големите принтери.
- Без пряка слънчева светлинаСлънцето през прозореца загрява неравномерно едната страна на масата и стъклото през деня.
- Сух филаментPETG и PLA поемат влага от въздуха, което се проявява като мехурчета, нишки и слаби слоеве. Съхранявайте резервните макари запечатани, избягвайте влажни помещения, а при дълго или непрекъснато производство използвайте сушилен шкаф като MINGDA MD-F01.
- Здрав и равен подМашината тежи почти 300 kg със сандъка и не бива да стои на под, който вибрира от преси, компресори или движение на превозни средства. Вибрациите се виждат директно по стените на буквата.
- Чист въздух и собствена захранваща линияПрахът, полепнал по стъклената маса, влошава адхезията на първия слой. Захранвайте принтера от собствена верига 220 V, вместо да я делите с компресори или отоплителни уреди, и проветрявайте помещението.

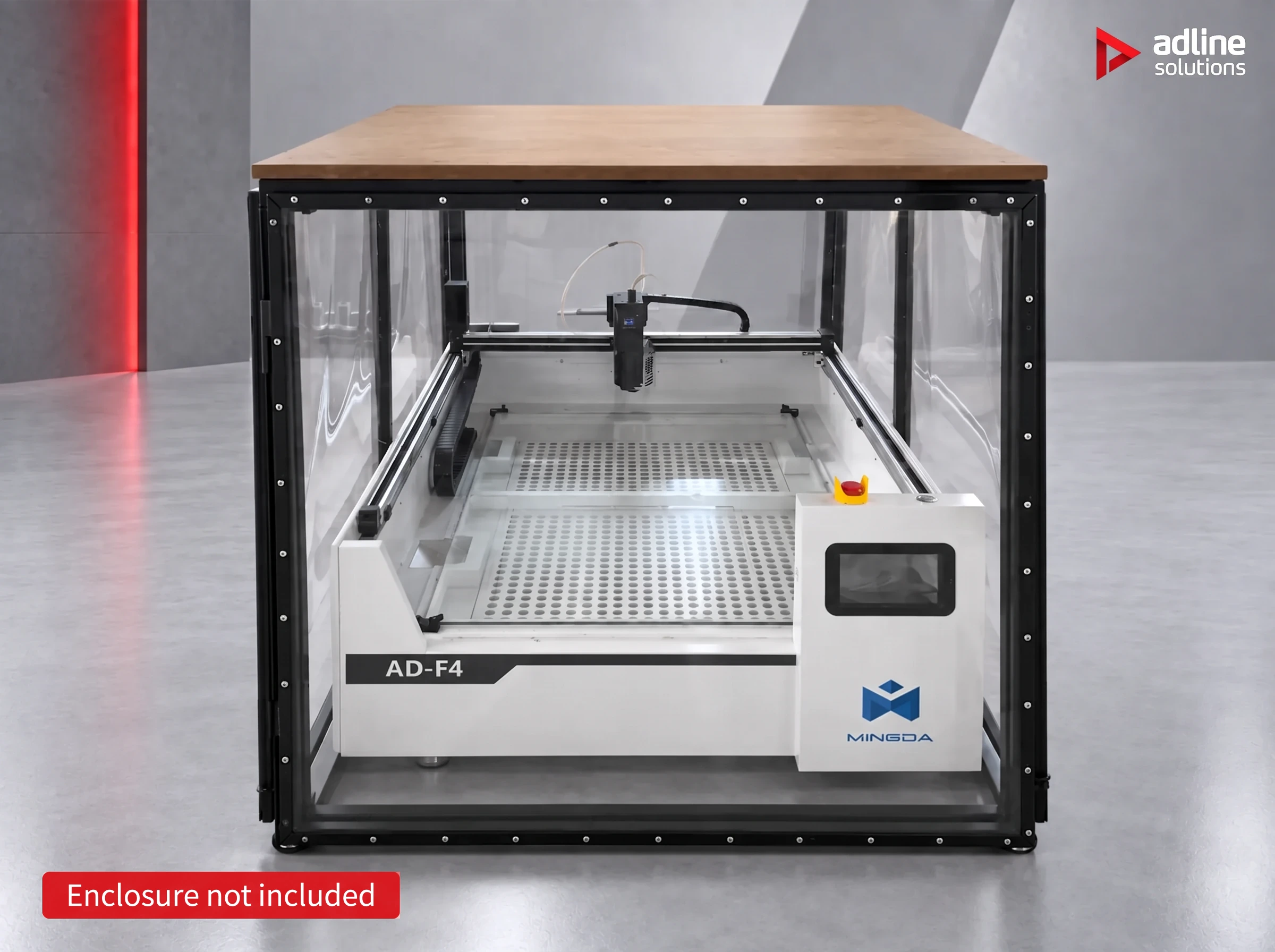

Отворен цех?
Добавете кожух.
Ако принтерът споделя хале с други машини, врати и минаващи хора, препоръчваме да го поставите в кожух: рамка от алуминиеви профили с прозрачни странични панели и плътен покрив. Той поддържа въздуха около масата спокоен и по-топъл, запазва температурата стабилна през нощта и пази стъклото от прах.
Кожухът не е включен. Можете да поръчате изработката му на място или да го изградите сами; оставете място за достъп до сензорния екран, поставката за макари и аварийния стоп, както и за сваляне на готовите букви от масата. Попитайте ни и ще Ви изпратим размерите и необходимите разстояния на машината за проекта.
Реална задача, заснета в нашия шоурум
Колко филамент изразходва една буква?
Заснехме печата на пълна маса букви с дълбочина 60 mm на AD-F4 и публикувахме данните от слайсъра: 1292 g филамент и 25 h 05 min за 600 × 960 mm. Вижте колко е нужно за буква от 50 cm и изчислете собствения си надпис.
Материалът, обяснен
Защо AdPETG, а не ASA?
AD-F4 печата с AdPETG Tough – филамент, разработен от MINGDA за обемни букви. Рекламните фирми питат защо не ASA и дали тъмните букви издържат на лятното слънце. Отговаряме с данните от техническия лист, сравнение с PLA, PETG, ABS, ASA и PC и нашите правила за проектиране на букви за външна среда.
Преди да поръчате
Кажете ни какво произвеждате.
Посочете ни размерите на буквите и количествата, които произвеждате, и ние ще Ви кажем времето за печат, коя дюза е подходяща за задачата и колко струва AD-F4 с доставка до Вас.
Технически характеристики
Печат
- Технически принцип
- FFF (изработване чрез стопен филамент)
- Размер на печат
- 1200 × 800 × 100 mm
- Височина на слоя
- 0,2 – 0,42 mm
- Печатаща дюза
- 4 входа, 1 изход (четирицветна система за подаване IMS)
- Брой тави
- 4 (макс. по 1 kg)
- Диаметър на дюзата
- 0,6 mm (стандартно) или 0,8 mm
- Диаметър на филамента
- 1,75 mm
- Видове материали
- PDS (филамент за външни рекламни табели), PLA, PETG
Температура и климат
- Макс. температура на дюзата
- 350 °C
- Макс. температура на платформата
- 60 °C
- Нагрявана платформа
- Платформа с въздушно нагряване – по-бързо загряване, по-нисък разход на енергия, по-малко изкривяване
Скорост
- Скорост на печат (дюза 0,6 mm)
- Макс. 150 mm/s (препоръчително 120 mm/s)
- Скорост на преместване
- Макс. XY 500 mm/s · Макс. Z 15 mm/s
- Пиково ускорение
- 10 000 (0 – 300 mm/s за 0,035 s) mm/s²
- Макс. дебит
- 40 mm³/s
Електрозахранване и управление
- Максимална мощност
- 220 V / 2700 W
- Връзка за данни
- USB флаш памет, Wi-Fi
- Работен екран
- 7-инчов сензорен екран
Безопасност и сертификация
- Безопасна конструкция

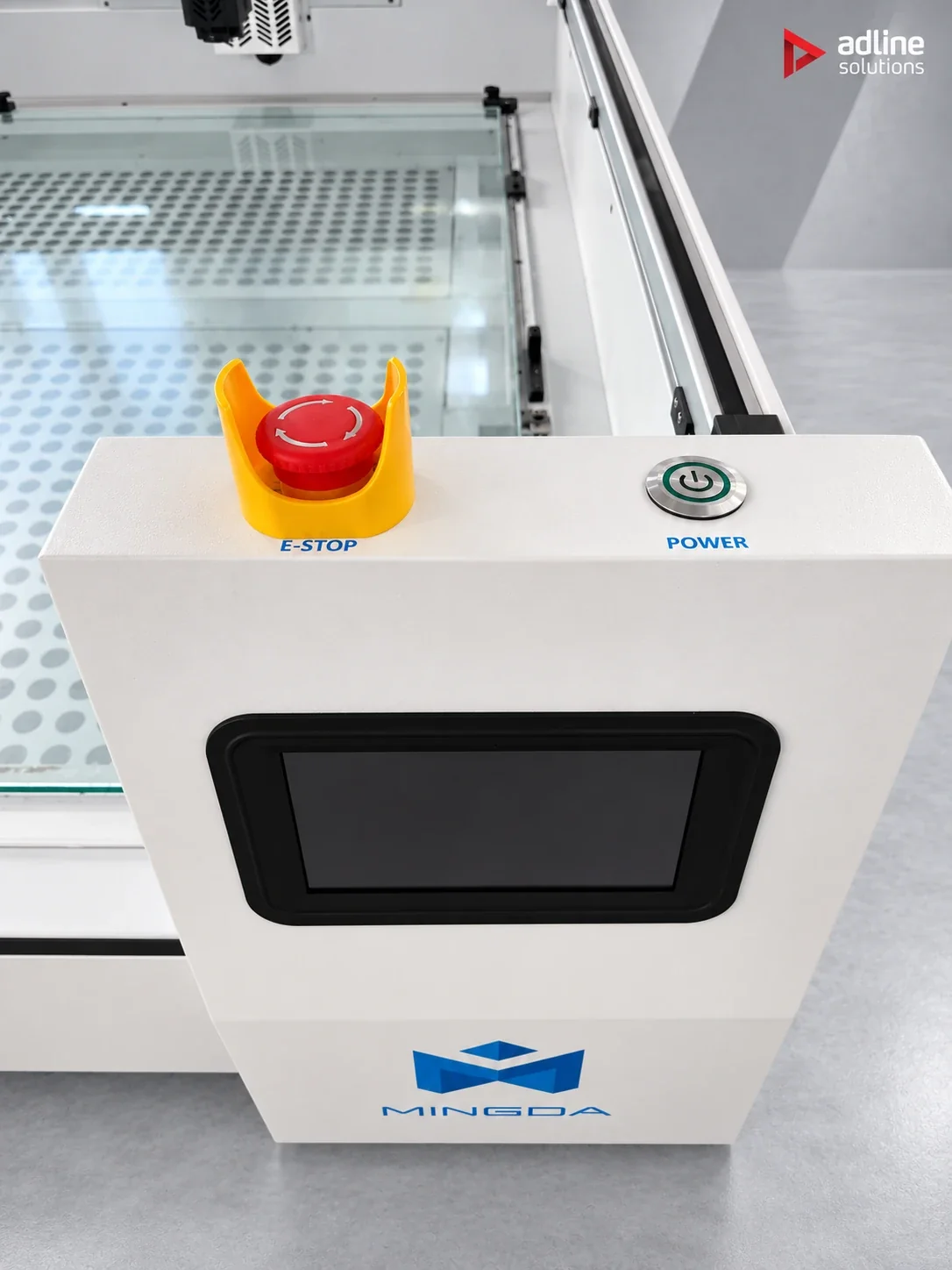

- Трицветна сигнална лампа, авариен прекъсвач, автоматичен прекъсвач
- Сертификати
- CE, FCC
Софтуер
- Фърмуер
- Klipper (компенсация на вибрациите с Input Shaper)
- Софтуер за слайсинг
- MINGDA SignMaker, MINGDA Slicer – генериране на шрифтове, четене на вектори, преобразуване 2D към 3D
- Поддържани типове файлове
- .dxf .svg .stl .stp .3mf .amf .obj
- Операционни системи
- Windows / macOS
Функции
- Интелигентен дизайн
- Откриване на скъсан филамент, възобновяване на печата след спиране на тока
- Отдалечено управление
- Дистанционно наблюдение и управление през WAN / LAN, с уеб камера
- Охладителна система
- С въздушно охлаждане
Механика
- Метод на нивелиране
- Автоматично нивелиране с гравитационен сензор трето поколение
- Печатна платформа
- Платформа от закалено стъкло
Размери и тегло
- Размери на машината
- 1695 × 1109 × 636 mm
- Размери на опаковката
- 181 × 121 × 85 cm
- Тегло с опаковката
- 285,5 kg
Техническите характеристики, изображенията и описанията са с ориентировъчен характер и могат да бъдат променяни без предварително уведомление. Конфигурациите, работните параметри и доставяните компоненти могат да се различават в зависимост от производствената партида и пазара. Обвързващи са характеристиките, обхватът на доставката и условията, посочени в писмената оферта, която изготвяме за Вашата поръчка.
Приложение
Препоръчва се за
Рекламни фирми, които произвеждат серийно LED обемни букви; рекламни агенции, които се нуждаят от четирицветни букви без ръчна смяна на филамента.
Серия
AD Series
Често задавани въпроси
Какво може да печата AD-F4?
Корпуси на обемни букви, лога и светещи кутии със стени с дълбочина до 100 mm, на маса 1200 × 800 mm. Пълна маса с букви се отпечатва в една задача, с до четири цветни ленти по стената и различен цвят на лицето.
Какви филаменти използва?
Използваме и препоръчваме AdPETG – PETG филамента, който доставяме, така че принтерът и материалът идват от един доставчик. AD-F4 печата и други филаменти 1,75 mm от PETG, PLA и PDS – филамент, разработен за външни рекламни табели, от четири макари по 1 kg, заредени в подаващото устройство IMS. Хотендът достига 350 °C, а леглото 60 °C.
Колко време отнема типична поръчка?
Зависи от размера на буквите, дебелината на стената и дюзата. Референтната поръчка на MINGDA, светеща кутия 800 × 765 × 80 mm от PDS, отнема около 8 часа при 200 mm/s. Посочете ни размера на Вашите букви и ще оценим времето за печат преди поръчката.
Коя дюза да използваме?
Два размера, като за AD-F4 доставяме и двата. Дюзата 0,6 mm е стандартна: по-остри ъгли, по-фини линии и по-гладки стени при до 150 mm/s (препоръчително 120 mm/s). Дюзата 0,8 mm полага по-широки линии, така че големите букви, дълбоките бордове и светлинните кутии се изработват по-бързо и са с по-твърди стени. Дебелината на стената се задава като кратно на ширината на дюзата, например 1,2 mm с дюза 0,6 mm и 1,6 mm с дюза 0,8 mm.
С какъв софтуер и файлове работи?
MINGDA SignMaker, който работи под Windows и macOS с USB лицензионния ключ, доставян с принтера. Програмата отваря файлове .dxf и .svg, превръща контура в 3D буква със стени, лице и гръб, задава цветните ленти и нарязва (slice) задачата. Чете също файлове .stl, .stp, .3mf, .amf и .obj.
Може ли да работи през нощта без оператор?
Да. Когато макарата свърши, сензорът за филамент спира задачата, вместо принтерът да печата във въздуха; индикаторът за състояние става жълт, а печатът продължава оттам, където е спрял, след поставяне на нова макара. След спиране на тока рестартира от последния слой. Вградената камера и уеб панелът позволяват да следите напредъка от компютър или телефон, чрез WiFi или Ethernet.
Нужен ли ни е и MD-C02?
Само ако изработвате букви, запълнени със смола. AD-F4 печата готови корпуси на букви, които отиват директно за монтаж със светодиоди и лице. Ако искате и букви, запълнени с епоксидна смола, отпечатаните корпуси се пълнят със смола и се втвърдяват в UV машината за втвърдяване MD-C02; едно легло с букви от AD-F4 съответства на един цикъл на втвърдяване на MD-C02.
Какво ни е необходимо на място?
Захранване 220 V за до 2700 W, за предпочитане на отделна верига, и здрав, равен под за машина с размери 1695 × 1109 × 636 mm. Доставя се в сандък 181 × 121 × 85 cm с тегло бруто 285,5 kg, затова предвидете мотокар или палетна количка при доставката. Изберете място със стабилна стайна температура, далеч от врати, прозорци, климатици и отоплителни уреди; в работилница с открит план препоръчваме кабина около принтера (не е включена). Доставка в целия ЕС; инсталиране и настройка по запитване.
