Adline 2500 × 50T Servo-Hydraulic CNC Press Brake
Κατόπιν αιτήματος
- Δύναμη κάμψης 50 t σε μήκος κάμψης 2500 mm
- 4+1 άξονες: Y1, Y2, X και αυτόματο crowning
- Χειριστήριο αφής Delem DA-66T σε αναρτημένο βραχίονα
- Επανατοποθέτηση ±0,01 mm, σφάλμα γωνίας κάμψης ≤ 0,5°
- Προγραμματισμός εκτός μηχανής με αυτόματη σειρά κάμψεων και έλεγχο συγκρούσεων
- Βαλβίδες Bosch Rexroth και αντλία ECKERLE με θέρμανση λαδιού
Σερβο-υδραυλική στράντζα 2,5 m και 50 τόνων με 4+1 άξονες, αυτόματη αντιστάθμιση κάμψης (crowning) και χειριστήριο αφής Delem DA-66T.
Ζητήστε προσφορά- Διαμόρφωση λαμαρίνας
- Μεταλλοκατασκευές
- Ανοξείδωτος χάλυβας
Σχετικά με το μηχάνημα
Adline 2500 × 50T – σερβο-υδραυλική στράντζα CNC

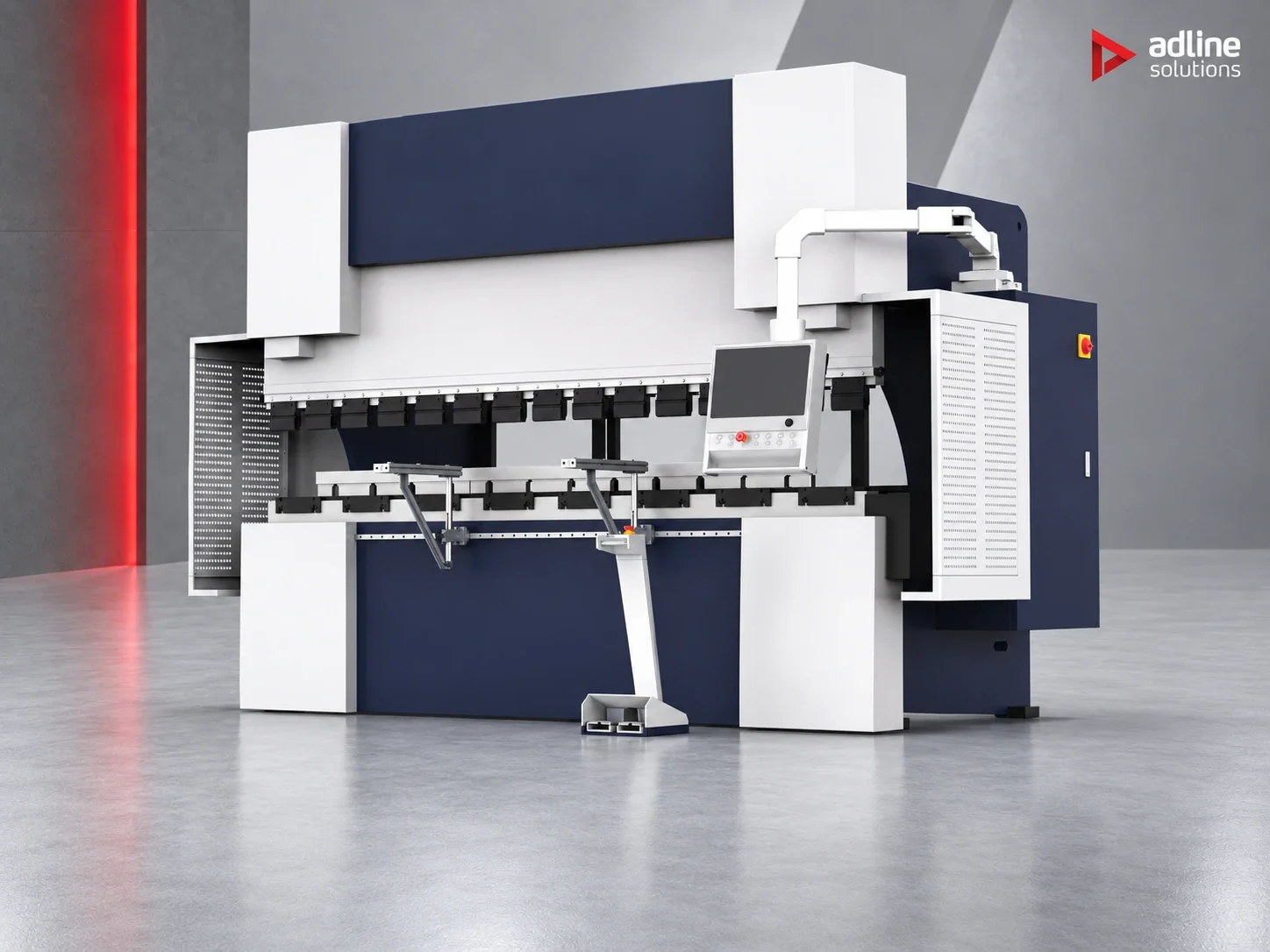

Στράντζα 2,5 m και 50 τόνων, κατασκευασμένη γύρω από δύο ανεξάρτητα κινούμενους υδραυλικούς κυλίνδρους, πίσω τερματικό (backgauge) CNC και αυτόματη αντιστάθμιση κάμψης (crowning). Ελέγχεται από οθόνη αφής Delem DA-66T σε αναρτημένο βραχίονα χειρισμού, ενώ το ίδιο λογισμικό προγραμματισμού λειτουργεί και εκτός μηχανής, ώστε η επόμενη εργασία να προετοιμάζεται στο γραφείο όσο το μηχάνημα κάμπτει.
Δύο κύλινδροι, ένα οριζόντιο έμβολο
Οι κύλινδροι Y1 και Y2 συγχρονίζονται από σερβοκινητήρα και η θέση τους διαβάζεται μέσω οπτικών γραμμικών κλιμάκων με ανάλυση 0,005 mm. Το χειριστήριο διορθώνει κάθε πλευρά ανεξάρτητα, και αυτό είναι που κρατά το έμβολο παράλληλο προς την τράπεζα: η ακρίβεια τοποθέτησης είναι εντός ±0,02 mm, η επανατοποθέτηση εντός ±0,01 mm και το σφάλμα γωνίας κάμψης δηλώνεται 0,5° ή μικρότερο.
Crowning που ακολουθεί το φορτίο
Υπό φορτίο, τόσο η τράπεζα όσο και το έμβολο παραμορφώνονται, και το μέσο ενός μακριού τεμαχίου βγαίνει πιο ανοιχτό από τα άκρα του. Το αυτόματο μηχανικό σύστημα αντιστάθμισης (ο άξονας crowning «+1») εξουδετερώνει αυτή την παραμόρφωση στην τράπεζα, ώστε η γωνία να παραμένει ίδια σε όλο το μήκος κάμψης.
Προγραμματισμός στο μηχάνημα ή στο γραφείο

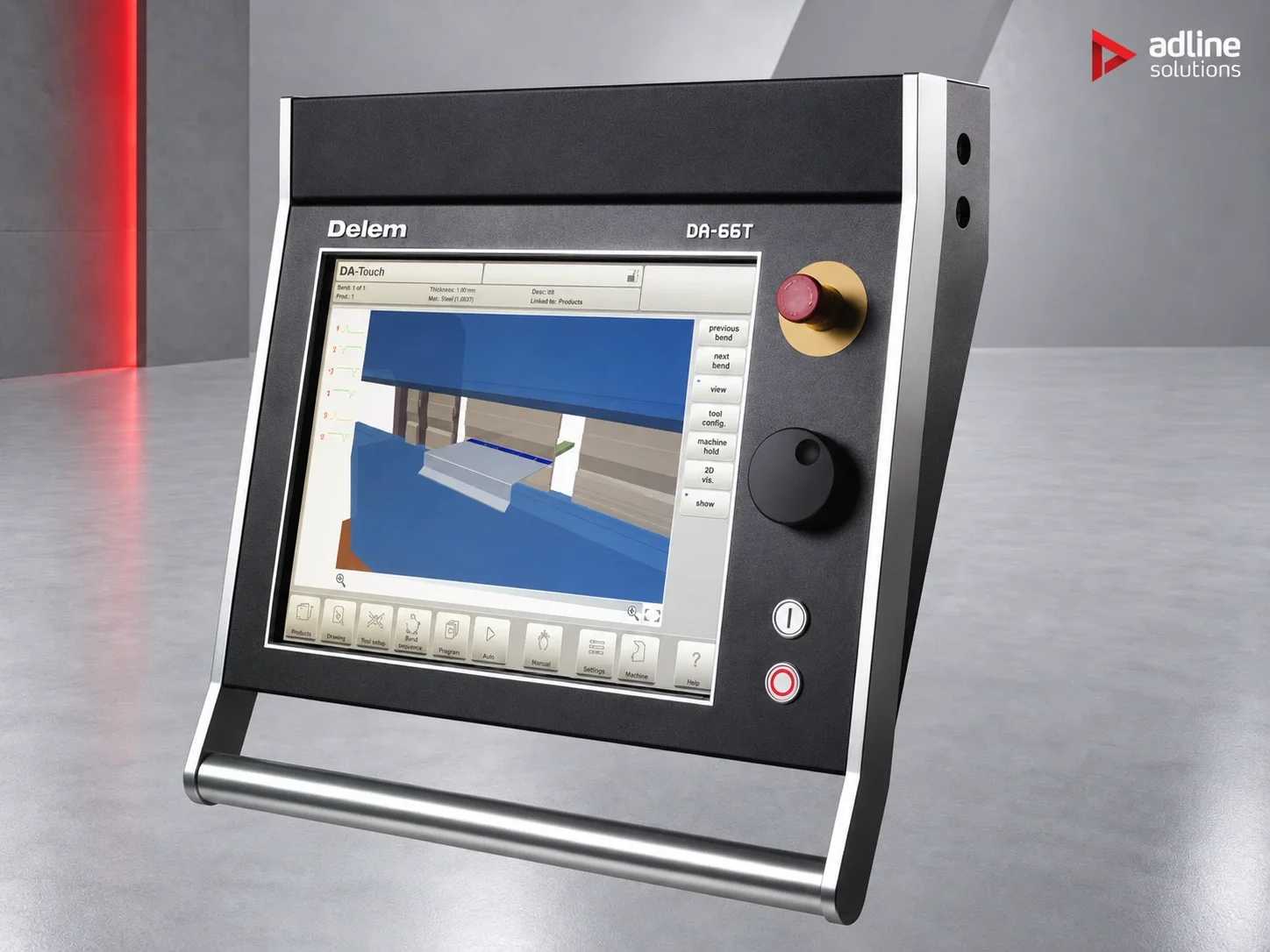

Το Delem DA-66T υπολογίζει αυτόματα τη σειρά κάμψεων και ελέγχει κάθε βήμα για συγκρούσεις μεταξύ τεμαχίου, εργαλείων και μηχανήματος. Το λογισμικό εκτός μηχανής λειτουργεί όπως το χειριστήριο, οπότε τα προγράμματα δημιουργούνται και ελέγχονται μακριά από τη στράντζα και φορτώνονται όταν χρειάζεται.
Εργαλεία και πίσω τερματικό
- Ταχυσύσφιξη άνω εργαλείων κατά το ευρωπαϊκό πρότυπο Amada-Promecam
- Βασικά κάτω εργαλεία: έδρα L, μπλοκ T και μήτρα διπλού V
- Πίσω τερματικό άξονα X με διαδρομή 500 mm και δύο δάκτυλα τερματισμού
- Δεικτοδότηση και βαθμονόμηση αξόνων μέσω δύο σερβοκινητήρων Inovance
- Δύο μπροστινοί βραχίονες στήριξης για μακριά ή βαριά φύλλα
Εξαρτήματα
Οι υδραυλικές βαλβίδες είναι Bosch Rexroth και η αντλία λαδιού ECKERLE (Γερμανία), με ενσωματωμένο θερμαντήρα λαδιού ώστε το μηχάνημα να φτάνει σε θερμοκρασία λειτουργίας πριν από την παραγωγή. Τα ηλεκτρικά εξαρτήματα είναι Schneider· οι γραμμικοί οδηγοί και οι σφαιρικοί κοχλίες είναι ταϊβανέζικης κατασκευής.
Ασφάλεια
Ένα οπτικό φράγμα προστατεύει το μπροστινό μέρος των εργαλείων και πλευρικά πάνελ κλείνουν τον χώρο εργασίας.
Εγκατάσταση
Το μηχάνημα απαιτεί τριφασική τετρασύρματη τροφοδοσία 380 V, 50 Hz (±10%), θερμοκρασία περιβάλλοντος 0–45 °C και σχετική υγρασία 20–75% χωρίς συμπύκνωση. Πρέπει να τοποθετείται μακριά από ισχυρές πηγές δονήσεων, ηλεκτρομαγνητικές παρεμβολές, σκόνη και διαβρωτικά αέρια. Τα φύλλα πρέπει να είναι επίπεδα, ομοιόμορφα και καθαρά πριν από την κάμψη.
Τεχνικά χαρακτηριστικά
Απόδοση
- Δύναμη κάμψης
- 50 t
- Σφάλμα γωνίας κάμψης
- ≤ 0,5°
- Ακρίβεια τοποθέτησης
- ≤ ±0,02 mm
- Ακρίβεια επανατοποθέτησης
- ≤ ±0,01 mm
- Ταχύτητα προσέγγισης άξονα Y
- 200 mm/s
- Ταχύτητα εργασίας άξονα Y
- 4 – 15 mm/s (ρυθμιζόμενο)
- Ταχύτητα επιστροφής άξονα Y
- 200 mm/s
Επιφάνεια εργασίας
- Μήκος κάμψης
- 2500 mm
- Μήκος τραπεζιού
- 2500 mm
- Απόσταση μεταξύ κολόνων
- 1250 mm
- Βάθος λαιμού
- 300 mm
- Ελεύθερο ύψος ανοίγματος
- 420 mm
- Διαδρομή εμβόλου
- 150 mm
- Διαδρομή οπίσθιου τερματισμού άξονα X
- 500 mm
Υλικά
- Κατάσταση φύλλου
- Επίπεδη και ομοιόμορφη, επιφάνεια χωρίς ξένα σώματα
Εργαλεία & κεφαλές
- Σύσφιξη άνω εργαλείου
- Ταχείας απασφάλισης, ευρωπαϊκό πρότυπο Amada-Promecam
- Τυπικά κάτω εργαλεία
- Βάση L, μπλοκ T και μήτρα διπλού V
- Δάχτυλα οπίσθιου τερματισμού
- 2
- Εμπρόσθιοι βραχίονες στήριξης
- 2
Κίνηση & μηχανικά μέρη
- Κίνηση
- Σερβοϋδραυλικό, κύλινδροι συγχρονισμένοι μέσω σερβοκινητήρα
- Ελεγχόμενοι άξονες
- 4+1 — Y1, Y2, X και C (αντιστάθμιση κάμψης)
- Αντιστάθμιση κάμψης (crowning)
- Αυτόματη μηχανική αντιστάθμιση παραμόρφωσης
- Ανάδραση θέσης
- Οπτικές γραμμικές κλίμακες, ανάλυση 0,005 mm
- Διαμέριση άξονα
- Δύο σερβοκινητήρες Inovance
- Κύριος κινητήρας
- 5,5 kW, σερβοκίνηση
- Υδραυλικές βαλβίδες
- Bosch Rexroth
- Υδραυλική αντλία
- ECKERLE (Γερμανία), με θέρμανση λαδιού
- Οδηγοί και σφαιρικοί κοχλίες
- Γραμμικοί οδηγοί και σφαιρικοί κοχλίες, κατασκευής Ταϊβάν
Λογισμικό & έλεγχος
- Έλεγχος CNC
- Οθόνη αφής Delem DA-66T
- Πίνακας ελέγχου
- Αναρτημένος πίνακας χειρισμού
- Προγραμματισμός εκτός σύνδεσης
- Περιλαμβάνεται — αυτόματη αλληλουχία κάμψεων με ανίχνευση σύγκρουσης
Ρεύμα & περιβάλλον
- Τροφοδοσία ρεύματος
- 380 V, 50 Hz, τριφασικό τεσσάρων αγωγών, ±10%
- Ηλεκτρικά εξαρτήματα
- Schneider
- Θερμοκρασία περιβάλλοντος
- 0–45 °C
- Σχετική υγρασία
- 20 – 75% (χωρίς συμπύκνωση)
- Τόπος εγκατάστασης
- Μακριά από πηγές ισχυρών κραδασμών, ηλεκτρομαγνητικές παρεμβολές, σκόνη και διαβρωτικά αέρια
Ασφάλεια & πιστοποίηση
- Εμπρόσθια προστασία
- Οπτική κουρτίνα φωτός (ιταλικής κατασκευής)
- Πλευρική προστασία
- Πλευρικά πάνελ ασφαλείας
Διαστάσεις & βάρος
- Βάρος (περίπου)
- 3800 kg
Οι προδιαγραφές, οι εικόνες και οι περιγραφές παρέχονται για γενική ενημέρωση και ενδέχεται να αλλάξουν χωρίς προειδοποίηση. Οι διαμορφώσεις, τα στοιχεία απόδοσης και τα παρεχόμενα είδη μπορεί να διαφέρουν ανάλογα με την παρτίδα παραγωγής και την αγορά. Δεσμευτικές είναι οι προδιαγραφές, το εύρος παράδοσης και οι όροι που ορίζονται στη γραπτή προσφορά που εκδίδουμε για την παραγγελία σας.
Λεπτομέρειες εφαρμογής
Συνιστάται για
Σερβο-υδραυλική στράντζα 2,5 m και 50 τόνων με 4+1 άξονες, αυτόματη αντιστάθμιση κάμψης (crowning) και χειριστήριο αφής Delem DA-66T.
Συχνές ερωτήσεις
Τι μεγέθη εργασιών μπορεί να κάμψει;
Ασκεί 50 t σε μήκος κάμψης 2500 mm. Η απόσταση μεταξύ των κολονών είναι 1250 mm, το βάθος λαιμού 300 mm, το ελεύθερο άνοιγμα 420 mm και η διαδρομή του εμβόλου 150 mm. Το πίσω τερματικό (backgauge) στον άξονα X έχει διαδρομή 500 mm με δύο δάκτυλα στάσης, και δύο εμπρός βραχίονες στήριξης φέρουν μακριά ή βαριά φύλλα. Στείλτε μας τα σχέδια των εξαρτημάτων και το υλικό και θα τα ελέγξουμε σε σχέση με αυτά τα όρια.
Πόσο ακριβές είναι;
Η ακρίβεια θέσης είναι εντός ±0,02 mm, η επανατοποθέτηση εντός ±0,01 mm και το σφάλμα γωνίας κάμψης δηλώνεται στις 0,5° ή λιγότερο. Οι κύλινδροι Y1 και Y2 συγχρονίζονται από σερβοκινητήρα και ελέγχονται μέσω οπτικών γραμμικών κλιμάκων ανάλυσης 0,005 mm, ώστε ο έλεγχος να διορθώνει κάθε πλευρά ανεξάρτητα και να διατηρεί το έμβολο παράλληλο προς την τράπεζα.
Τι κάνει ο άξονας αντιβύθισης (crowning);
Υπό φορτίο η τράπεζα και το έμβολο κάμπτονται, οπότε το μέσο ενός μακριού τεμαχίου βγαίνει πιο ανοιχτό από τα άκρα του. Το αυτόματο μηχανικό σύστημα αντιστάθμισης, ο άξονας αντιβύθισης «+1», εξουδετερώνει αυτή την κάμψη στην τράπεζα, ώστε η γωνία να παραμένει ίδια σε όλο το μήκος κάμψης. Οι ελεγχόμενοι άξονες είναι Y1, Y2, X και C (αντιβύθιση).
Πώς προγραμματίζεται;
Σε οθόνη αφής Delem DA-66T τοποθετημένη σε αναρτημένο βραχίονα χειρισμού. Το σύστημα ελέγχου υπολογίζει αυτόματα τη σειρά των κάμψεων και ελέγχει σε κάθε βήμα για συγκρούσεις μεταξύ τεμαχίου, εργαλείων και μηχανήματος. Περιλαμβάνεται λογισμικό προγραμματισμού εκτός μηχανής που λειτουργεί με τον ίδιο τρόπο, ώστε να μπορείτε να δημιουργείτε και να ελέγχετε την επόμενη εργασία στο γραφείο, ενώ η στράντζα κάμπτει.
Ποια εργαλεία δέχεται;
Τα άνω εργαλεία στερεώνονται με ταχυσύσφιξη κατά το ευρωπαϊκό πρότυπο Amada-Promecam. Τα βασικά κάτω εργαλεία είναι βάση L, μπλοκ T και μήτρα διπλού V. Αν διαθέτετε ήδη εργαλεία, στείλτε μας τα προφίλ τους και θα ελέγξουμε τη συμβατότητα.
Τι χρειάζεται στον χώρο εγκατάστασης;
Τριφασική παροχή τεσσάρων αγωγών 380 V, 50 Hz (±10%), θερμοκρασία περιβάλλοντος 0 – 45 °C και σχετική υγρασία 20 – 75% χωρίς συμπύκνωση. Το μηχάνημα ζυγίζει περίπου 3800 kg και πρέπει να τοποθετείται μακριά από έντονους κραδασμούς, ηλεκτρομαγνητικές παρεμβολές, σκόνη και διαβρωτικά αέρια. Ενσωματωμένος θερμαντήρας λαδιού φέρνει το υδραυλικό σύστημα σε θερμοκρασία λειτουργίας πριν από την παραγωγή.
Ποια χαρακτηριστικά ασφαλείας διαθέτει;
Μια οπτική κουρτίνα φωτός ιταλικής κατασκευής προστατεύει το εμπρόσθιο μέρος των εργαλείων και πλευρικά πάνελ ασφαλείας κλείνουν την περιοχή εργασίας. Οι υδραυλικές ταχύτητες είναι 200 mm/s κατά την προσέγγιση και την επιστροφή και ρυθμιζόμενες 4 – 15 mm/s κατά την κάμψη.
